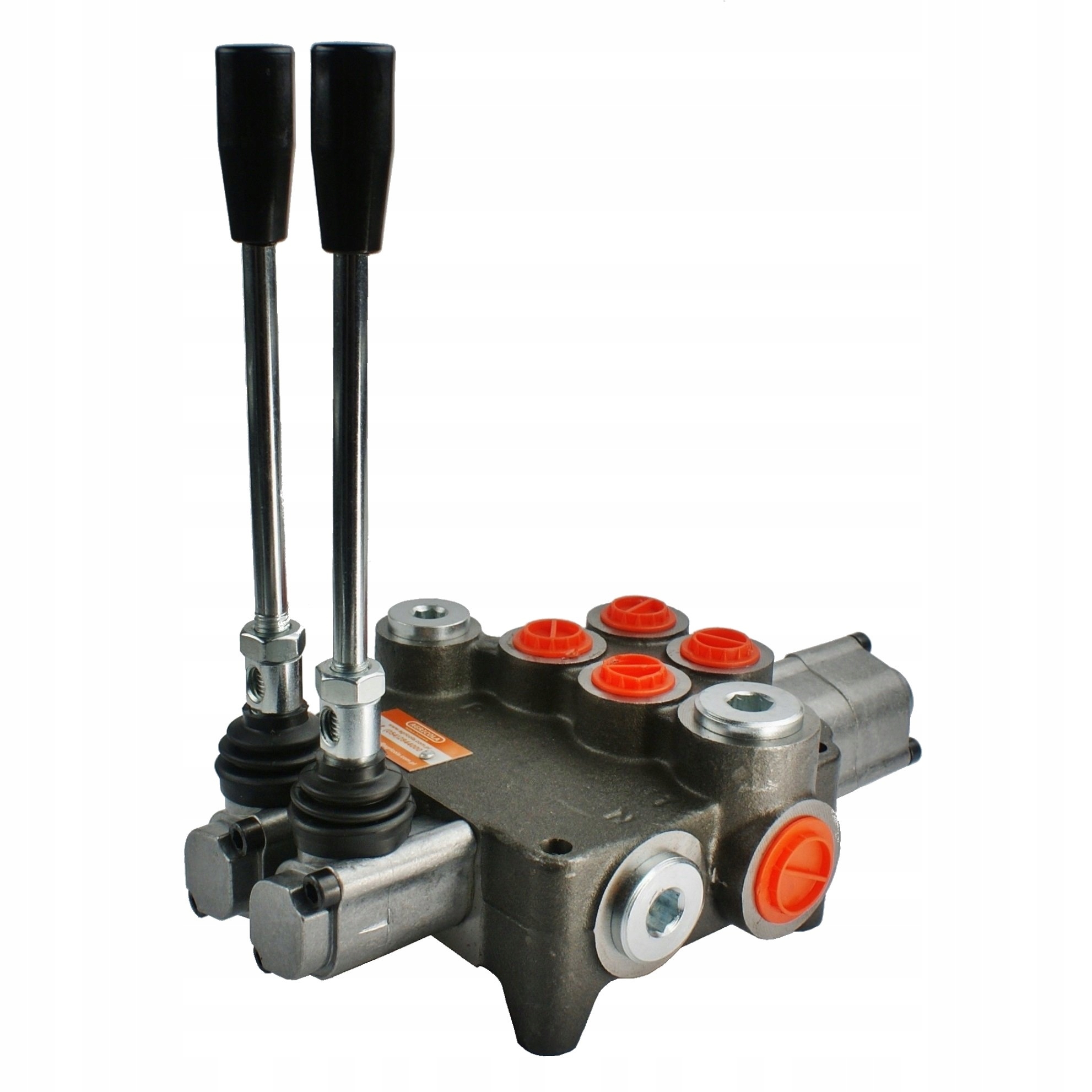

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ Р80

С ОДНОЙ ПЛАВАЮЩЕЙ СЕКЦИЕЙ

Производство:

Оригинальный продукт марки Badestnost Bulgaria , условное обозначение производителя: 02P80 A1L12 ГКЗ1; символ: 1.10.10.023

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широко понимаемой промышленности.

Распределитель адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, туреры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Плавающая секция, также известная как свободный поток, используется, среди прочего, для снегоочистителей или фронтальных погрузчиков TUR. Это вызывает свободное перемещение штока поршня в гидроцилиндрах. Защищает от повреждений элементов, непосредственно контактирующих с землей, например, отвала плуга.

Технические данные:

Рекомендуемый расход масла в системе: 0 - 80 л/мин.

Пример управления: два привода двойного действия.

Возможность последовательного подключения к существующей системе (требуется напорная втулка).

Первый трехпозиционный рычаг (1 - 0 - 2), подпружиненный, т.е. сам возвращается в вертикальное положение:

• Нейтральное положение 0 ( рычаг поставить вертикально) шток поршня актуатора стоит - масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен в переднее диагональное положение), шток поршня привода выдвинут.
• Рабочее положение 2 (рычаг установлен в диагональное положение назад), шток поршня привода втягивается.

Второй четырехпозиционный рычаг (1 - 0) - 2 - 3), три положения (1 - 0 - 2) на пружине (рычаг сам возвращается в вертикальное положение), положение (3) плавающее на защелке (рычаг останавливается в плавающем положении):9

• Нейтральное положение 0 (рычаг установлен вертикально), шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен в переднее диагональное положение), шток поршня привода выдвинут.
• Рабочее положение 2 (рычаг установлен в диагональном положении назад), шток поршня привода втягивается.
• Плавающее положение 3 с фиксатором (рычаг установлен в максимально переднее положение), шток поршня привода работает свободно, свободно выдвигается и втягивается под действием сил.

С правой стороны расположена гидравлическая схема распределителя:

Подключение:

• Подача от насоса (P1, P2): Внутренняя резьба BSP 1/2".
• Обратный трубопровод в резервуар. ( T1, T2): внутренняя резьба BSP 3/4 дюйма.
• Секции (A1, A2, B1, B2): внутренняя резьба BSP 1/2 дюйма.
• Последовательное соединение ( N ): Внутренняя резьба BSP 3/4".

Диапазон давления:

• Максимальное давление подачи: 250 бар
• Максимальное обратное давление: 50 Бар.
• Максимальное давление на секциях: 300 Бар.

Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:

180 бар при 20 л/мин

190 бар при 40 л/мин

200 бар при 60 л/мин

210 бар при 80 л/мин

Наборы для точного измерения давления можно найти в разделе Манометры - измерительные комплекты

Перед началом работы рекомендуется проверить и установить подходящее давление.

Возможность саморегулировки, смена полного оборота на 30Бар.

Типы масла, рекомендуемые AGRICOLA:

• Разбавительнее, качественнее масло: LOTOS AGROL BOXOL 26.
• Более густое высококачественное масло: FUCHS AGROFARM HYDRATEC HVI 46.

Рекомендуемый диапазон температур масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
