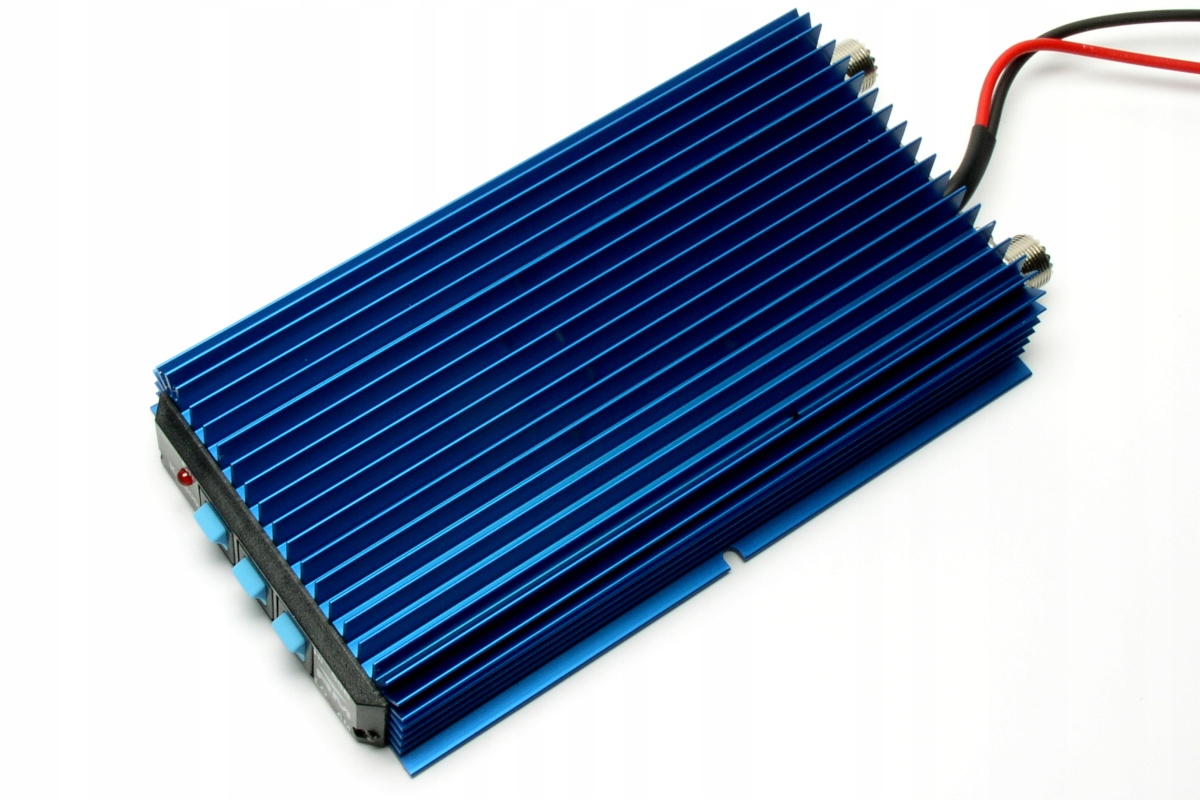

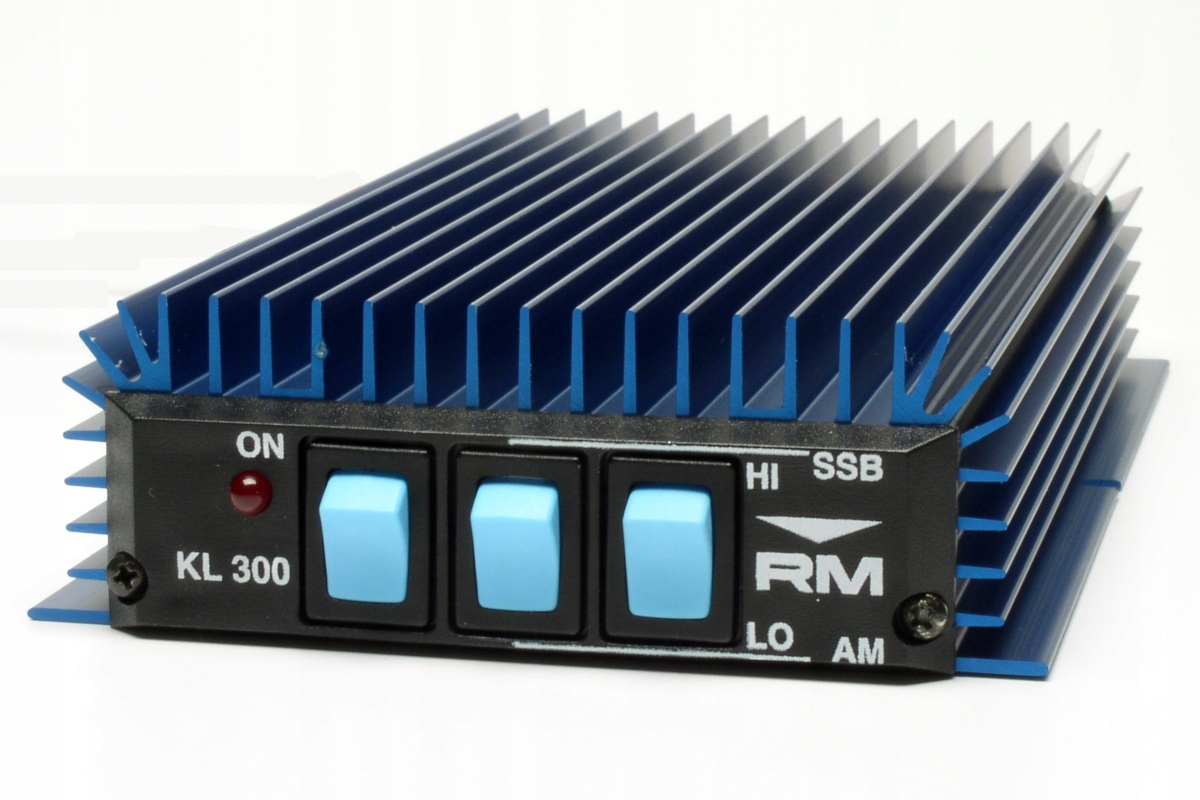

RM KL-300

ВЧ УСИЛИТЕЛЬ МОЩНОСТИ

Версия КВ усилителя RM KL-300 без предусилителя

Широкополосный транзисторный усилитель мощности KL-300 для КВ диапазонов предназначен для увеличения мощности коротковолновых QRP-устройств (например, переносных и переносных). Он позволяет работать со всеми типами излучений, включая цифровые. Производитель заявляет корректную работу от 20МГц, но тесты показали корректную работу от 14МГц.

Технические параметры RM KL300:

• Диапазон частот: 20–30 МГц
• Номинальный напряжение питания: 13В постоянного тока +/- 1В
• Номинальный ток: 14-20 А постоянного тока
• Защита: предохранитель 2 x 12 А.
• Управляющая мощность для вещания AM и FM: 1–5 Вт.
• Управляющая мощность для вещания CW и SSB: 2–20 Вт
• Выходная мощность для вещания AM и FM: 70–150 Вт
• Выходная мощность для вещания CW и SSB : 140–300 Вт
• Сопротивление: 50 Ом (разъемы SO239)
• Входной КСВ: лучше, чем 1,5:1, для всего диапазона частот.
• Типы излучения: все излучения

Примечания по использованию:

• Не превышайте напряжение питания.
• Не допускайте перегрева выходных транзисторов.
• Не допускайте передачи продолжительностью более 5 минут.
• Не используйте в плохо вентилируемых помещениях и при повышенной температуре окружающей среды.
• Не превышайте допустимую мощность управления.
>
• Сообщите, срочно обратите внимание на тип излучения и установите переключатель типа излучения соответствующим образом.
• На конечные транзисторы не распространяется гарантия производителя или местных дистрибьюторов.
• Усилитель можно использовать в автомобиле только при парковке.
