RM HLA-300V PLUS

ВЧ-УСИЛИТЕЛЬ МОЩНОСТИ

HLA-300-V PLUS от RM Италия

Высокая выходная мощность, низкая мощность управления. Усилителю требуется источник питания от 13,8 В до 40 А.

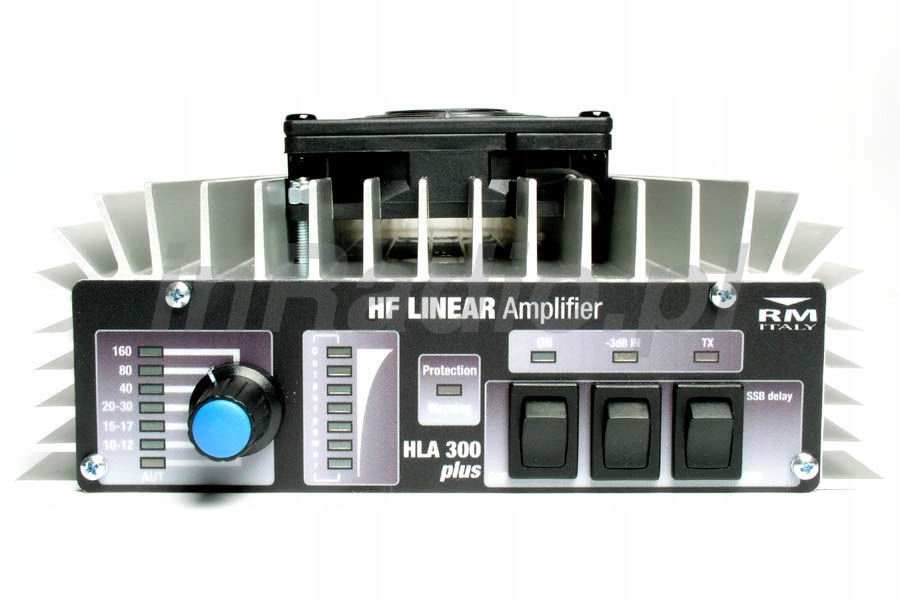

HLA300V PLUS Мощный ВЧ-усилитель с полосовыми фильтрами

Линейный транзисторный усилитель мощности HLA-300-V Plus был специально разработан для увеличения мощности коротковолновых QRP-устройств (типа YAESU FT817ND, ICOM IC703 и т. д.). Он обеспечивает чистый сигнал без гармоник высшего порядка и позволяет работать на больших расстояниях. Позволяет работать на всех любительских диапазонах от 160 до 10м включительно, используя все виды излучений.

Для устранения выбросов высших гармоник в конструкцию усилителя включены шесть ФНЧ с частотами среза 3-4-5-8-15-22-31 МГц. Функция переключения фильтров может выполняться автоматически, при которой микропроцессор измеряет частоту передаваемого сигнала и соответственно выбирает лучший фильтр, или вручную с помощью переключателя диапазонов. В ручном режиме микропроцессор измеряет частоту передаваемого сигнала и проверяет правильность используемого фильтра. В случае несовместимости звуковой сигнал сигнализирует о необходимости замены выбранного ФНЧ.

Схемы защиты измеряют мощность, отраженную от антенны, и отключают усилитель, если КСВ слишком высок (ВЫСОКИЙ КСВ). Эта же схема предотвращает использование усилителя с неправильно выбранным ФНЧ.

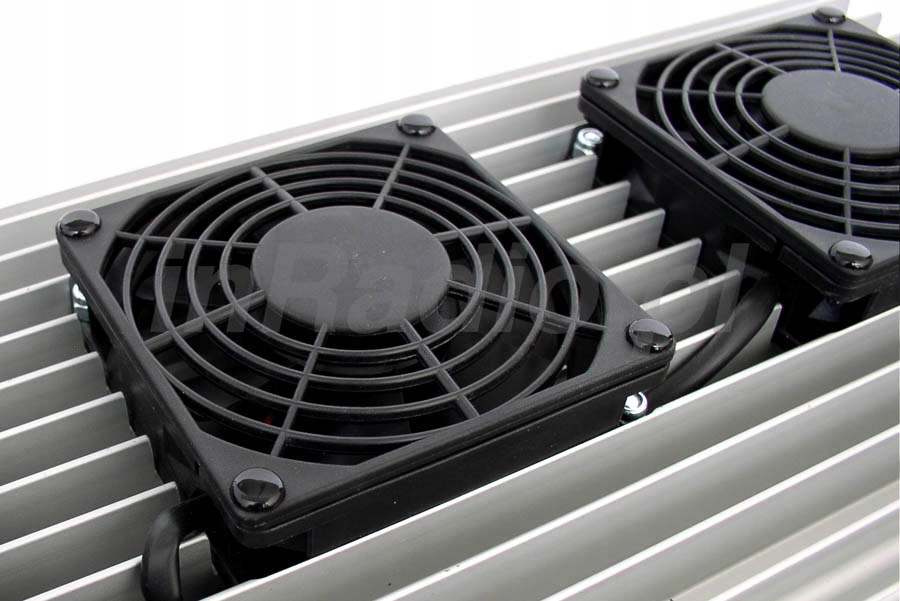

Усилитель модели HLA300V PLUS дополнительно оснащен тремя вентиляторами, установленными на алюминиевом радиаторе, что обеспечивает лучшее охлаждение конечных транзисторов усилителя. Это означает, что усилитель можно использовать в условиях повышенной температуры окружающей среды или при интенсивных нагрузках (например, во время соревнований). Вентиляторы вращаются с переменной скоростью, чтобы снизить шум во время приема и когда они не нужны.

HLA-300V начинает передачу при обнаружении радиочастотного сигнала. подключен к разъему TRX, если сигнал модулируется таким образом, что сигнал радиопередатчика пропадает и усилитель выключается (или происходит быстрое переключение между передачей и приемом), то можно соединить трансивер с усилителем с помощью дополнительный кабель для PTT.

Усилитель гнезда PTT (разъем RCA) расположен на задней стенке и требует короткого замыкания на массу для включения передающего тракта HLA300. Переключатель SSB/OFF должен находиться в положении OFF. Производитель заявляет, что первый сигнал будет включаться по RF. Однако при следующем включении усилителя (до тех пор, пока не будет отключено питание) от передатчика он определит состояние PTT и соответствующим образом будет управлять HLA-300V.

HLA-300V PLUS может передавать мощность от трансивера в режиме «байпас» до 50Вт.

Характеристики усилителя RM HLA-300V:

• Диапазон частот: все любительские диапазоны от 1,8 до 30 МГц.
• Номинальный напряжение питания: 13 В постоянного тока +/- 1 В.
• Номинальный ток: 40 А постоянного тока o Защита: 4 предохранителя по 10 А.
• Мощность управления для всех излучений: 1–15 Вт.
• Максимальная выходная мощность: 280 Вт.
• Мощность, передаваемая в режиме по- пройти: макс. 100 Вт
• импеданс: 50 Ом (разъемы SO239)
• входной КСВ: лучше 1,5:1, для всего диапазона частот
• выходной КСВ: макс. 2,5:1, для всего диапазона частот.
• Режимы работы: все излучения.

Примечания по использованию RM HLA300V PLUS:

• Перед использованием усилителя убедитесь, что источник питания и антенная система соответствуют техническим характеристикам.
• Усилитель должен нельзя использовать для работы более 5 минут. По истечении этого времени следует сделать перерыв для остывания транзисторов.
• Усилитель разрешается использовать только в соответствии с нормами, действующими в стране использования, и производитель не несет ответственности в случае при нарушении данных правил.
• Внешние элементы корпуса и оконечные транзисторы рекламациям не подлежат.
• Усилитель можно использовать в автомобиле только при стоянке.
• Если вы не будете следовать всей информации, содержащейся в руководстве, любые претензии по гарантии будут отклонены.
