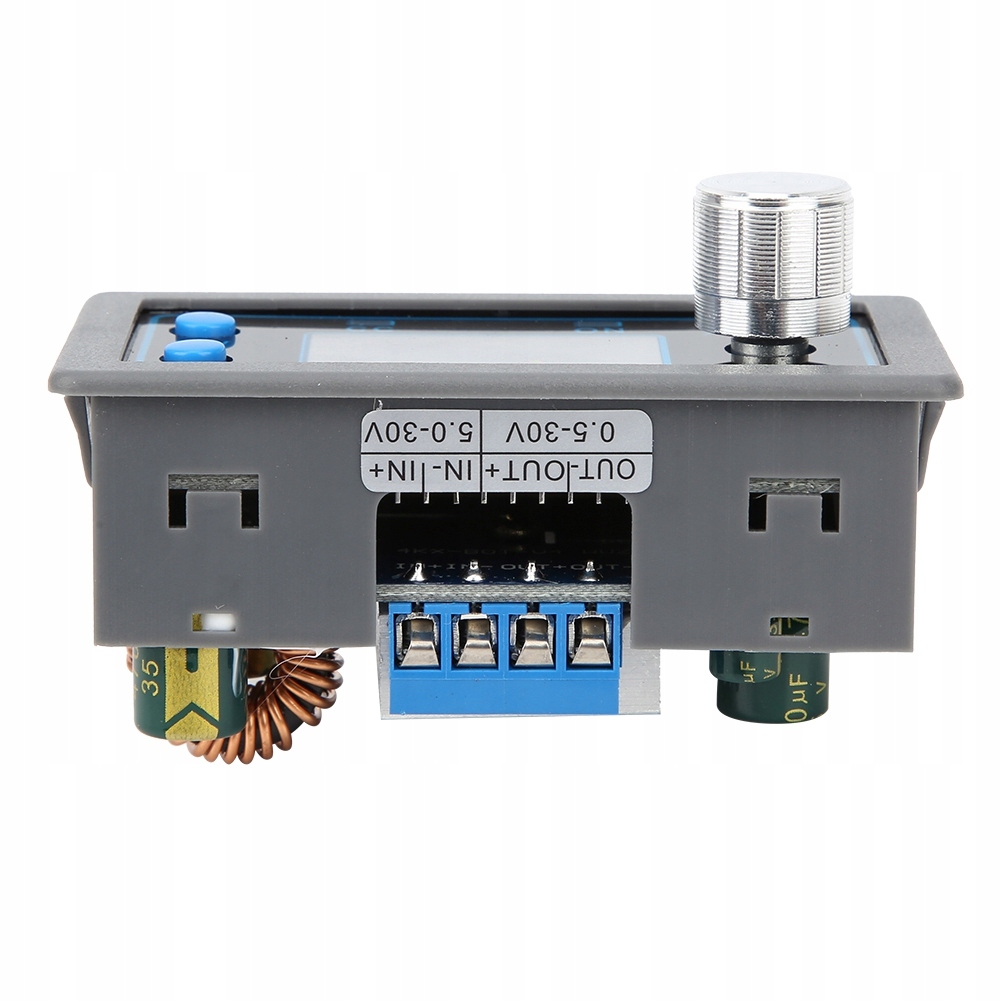

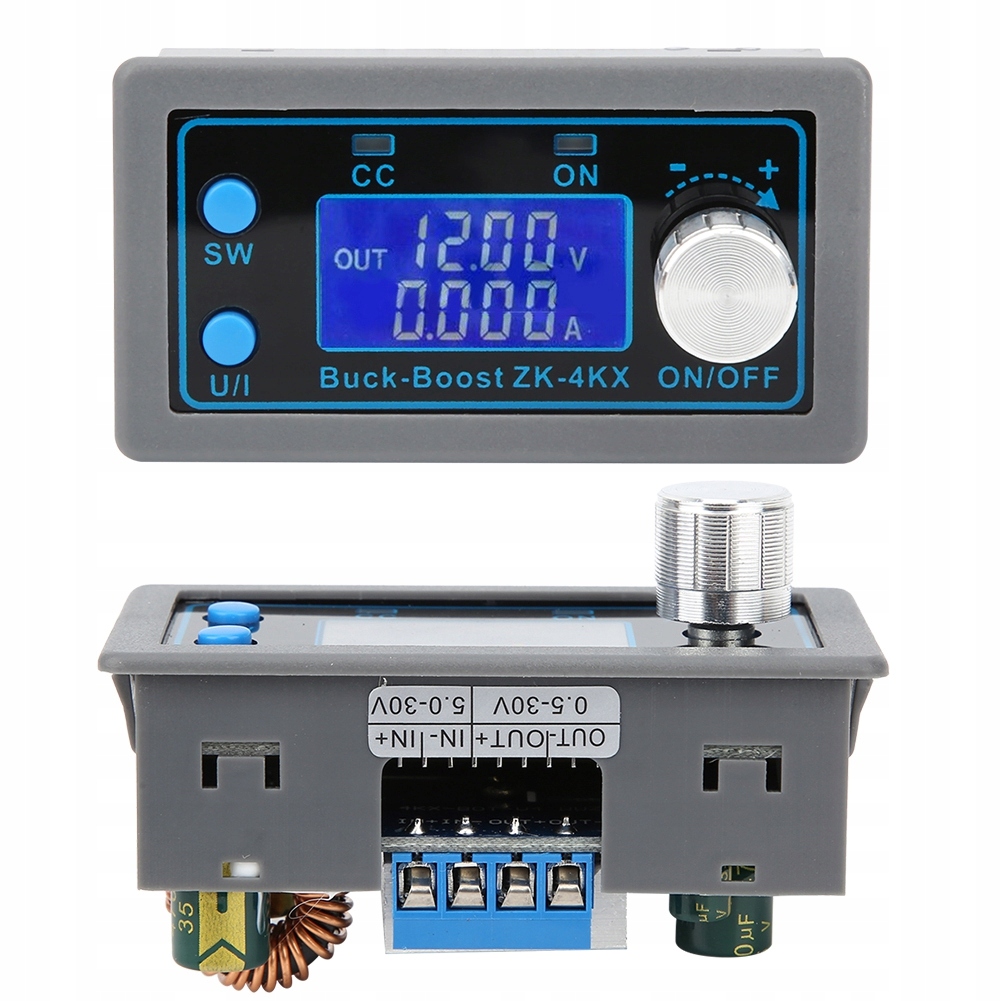

РК-дисплей DC-DC 0.5-30V 4A ПІДВИЩАЮЧИЙ/ЗНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ

Функция:

1. Этот продукт создан таким образом, чтобы обеспечить различные механизмы защиты программного обеспечения, которые являются более безопасными, надежными и практичными.

2. Этот преобразователь имеет большую площадь рассеивания тепла и может лучше поддерживать длительную работу.

3. Входная клемма этого модуля преобразователя имеет защиту от обратного подключения, которая не сгорает при обратном подключении.

4. Выходная клемма этого модуля преобразователя имеет защиту от обратного потока, поэтому при зарядке нет необходимости устанавливать диод против обратного потока.

5. Регулировка с числовым программным управлением этого продукта точная и быстрая. Он также имеет функции повышения и понижения. Выходное напряжение можно регулировать в диапазоне 0,5–8209;30 В, а ограничение тока можно регулировать в диапазоне 0–8209;4 А.

Спецификация:

Тип изделия: модуль преобразователя

Входное напряжение: 5,0–30 В

Выходное напряжение: 0,5–30 В

Выходной ток: стабильно работает в течение длительного времени при токе 3А, до 4А с улучшенным тепловыделением.

Выходная мощность: естественное тепловыделение 35 Вт, улучшенное тепловыделение 50 Вт.

Разрешение дисплея напряжения: 0,01. В

Текущее разрешение дисплея: 0,001А

Кпд преобразования: около 88%

Плавный пуск: да (модуль может быть поврежден при включении нагрузки высокой мощности) вкл.)

Рабочая частота: 180 кГц

Механизм защиты: обратный вход, антиреверсивный выход

Защита от пониженного входного напряжения (регулируется 4,8–30 В, по умолчанию 4,8 В)

Защита от перенапряжения на выходе (регулируется в диапазоне 0,5–31 В, по умолчанию 31 В)

Защита от перегрузки по току на выходе (регулирование 0–4,1 А, по умолчанию 4,1 А)

Защита от перегрузки (регулировка 0–50 Вт, по умолчанию 50 Вт)

Защита от перегрева (80–110 — настраивается, по умолчанию 110)

Защита по тайм-ауту (настраивается 0) -100 ч, отключено по умолчанию)

Защита от перезаряда (регулируется в диапазоне 0–60 Ач, отключено по умолчанию)

Как использовать:

1. Переключение параметров отображения:

В обычном интерфейсе кратковременно нажмите клавишу SW, чтобы переключить содержимое в автономный режим. Ток A, мощность W, емкость Ah и время h можно переключать. Длительное нажатие может изменить содержимое дисплея высоты, переключиться между входным входным напряжением и выходным выходным напряжением.

2. Установите значение выходного напряжения:

В обычном интерфейсе коротко нажмите кнопку U/I, чтобы войти в интерфейс настройки напряжения CC. Число установленного выходного напряжения мигает. Поверните ручку энкодера, чтобы увеличить или уменьшить выходное напряжение. Коротко нажмите ручку, чтобы выбрать номер выходного напряжения для установки. После настройки дважды нажмите кнопку U/I, чтобы вернуться к обычному интерфейсу. В противном случае он автоматически вернется к обычному интерфейсу и не будет работать в течение 10 секунд.

3. Установите значение постоянного тока (то есть максимальный выходной ток, разрешенный модулем):

В обычном интерфейсе коротко нажмите кнопку U/I, чтобы войти в интерфейс настройки напряжения постоянного тока. Кратковременно нажмите кнопку U/I еще раз, чтобы переключиться на фиксированное значение. Вы можете заметить, что значение постоянного тока определенного бита мигает. Поверните ручку энкодера, чтобы увеличить или уменьшить значение. Коротко нажмите на энкодер, чтобы выбрать количество значений постоянного тока для установки. После завершения настройки коротко нажмите кнопку U/I, чтобы выйти из интерфейса настройки и вернуться к обычному интерфейсу. В противном случае он автоматически вернется к обычному интерфейсу и не будет работать в течение 10 секунд.

4. По умолчанию модуль включен/выключен:

В обычном интерфейсе нажмите и удерживайте кнопку U/I, чтобы войти в интерфейс настройки параметров. Отображает ОТКРЫТО ВЫКЛ или ОТКРЫТО ВКЛ. OPEN OFF означает, что выход по умолчанию отключается при включении машины, а OPEN ON означает, что выход включается по умолчанию при включении машины. Нажмите и удерживайте поворотный регулятор для переключения между этими двумя состояниями. После установки пресса

Список упаковки:

1 модуль преобразователя
