Тестер сетевых кабелей LAN RJ45/BNC UTP/FTP/STP MASTECH MS6810

Номер по каталогу: 19298

Описание товара

Производителем устройства является известная компания MASTECH. Карточка-каталог, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos.pl/strony/19298.htm.

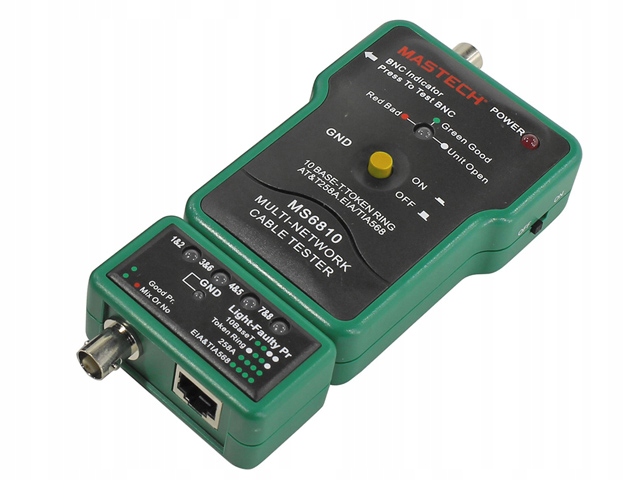

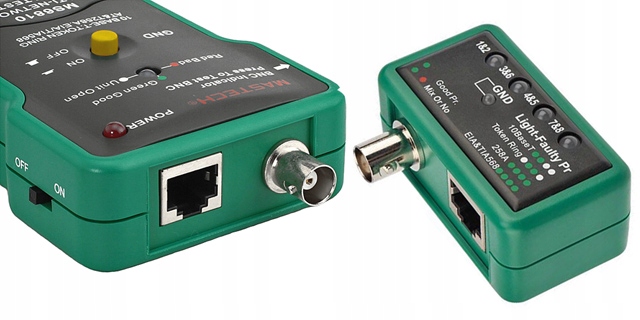

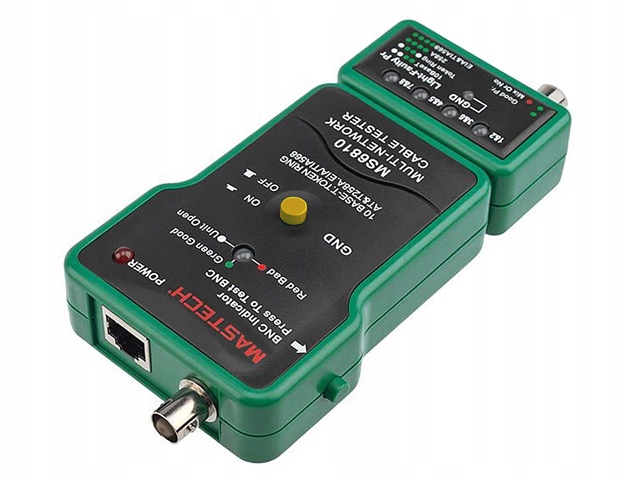

Предлагаемый тестер является инструментом для быстрой и удобной проверки правильности исполнения. сетей Ethernet, выполненных как из коаксиального кабеля (BNC), так и из 4-парной витой пары (RJ45). Тестер предназначен для тестирования сетей и кабелей из витой пары любого типа, как неэкранированной (UTP), так и экранированной (FTP, STP). Тестер состоит из двух частей: основного блока - передатчика и удаленного блока - приемника, позволяющих удобно проверять корректность элементов компьютерной сети длиной до 200 м. И передатчик, и приемник имеют разъемы RJ45 и BNC, поэтому кабели с такими разъемами можно тестировать.

Один конец тестируемого кабеля подключается к разъему тестера (основного блока), а другой - к разъему приемника (удаленного блока). Тестер проверяет правильность подключения, сигнализируя о правильном (зеленые светодиоды) или неправильном (нет светодиодов или красные светодиоды) подключении. При тестировании кабеля BNC сигнальный диод располагается в основном блоке (передатчике).

При тестировании витой пары сигнальные диоды располагаются в приемнике. 4 светодиода сигнализируют о исправности каждой из 4-х пар витых пар. В случае возникновения какой-либо ошибки (короткое замыкание, обрыв, перекрещенные пары, обратное соединение пар) соответствующий светодиод загорается красным светом или не светится вообще, указывая на поврежденную пару. Светодиод GND указывает на наличие экрана. Тестер позволяет проверить как правильность подключения, так и соответствие стандартам T568A/B T258A, 10Base-T и Token Ring. На схеме на ресивере указаны соответствующие данному стандарту витые пары.

Внимание! Тесты нельзя проводить на активной установке — тестируемые кабели должны быть отключены от оборудования (розеток, роутеров, коммутаторов, сетевых карт и т.п.). Тесты, проводимые на активных кабелях (под напряжением, подключенных, например, к сети LAN, телефону или антенне), могут повредить тестер.

Технические данные

• Тип тестируемых кабелей: RJ45, BNC
• Максимальная длина тестируемых кабелей: до 200 м
• Напряжение питания: 9В (батарея 6Ф22 - батарея в комплекте)
• Размеры (длина/ширина/высота комплекта передатчик-приемник): 130 мм/70 мм/27 мм.
• Вес (комплект передатчик-приемник): около 120 г.
• В комплект входят передатчик, приемник, аккумулятор 9 В, руководство пользователя и чехол для тестера.
• li>

Характеристики, подробные параметры и руководство пользователя тестера доступны по адресу: www.stratos.pl/specyfikacje/19298B.pdf
