Красочная рождественская елка со светодиодами 3D RGB и корпусом для пайки, набор «сделай сам»
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 11
Просматривая «Різдвяна ялинка з 3D-світлодіодним підсвічуванням RGB і корпусом для пайки. DIY KIT», вы можете быть уверены, что данное изделие из каталога «Монтажные комплекты» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

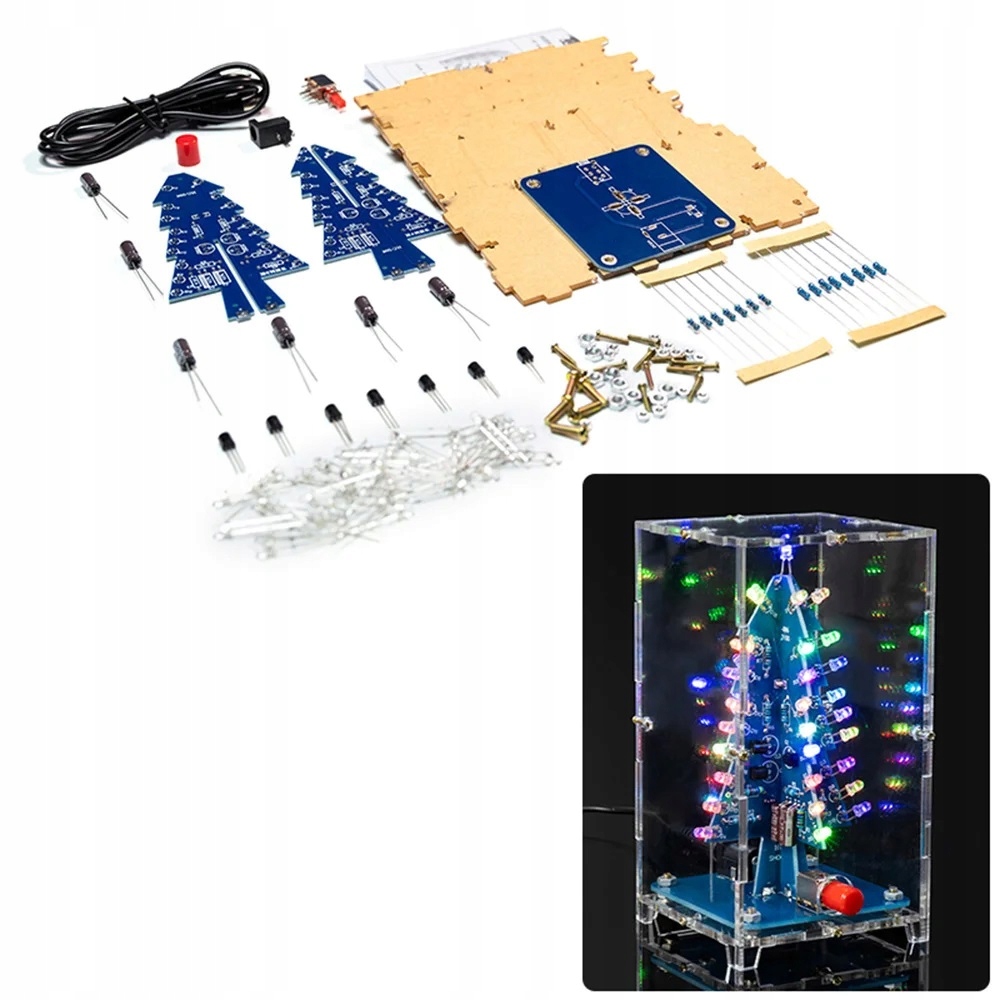

3D RGB светодиодная ёлка
многоцветная
в корпусе из оргстекла
для самостоятельной сборки, пайки.
Легко собрать, время сборки 90 мин.
Блок питания 5 В, USB-кабель в комплекте.
Высота системы после сборки 100 мм.
Ширина елки 50 мм.
Основа 60 х 60 мм.
Размер с корпусом 70 x 70 мм
Высота с корпусом 125 мм
Принцип работы: после подключения источника питания 3-5 В 37 светодиодов делятся на четыре группы. Каждый раз, когда включается питание, четыре транзистора соревнуются за право стать первыми. Однако из-за различий в компонентах первым будет работать только один транзистор. Здесь, если Q1 запускается первым, загорится группа LED1. Из-за проводимости q1 напряжение коллектора падает, в результате чего левый конец конденсатора C2 падает, приближаясь к 0 В. Поскольку напряжение на обоих концах конденсатора не может внезапно измениться, база Q2 также подключается к отсечке Q2 около 0 В, поэтому группа LED2, подключенная к ее коллектору, гасится; В этот момент высокое напряжение Q2 увеличивает напряжение коллектора Q3 через конденсатор C3, и Q3 также быстро проводит ток. Группа светодиодов 3 загорится. Поэтому некоторое время коллекторы Q1 и Q3 будут находиться на низком уровне. Группы LED1 и LED3 загорятся, а группа LED2 исчезнет. Однако по мере того, как источник питания заряжает C2 через резистор R2, базовое напряжение Q2 будет постепенно увеличиваться. Когда оно превысит 0,7 В, Q2 перейдет из состояния отсечки в прямое состояние, и напряжение коллектора упадет. Группа светодиодов 2 загорится, в то же время напряжение коллектора q2 уменьшится через C3 и напряжение базы q3. Q3 переключается с прямого на отключенное, и напряжение на его коллекторе увеличивается. Ведущая группа 3 уходит. Затем включите и включите схему в соответствии с процессом, описанным выше, и три набора из 18 светодиодов загорятся последовательно.
Инструкция:
Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить мультиметром. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
