снятие гидравлического клапана

vabp 1/2 "50 л/мин + 30 л/мин

Производство:

Оригинальный итальянский продукт от Oleodinamica Marchesini, символ: VABP 1/2 "; 1.35.11.015

Использование и принцип действия:

широко используется в гидравлических системах в сельском хозяйстве, садах, лесном хозяйстве, строительстве, строительстве и широком понимании промышленность. Приемник. После достижения установленного давления поток от большего насоса выгружается до переноса. С этого момента приемник способствует меньшему насосу, работающему при более высоком давлении, в то же время потребляя меньше энергии. до возврата, с этого момента привод простирается благодаря небольшому насосу, который установлен на высокий Давление. /p>

подключить bp к Насосы с большим потоком, подключите ap к насосу с меньшим потоком, подключите к к приемнику, например, цилиндр, подключить t к обратная линия, подключите m к маномету

емкость:

• Максимальный поток BP: 50 л/мин
• Максимальный поток AP: 30L/min
• Максимальный поток T: 80L/min

Строительство:

• Количество гидравлических отверстий в теле: 4 (+1 для датчика давления)
• Внутренние потоки в теле [bsp]: bp: 1/2 ''; ap: 3/8 "; t: 3/4"; u: 1/2 "
• Материал корпуса: оцинкованная сталь
• Вес: 2,342 кг

Диапазон давления:

Клапан имеет два переполненных клапана, регулировка давления является индивидуальной для каждого насоса, клапан проводится с помощью ручки. Настройки с использованием противоположного винта. 330bar

Тип масла и тип масла:

• Допустимая температура окружающей среды: -40 с до +60 c
• Допустимая температура масла: от -15 C до +80 C
• Тип масла: гидравлическое масло на основе минерального масла

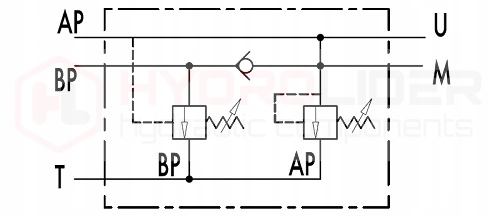

Гидравлическая диаграмма клапана VABP (фото):
