Релейний модуль PU3 Pulsar AWZ528
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 269
Заказывая «Релейний модуль PU3 Pulsar AWZ528», вы можете быть уверены, что данное изделие из каталога «Пульты управления» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Модуль реле PU3 Pulsar AWZ528
Релейный модуль AWZ528 PU3

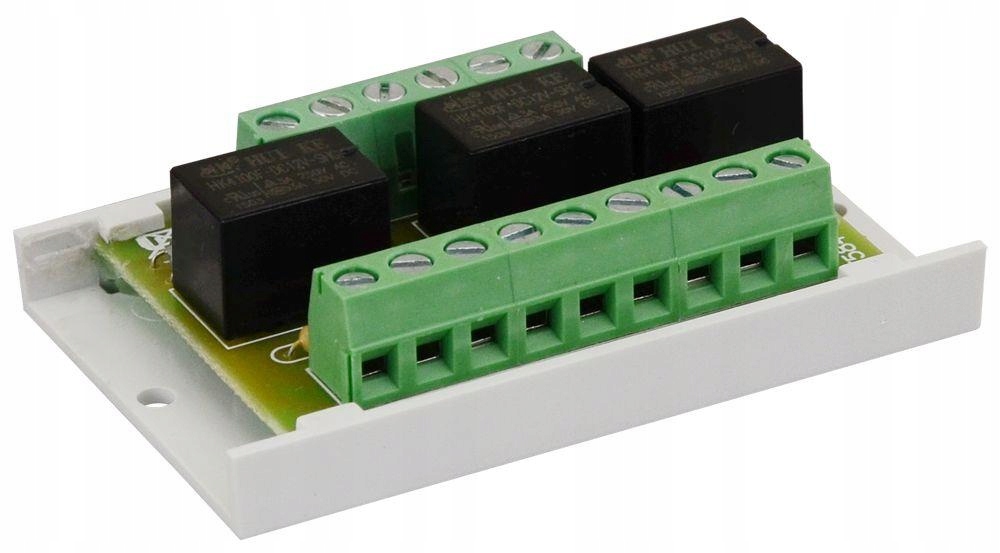

AWZ528 — это релейный модуль для использования в низковольтных установках. Он используется для контроля и сигнализации состояний, например, в системах сигнализации и контроля доступа. Может использоваться для управления устройствами с высоким энергопотреблением через выходы OC систем сигнализации. Кроме того, обеспечивается гальваническая развязка сигналов и источников питания от выходов модуля. Модуль предназначен для подключения проводов максимальным сечением 1 мм2. Модуль имеет пластиковую планку, снабженную клейкой лентой для крепления на ровной поверхности (стенка корпуса, буферный блок питания и т.п.) и отверстиями для опционального прикручивания планки к земле.
Важнейшие особенности :
Питание: 10–14 В постоянного тока.
Размеры: 70 x 20 x 43 [+/-2 мм]
Ток переключаемый: 1 А при 30 В постоянного тока; 1А при 50 В переменного тока
Контакты: 3 x C/NC/NO
Установка: Монтажная лента с клейкой лентой, крепежные винты x 2 (отверстия диаметром 3 мм)
Сигнализация: светодиодная оптическая сигнализация
Гарантия: 2 года
Светодиодная оптическая сигнализация

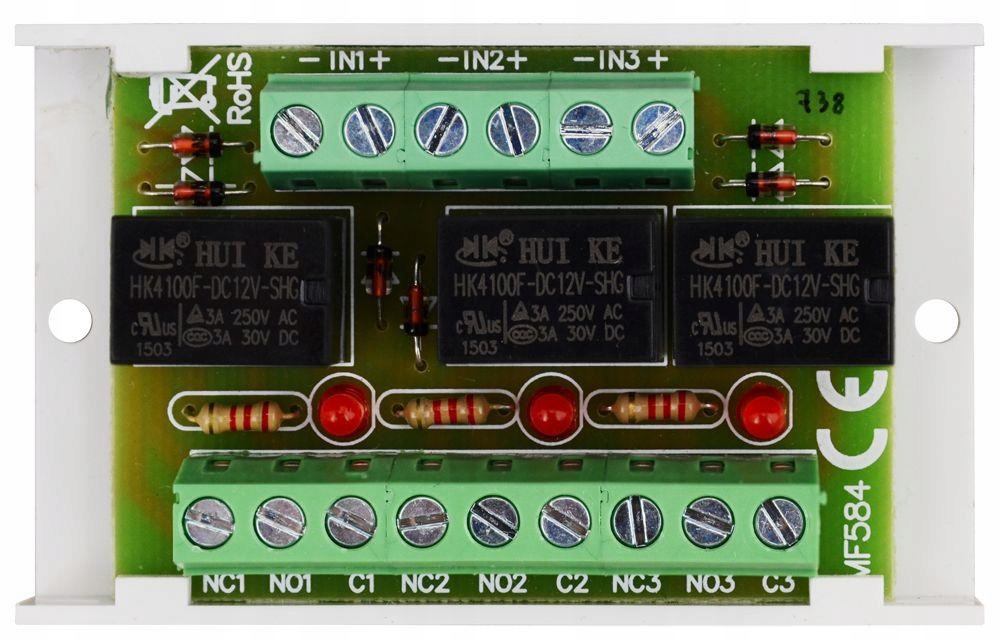

Реле на плате в наглядно показывает включение или выключение контактов C, NO, NC
Разделение источников питания
Реле обеспечивает гальваническую развязку источников питания от выходов модуля. Они срабатывают при переходе в низкое или высокое состояние.
Универсальное
Реле используется для контроля и сигнализации состояний, например, в системах сигнализации, контроля доступа
p>
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение катушки реле
10 ÷ 14 В постоянного тока (-/+5%)
Ток катушки реле
17 мА @12 В постоянного тока
Сопротивление катушки
720 Ом (-/+10 %)
Мощность катушки
200мВт
Количество реле
3
Напряжение контактов реле
30 В постоянного тока / 48 В переменного тока
Ток контакта реле
1А макс.
Время включения/выключения
10 мс/5 мс (-/+5%)
Оптическая сигнализация
красные светодиоды L1÷L3 – состояние активации реле
Условия эксплуатации
-10°С ÷ +40°С
Размеры
Д=70, Ш=43, В=20 [мм, +/-2]
Вес нетто/брутто
0,04 / 0,06 [кг]
Установка
Монтаж лента с клейкой лентой, крепежные винты x 2 (отверстия диаметром 3 мм)
Декларация, гарантия
CE, 2 года с даты производства
