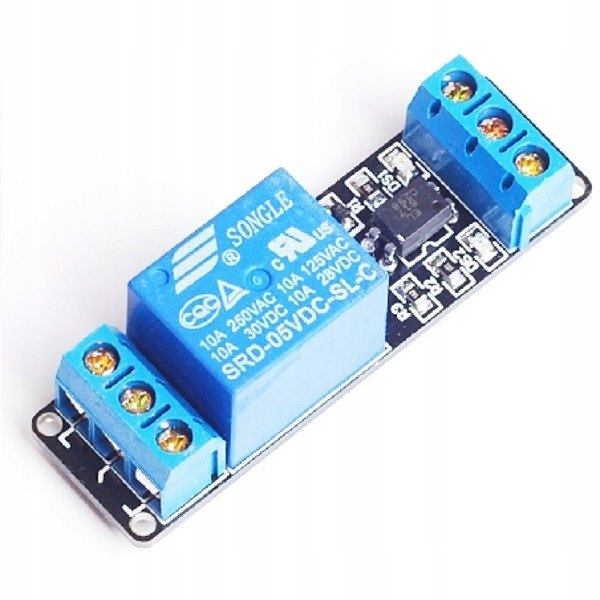

Релейний модуль 1-канальний R1 5V 10A / 250V Optoisole
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 37
Просматривая «Релейний модуль 1-канальний R1 5V 10A / 250V Optoisole», вы можете быть уверены, что данный товар из каталога «Регуляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
1-канальный релейный модуль - R1 - 5В - 10А/250В - с оптоизоляцией - для Arduino
Универсальный модуль с реле 5В с оптоэлектронной развязкой на 10А - 250В переменного тока / 10А - 30В постоянного тока. Система позволяет управлять исполнительными механизмами с помощью портов микроконтроллера или любого комплекта разработки.
Модуль питается напряжением 5 В на соответствующие контакты VCC и GND.
Спасибо благодаря использованию оптоизоляции потребление тока каналом минимально, что позволяет легко управлять микроконтроллером.
Диод рабочего состояния канала реле сигнализирует о включении реле.
>После подключения источника питания загорается диод источника питания.
Включение модуля осуществляется подачей LOW состояния, т.е. земли, на сигнальный вход In1 .
Характеристики изделия
- Модуль оснащен реле SRD 05 с катушкой 5 В с оптической изоляцией входа.
- Модуль позволяет управлять исполнительными устройствами, потребляющими ток до 10 А, с помощью портов микроконтроллера или любого комплекта разработки Arduino.
- Оптоизоляция отделяет управляющий сигнал от части, связанной с питанием реле. , тем самым обеспечивая эксплуатационную безопасность системы управления.
- Применение для контактных плат, модулей запуска, Arduino и т. д.
- Для правильной работы достаточно подключить питание реле и цифровой управляющий сигнал.
- Включение в состоянии НИЗКИЙ
Примеры применения
- Контроллер освещения
- Контроллер исполнительных систем
- Контроллер систем управления
- li>
- Выключатель электрических устройств, в том числе двигателей
Технические данные
- Напряжение питания VCC: 5 В
- li>
- Входное напряжение IN: от 3,0 В до 5,5 В
- Реле SRD-05VDC-SL-C (документация)
- Напряжение катушки: 5 В
- Максимальное контактное напряжение: 250 В переменного тока
- Максимальный ток: 10 А
- Размеры платы 56x18x22 мм
Примечание по подключению:
Модуль имеет три входных контакта
- Питание постоянного тока + +5 В
- Земля источника питания постоянного тока
- В. - входной сигнал
Благодаря использованию оптической изоляции входное напряжение может находиться в диапазоне от 3 В до 5,5 В.
Цена за 1 шт.
