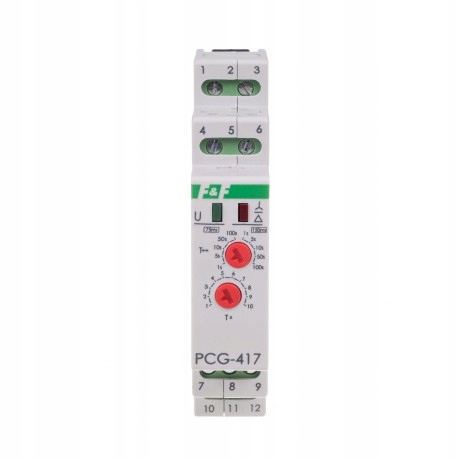

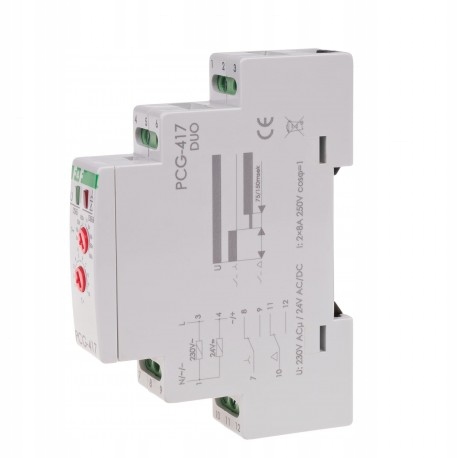

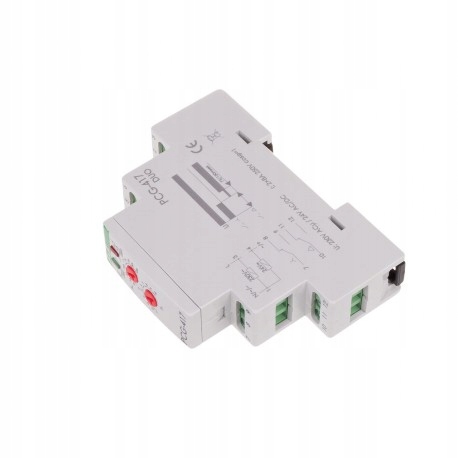

Реле зірка-трикутник F&F PCG-417DUO

Код: 12710525362
Как заказать
2235 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №71453449
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 17

Приобретая «Реле зірка-трикутник F&F PCG-417DUO», вы можете быть уверены, что данное изделие из каталога «Аппарат управления» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Описание изделия

Переключатель звезда-треугольник.

Регулятор времени PCG-417 DUO для управления контакторной системой включения «звезда» - «треугольник» .

Работа

Контроллер времени PCG-417 DUO имеет специальную систему из двух электромагнитных реле, что исключает риск одновременное включение двух контакторов. Каждое реле управляет соответствующим контактором. При переключении со схемы «звезда» на систему «треугольник» первое отключает контактор «звезда», происходит принудительный разрыв времени, а затем второе реле включает контактор «треугольник». После включения питания контакт «звезда» переключится в положение 7-9 на заданное время запуска t1. Контакт «треугольник» остается в положении 10-11. По истечении времени запуска t1 контакт «звезда» переключится в положение 7-8 (контакт «треугольник» все еще остается в положении 10-11) и в установленное время t2 произойдет разрыв переключения. По истечении времени t2 контакт «треугольник» переключится в положение 10-12 и останется в этом состоянии до отключения напряжения питания (контакт «звезда» остается в положении 7-8).

Настройка времени запуска и времени задержки переключения

С помощью ручки выбора временного диапазона T↔ установите выбранный временной диапазон (для опции задержки переключения t2 = 75 мс) на левой стороне шкалы, а для опции задержки переключения задержка переключения t2 = 100 мс на правой стороне шкалы). Ручкой T× установите значение по шкале от 1 до 10. Произведение этих значений равно времени запуска t1 (например, t1=1с×7=7сек).

  • Напряжение питания: 230 В переменного тока / 24 В переменного/постоянного тока.
  • Исполнительный элемент: 2 реле.
  • Максимальный ток нагрузки: 2 × 8 А
  • Конфигурация контактов: 2 × НО
  • Разделение контактов: ДА
  • Время переключения: 75 мс / 150 мс
  • Индикация питания: Зеленый светодиод
  • Индикация активации: Красный светодиод
  • Время запуска STAR: 1÷1000 сек
  • Подключение : винтовые клеммы 2,5 мм²
  • Момент затяжки: 0,4 ​​Нм
  • Потребляемая мощность: 0,8 Вт
  • Рабочая температура: -25 ÷ 50 °C
  • Размеры: 1 модуль (18 мм)
  • Монтаж: на рейку 35 мм
  • Уровень защиты: IP20
