Реле SL-W3P, защита от сухого хода

P02713

Реле SLW-3P — очень популярное и одно из самых надежных средств защиты от работы насоса всухую.

Применение

Реле типа SLW представляет собой электронный датчик критического уровня воды в насосных системах. Его можно использовать для защиты насоса от сухого хода, т.е. работы насоса без жидкости или минимального и максимального уровня. Особенно рекомендуется для:

• систем глубоких скважин,
• гидрофорных систем,
• водонасосных станций,
• очистки сточных вод. установки и нейтрализаторы на опреснительных и водоочистных станциях,
• котельных и т. д.

Принцип работы

В основе работы реле лежит использование явления электропроводности жидкостей.Измерительным датчиком реле являются токопроводящие зонды, изготовленные из нержавеющей стали. сталь. Через цепь зонда протекает очень небольшой измерительный ток при низком переменном напряжении, примерно 12 В. К реле можно подключить 1 или 2 датчика, которые будут контролировать уровни жидкости, определяемые длиной датчиков. Зонд макс. определяет наибольший уровень жидкости, при котором срабатывает реле (индикатор загорается зеленым цветом). Зонд мин. определяет минимальный отмер жидкости, при котором реле отключается (лампа загорается красным светом). Если планируется работа с одним зондом, следует подключать только максимальный зонд, реле будет включаться при погружении зонда в жидкость и отключаться при выходе зонда из нее. Жидкость имеет опорный потенциал, т.е. массу системы.

Конструкция

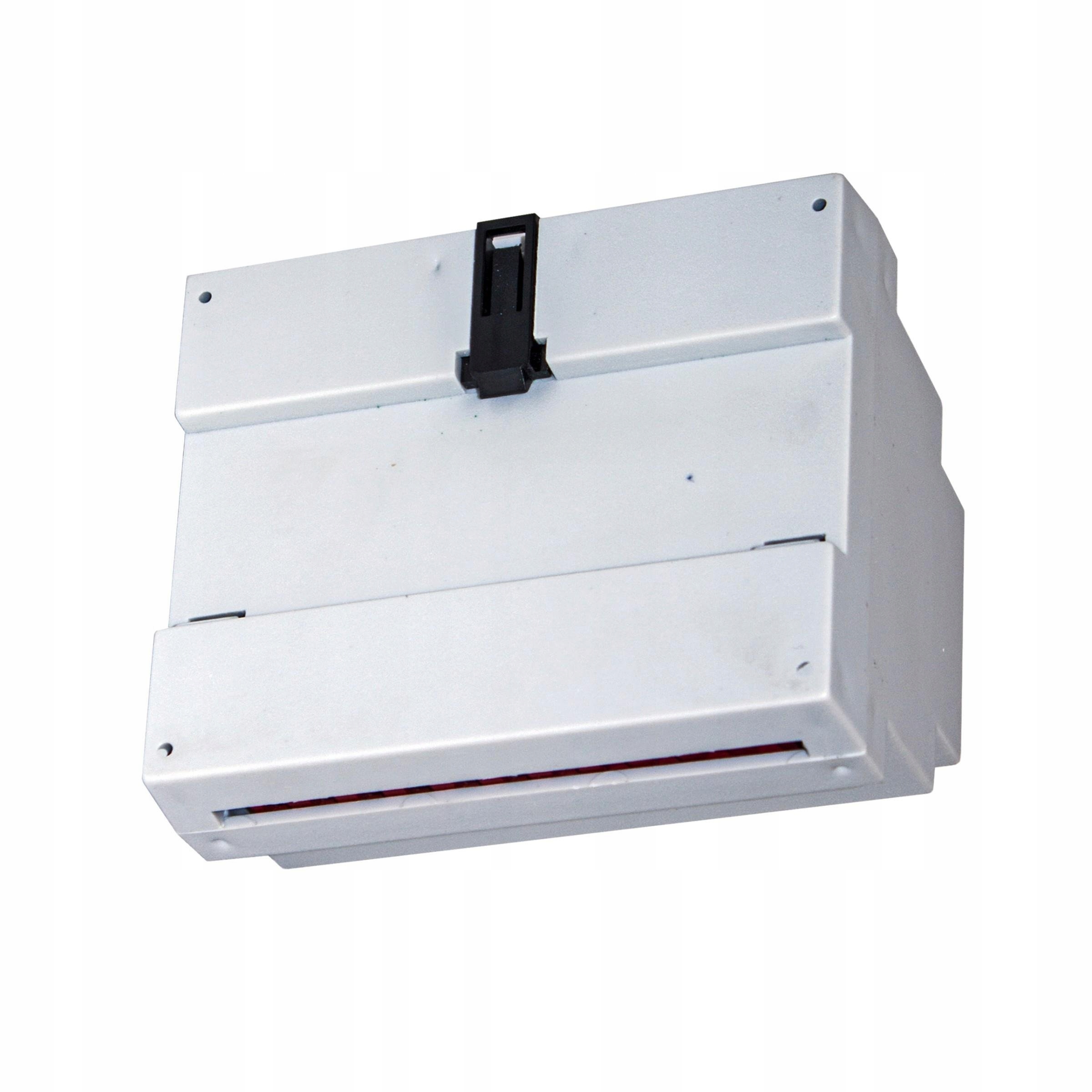

Реле типа SLW-3P, как и SLW-2P, расположено в корпусе, предназначенном для монтажа на «рейку» Т35 (SLW-1 встроен в герметичный пластиковый корпус). На корпусе расположены ручка потенциометра чувствительности, сигнальная лампа и клеммные колодки. Выходным элементом управления являются перекидные контакты, электрически развязанные от цепей реле и способные, например, напрямую управлять катушкой контактора системы питания насоса.

Технические данные

• Напряжение питания 230 В, 50 Гц
• Потребляемая мощность около 2 ВА
• Диапазон входной чувствительности (регулируемый) 0,5...50к ± 10%
• Ток электрода (12В) макс. 3мА, 50Гц
• Нагрузочная способность выходных контактов (постоянная) макс. 6А, 250 В
• Время активации около 0,2 с
• Поперечное сечение соединительных кабелей. 1,0...2,5 мм2
• Диапазон температур окружающей среды -5С...+45С
• Степень защиты корпуса (для SLW-1) IP55

Основные параметры

• Наиболее важные особенности: исполнение для монтажа на рейке

Преимущества/противопоказания

Электрические параметры

• Напряжение питания [В]: 24, 110 , 230, 400
• Частота [Гц]: 50
• Мощность макс. [Вт]: 2
• Уровень защиты: IP55

Размеры и вес

• Вес [кг]: 400
