Реле модуль с питанием 12 В нагрузки реле контактов до 30А
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 22
Заказывая «Реле модуль с питанием 12 В нагрузки реле контактов до 30А», вы можете быть уверены, что данное изделие из каталога «Реле» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Принцип действия
1) Подключите питание 12V (DC+ и DC Connectors-)
2) напряжение на реле катушки происходит после активации триггера (низкое или высокое напряжение в разъеме Inst). Логика: в соответствии с 5V ({low: +0 до +4V} / High: {от +4.5 до +12V}) вы можете регулировать или включить реле с помощью низкого или высокого состояния (средний штифт и от буквы L-Niskie, среднего штифта и из буквы H-Wysokie). Для того, чтобы реле содержит исполнительные контакты с источником питания 12 В, перемычка должна быть установлена на H и +12V, также подключается к разъему «In»
3) Подключите исполнительный цепь к контактам винта. Styk Com и NC (обычно закрыто), если мы хотим отключить схему. Styk com i no (обычно открывается), если мы хотим подключить схему
Характеристики

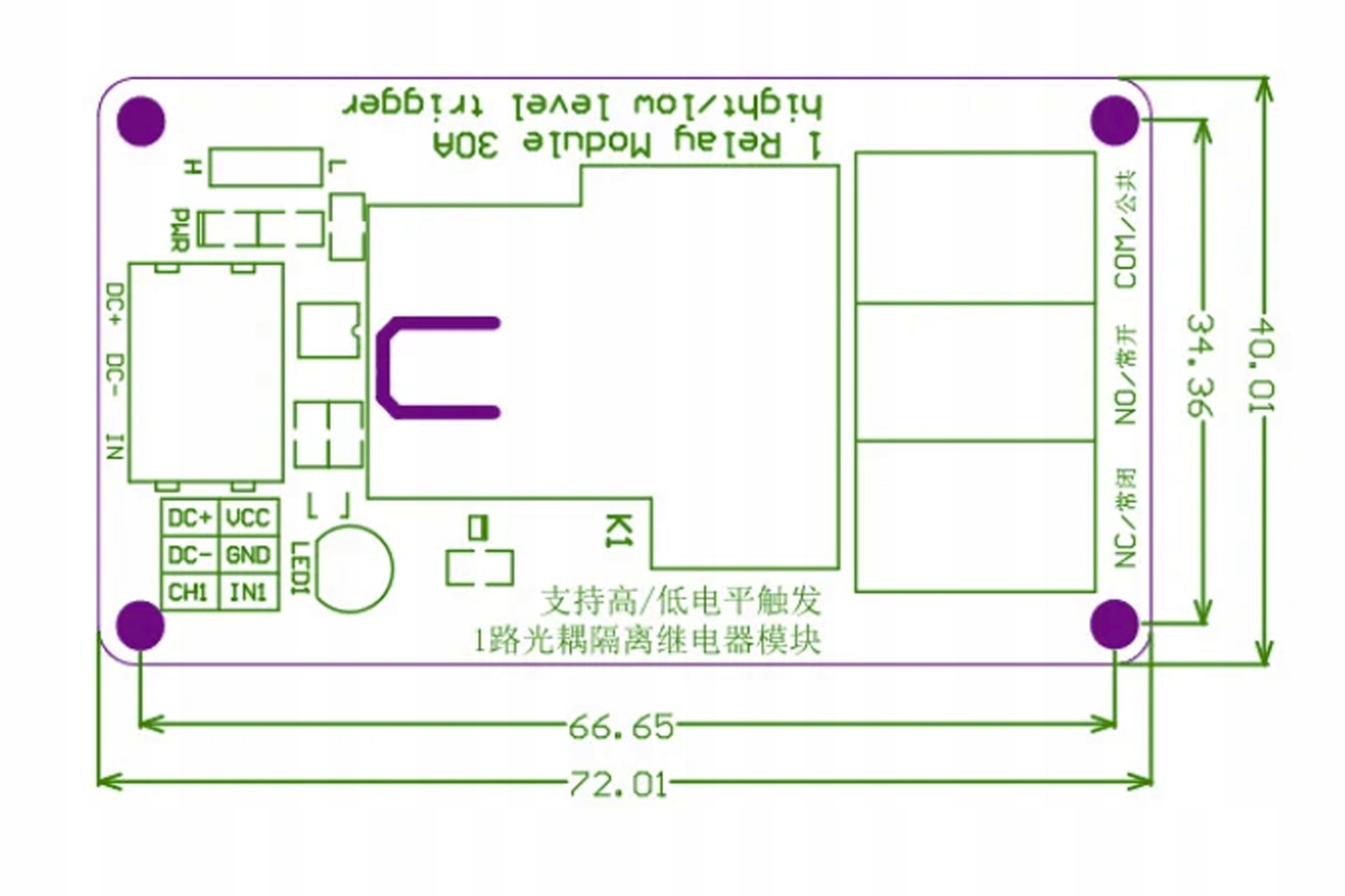

Напряжение мощности 3,1 мм, расстояние 44,5 мм * 27,5 мм
Технические параметры:
Краткий ток: 5ma
Максимальный ток: 80ma
Тургер Ток: 2-4ma
