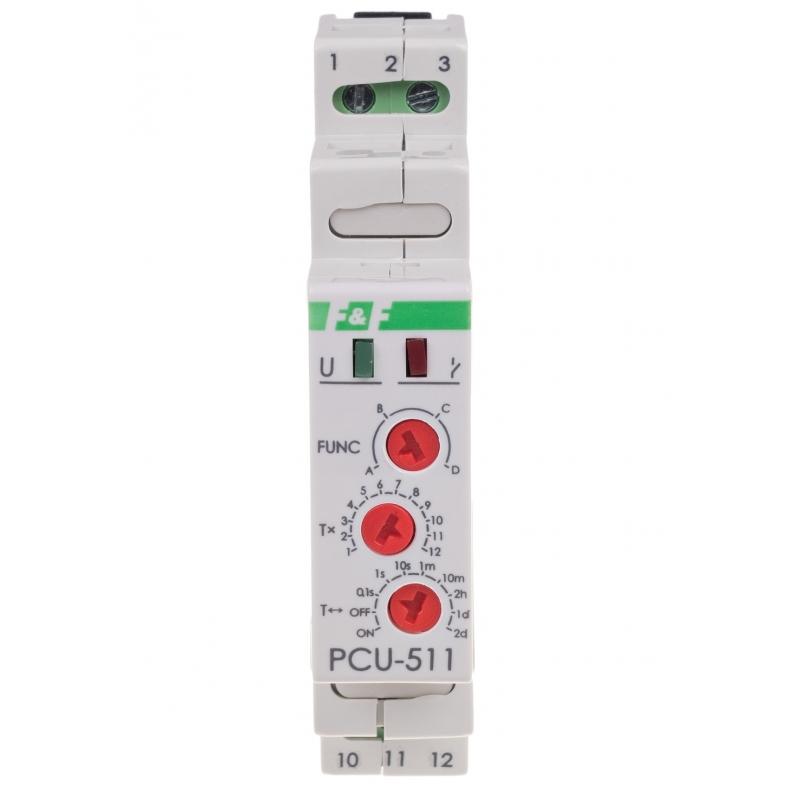

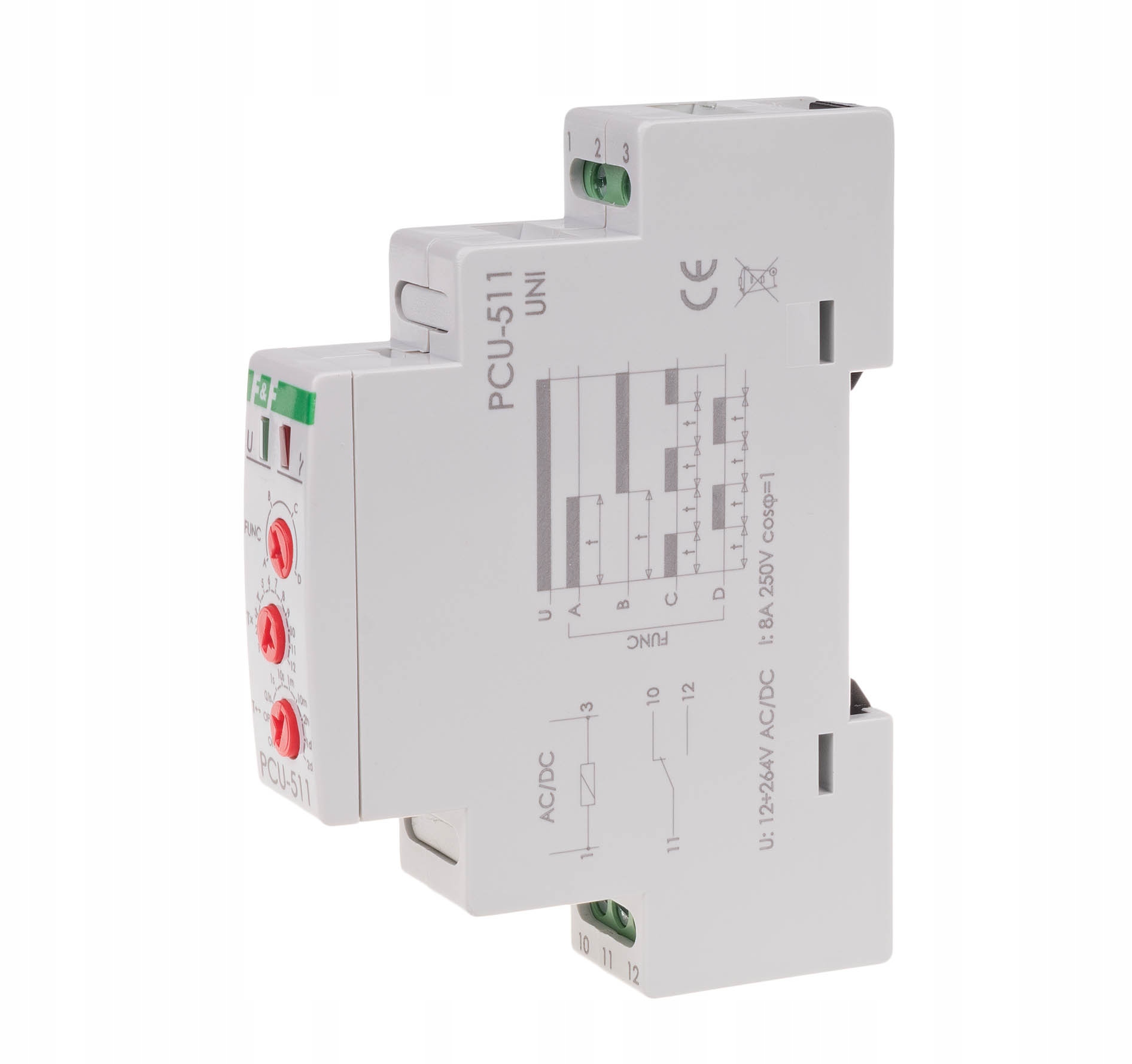

Реле времени PCU-511 UNI

• Описание продукта

  Напряжение питания: 12÷264 В переменного/постоянного тока

  Контакт: 1P

  Монтаж: на рейке 35 мм

  Реле времени используются для контроля времени в системах промышленной и домашней автоматизации (например, вентиляции, отопления, освещения, сигнализации и т. д.).

• Функция: задержка выключения, задержка включения, циклическая работа

Работа

Функции:

*ОТЛОЖЕНО (A)

До включения контакт реле остается в положении 11-10 (3-5 для PCU-511 UNI). После подачи напряжения питания контакт переключают в положение 11-12 (3-7 для PCU-511 UNI) и измеряют установленное время срабатывания t. После измерения времени t контакт возвращается в положение 11-10 (3 -5 для PCU-511 UNI). Возобновление режима работы реле возможно после отключения напряжения питания и его повторного включения.

*ЗАДЕРЖИВАННОЕ ВКЛЮЧЕНИЕ (Б)

До и после подачи питания напряжение на контакт остается в положении 11-10 (3-5 для PCU-511 UNI) и измеряется заданное время срабатывания t. После измерения времени t контакт переключается в положение 11-12 (3-7 для PCU-511 УНИ). Возобновление режима работы реле возможно после отключения напряжения питания и повторного включения.

*ОТЛОЖЕННОЕ ВЫКЛЮЧЕНИЕ - ЦИКЛИЧНО (C)

Задержанное ВЫКЛЮЧЕНИЕ режим работы реализуется циклически через равные промежутки заданного времени работы и перерыва.

*ВКЛЮЧЕНИЕ С ЗАДЕРЖКОЙ - ЦИКЛИЧНО (D)

Включение с задержкой режим выполняется циклически через равные промежутки установленного времени работы и перерывов.

• Напряжение питания: 12÷264 В переменного/постоянного тока.
• Режим работы: задержка выключения, задержка включения, циклический режим работы li>
• Исполнительный элемент: реле
• Максимальный ток нагрузки: 8 А
• Конфигурация контактов: 1 × НО/НЗ
• Разделение контактов: ДА
• Задержка срабатывания: 50 мс
• Сигнализация состояния контакта: Красный светодиод
• Время работы - регулируемое: 0,1 с ÷ 576 часов
• Индикация питания: Зеленый светодиод
• Подключение: винтовые клеммы 2,5 мм²
• Момент затяжки: 0,4 ​​Нм
• Потребляемая мощность: 0,8 Вт
• Рабочая температура: -25 ÷ 50 °C li >
• Размеры: 1 модуль (18 мм)
• Монтаж: на рейку 35 мм
• Степень защиты:IP20
