Реле часу 24/230V F&F PCU-518 DUO

Код: 13943065883
Как заказать
2752 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №105541569
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 10

Приобретая «Реле часу 24/230V F&F PCU-518 DUO», вы можете быть уверены, что данный товар из каталога «Аппарат управления» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

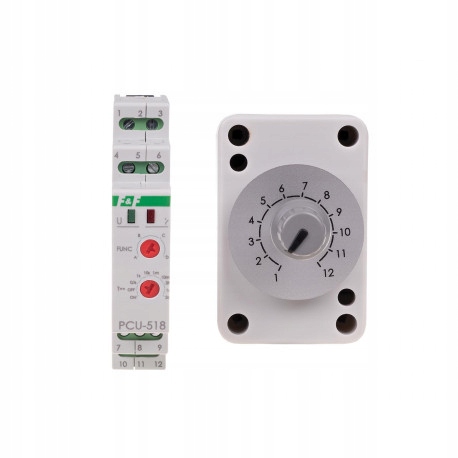

Реле времени 24/230В AC/DC F&F

PCU-518 DUO

Описание изделия

Реле времени с внешним потенциометром установки времени.

Функция: задержка выключения, задержка включения, циклическая работа

Напряжение питания: 230 В переменного тока / 24 В переменного/постоянного тока

Монтаж: на рейке 35 мм

Реле времени используются для контроля времени в системах промышленной и домашней автоматизации (например, вентиляции, отопления, освещения, сигнализации и т. д.).

Функции реле времени с внешним потенциометром установки времени

*ЗАДЕРЖКА ВЫКЛ (A)

До реле включено, контакт остается в положении 11-10. После подачи напряжения питания контакт переключается в положение 11-12 и измеряется установленное время срабатывания t. После измерения времени t контакт возвращается в положение 11-10. Возобновление режима работы реле возможно после отключения напряжения питания и повторного его включения.

*ЗАДЕРЖИВАННОЕ ВКЛЮЧЕНИЕ (Б)

До и после подачи питания напряжение на контакте остается в положении 11-10 и измеряется установленное время срабатывания t. После измерения времени t контакт переключается в положение 11-12. Возобновление режима работы реле возможно после отключения напряжения питания и его повторного включения.

*ОТЛОЖЕННОЕ ВЫКЛЮЧЕНИЕ - ЦИКЛИЧНО (C)

Режим работы с задержкой ВЫКЛ реализуется циклически через равные промежутки заданного времени работы и перерыва.

*ОТЛОЖЕННОЕ ВКЛЮЧЕНИЕ – ЦИКЛИЧНО (D)

Внимание!

*При включении питания система не реагирует на изменение настроек временного диапазона.

*Работа с вновь установленным временным диапазоном происходит после выключения и повторного включения питания.

* Когда питание включается в установленном диапазоне времени, можно плавно регулировать время в пределах установленного значения времени.

Временные диапазоны

<ул>
  • 0,1 с: 0,1–1,2 с.
  • 1 с: 1–12 сек.
  • 10 с: 10–120 сек.
  • 1 м: 1–12 мин.
  • 10 м: 10–120 мин.
  • 2 часа: 2–24 часа
  • 1 д: 1–12 дней (24–288 часов)
  • 2 дня: 2–24 дня (48–576 часов)

    • ВКЛ - при включении питания вызывает постоянное включение контакта в положении 11-12.

    OFF - при включении питания вызывает постоянное включение контакта в положении 11-10.

    <ул>
  • Напряжение питания: 230 В переменного/24 В переменного/постоянного тока.
  • Режим работы: задержка выключения, задержка включения, циклическая работа.
  • Исполнительный элемент: реле
  • Максимальный ток нагрузки: 8 А
  • Конфигурация контактов: 1 × НО/НЗ
  • Разделение контактов: ДА
  • Задержка активации: 50 мс.
  • Индикация состояния контакта: красный светодиод.
  • Время работы – регулируемое: 0,1 с ÷ 24 часа
  • Индикация питания: зеленый светодиод.
  • Внешний потенциометр ZP-18 – кабель подключения: 3×0,42 мм?; л: 70 см.
  • Внешний потенциометр ZP-18 - размеры коробки с сальником: 83 мм х 42 мм х 30 мм.
  • Внешний потенциометр ZP-18 - высота/диаметр стержня: 30 мм/?6
  • Внешний потенциометр ZP-18 – монтажное отверстие: ?10 мм
  • Внешний потенциометр ZP-18 - сопротивление: 100 кОм
  • Подключение: винтовые клеммы 2,5 мм?
  • Момент затяжки: 0,4 ​​Нм
  • Потребляемая мощность: 0,8 Вт.
  • Рабочая температура: -25 ÷ 50 °C
  • Размеры: 1 модуль (18 мм).
  • Монтаж: на рейку 35 мм.
  • Уровень защиты:IP20
