РЕКУПЕРАТОР - децентрализованный вентилятор - однотрубные системы для одиночных помещений

BLAUBERG VENTO EXPERT A30-1 S10 W V.2 DUO WiFi

для установки в таких помещениях, как ванные комнаты, кухни.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Высокий КПД – макс. 60 м3/ч (16 л/с)
• Диаметр вентиляционного канала - 160 мм
• максимальная частота вращения - 2500 об/мин
• Уровень шума - от 24 дБ(А)/3 м
• Снижение уличного шума в соответствии с PN-EN 20140 - 42 дБ(А)
• КПД рекуперации тепла - до 85%
• Напряжение питания - 230В/50Гц
• Включен пульт дистанционного управления
• Индикатор замены фильтра
• Функциональная связь через Сеть WiFi для обеспечения согласованной работы нескольких вентиляционных установок
• Управление через мобильное приложение для смартфона или планшета с Android или iOS
• Температура транспортируемого воздуха - -20....+40 [°С]
• керамический, гигроскопичный (способный впитывать воду) пар и вода - нет эффекта конденсации), аккумулирующий теплообменник
• Класс энергоэффективности - A
• Прибор предназначен для работы в помещении в следующих условиях: температура наружного воздуха от -15 °С (-5 °F) до +40 °С (104 °F) и относительная влажность в помещении до 65 %;
• известный производитель - BLAUBERG

НАЗНАЧЕНИЕ:

• Эффективная, энергосберегающая приточно-вытяжная вентиляция для установки в помещениях с повышенной влажностью, например, на кухне или в ванной комнате. Остальные помещения можно проветривать с помощью VENTO Expert A50 или A100 (есть на других наших аукционах).
• Обеспечение баланса влажности и регулируемого воздухообмена для создания индивидуального микроклимата. Создание приточно-вытяжной системы вентиляции на базе нескольких блоков с централизованным управлением.

Устройство состоит из внутренней панели с декоративной лицевой панелью, установленной в помещении, компактного внутреннего модуля с теплообменником. , вентиляционный канал со звукоизоляцией и наружным вентиляционным выходом. Основная функциональная часть устройства – компактный внутренний модуль с теплообменником. Компактный внутренний модуль включает в себя вентилятор, теплообменник и два фильтра, которые обеспечивают первичную фильтрацию воздуха и предотвращают попадание пыли и посторонних предметов в теплообменник и вентилятор. Внутренняя панель оснащена защитными шторками, которые закрываются при выключении устройства и защищают от обратной тяги, исключая риск возникновения сквозняков.

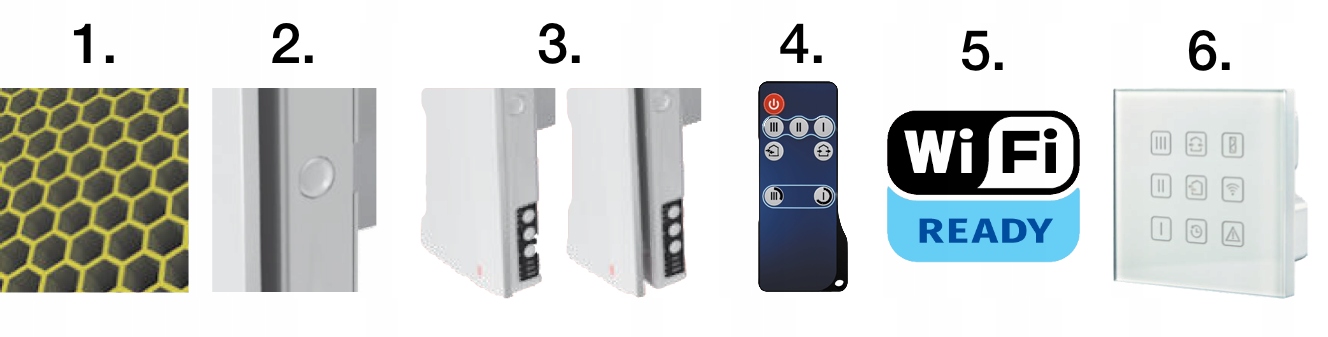

ПРЕИМУЩЕСТВА УСТРОЙСТВА

КОНСТРУКЦИЯ УСТРОЙСТВА

РЕКУПЕРАЦИЯ ТЕПЛА И ВЛАЖНОСТИ – ПРИНЦИП РАБОТЫ УСТРОЙСТВА ЗИМОЙ

Отметки на схеме:

• 1 - Первая фаза (70 секунд) - удаление воздуха из помещения - благодаря двум вентиляционным каналам в устройстве воздух подается и выводится одновременно. Один вентилятор подает снаружи свежий и холодный воздух, который проходит через соответствующую часть керамического теплообменника, забирая накопленное тепло и влагу.
• 2 - Вторая фаза (70 секунд)
• 2 - Фаза вторая (70 секунд)
• 2 - Фаза вторая (70 секунд)
• 2. б> - подача воздуха в помещение - одновременно второй вентилятор вытягивает из помещения теплый воздух, который проходит через вторую часть регенератора, постепенно нагревая его и выделяя часть влаги. Через 70 секунд работы вентиляторы меняют направление вращения и начинаются противоположные процессы.
• Z - Внешняя температура
• W > - Внутренняя температура

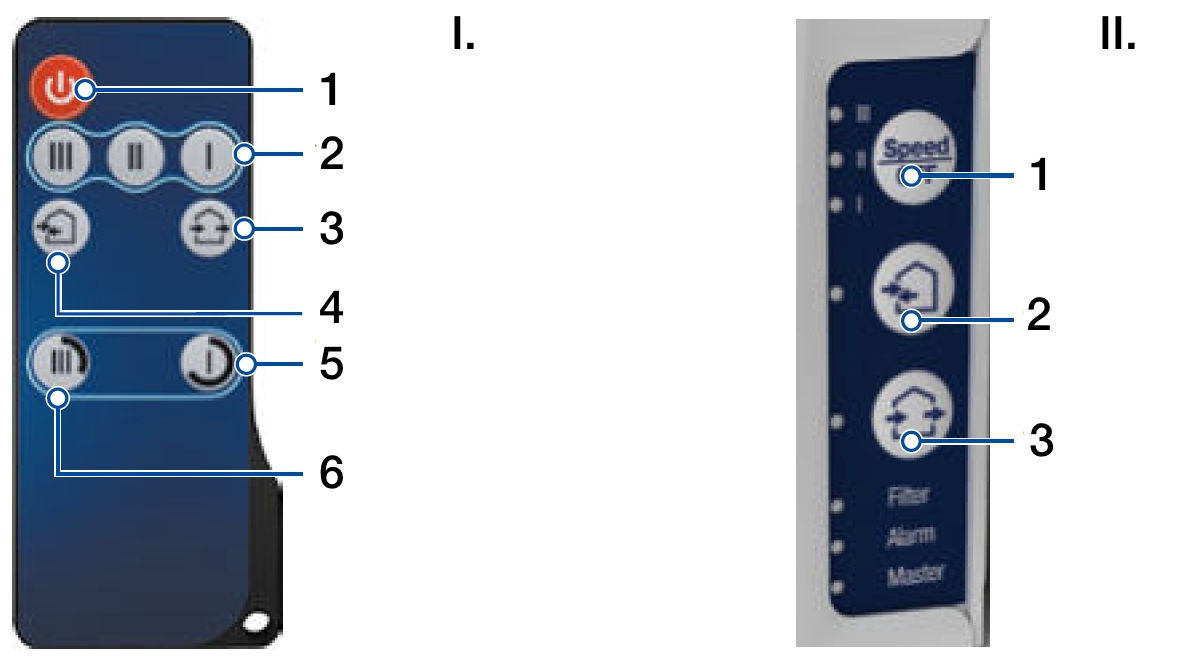

УПРАВЛЕНИЕ

И. Использование пульта дистанционного управления

II. С помощью панели управления на устройстве

III. Управление с помощью приложения для мобильных устройств

• Управление работой устройства с помощью мобильного приложения для смартфона или планшета
• Синхронная работа устройств, благодаря подключению через сеть Wi-Fi
• Управление системой вентиляции с помощью облачного сервиса из любой точки мира li>
• Устройства можно подключать через сеть Wi-Fi. Приложение Blauberg Vento V.2 доступно в Google Play и App Store.

IV. Управление в сочетании с интеллектуальными системами (Умный дом)

• Возможность подключения к интеллектуальной системе здания или к системе управления зданием (BMS) через сеть Wi-Fi

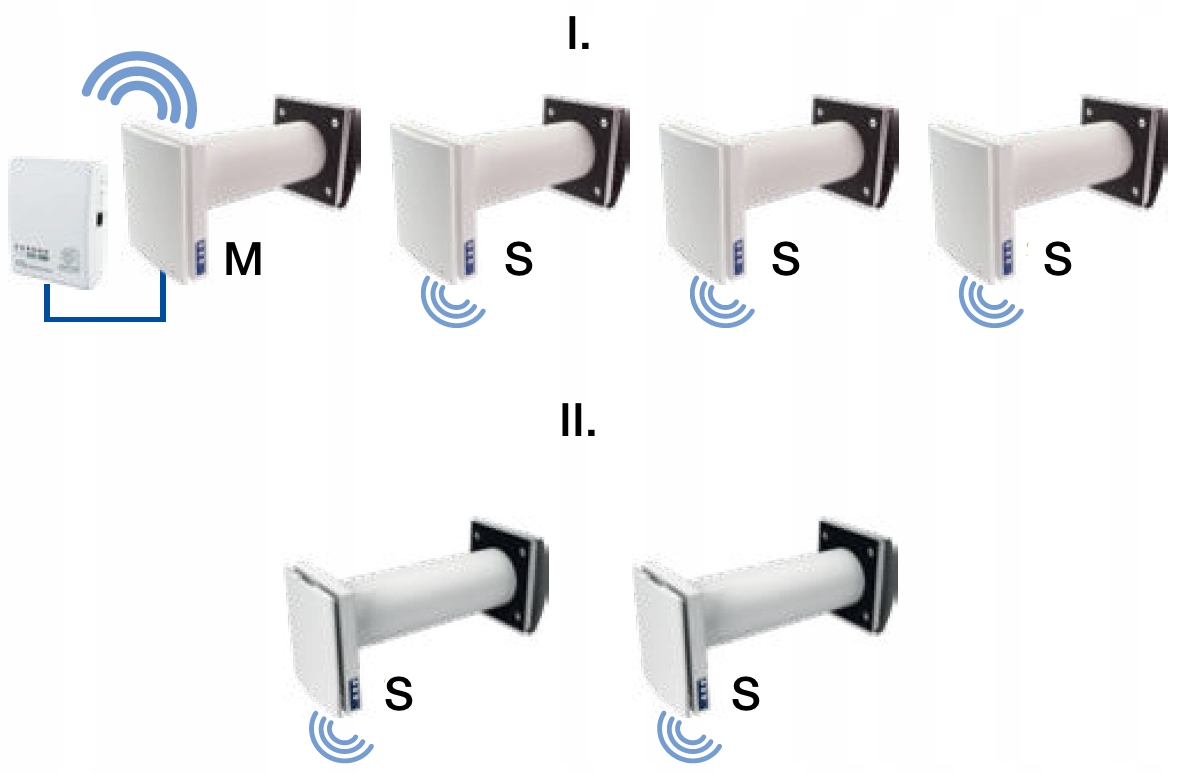

VENTO Expert A30-1 S10 W V.2 DUO может работать как самостоятельная вентиляционная установка или может быть подключена к другим установкам и управляться основным блоком (Master) ). В данном случае сигнал с пульта принимает только один блок.

Обозначения на схеме:

• I. - помещения такие как гостиная, спальня, комната (устройство VENTO EXPERT A50-1 S10 W V.2)
• II. - такие помещения, как кухня, ванная комната (VENTO EXPERT DUO A30-1) Устройство S10 W V.2 DUO)
• M - ведущий блок - ведущий
• S - подчиненные блоки - подчиненные блоки< /li>

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Номинальное напряжение - 100÷230 [В/50(60)Гц]
• Потребляемая мощность - 2,17÷6,62 [Вт]
• Потребляемый ток - 0,026÷0,066 [А]
• Скорость вращения - 1600÷2500 [об/мин]
• КПД в режиме проветривания - 60 [м3/ч]
• КПД в режиме рекуперации тепла - 10÷30 [м3/ч]
• Темп. транспортируемый воздух - -15....+40 [°C]
• Уровень звукового давления ~1м - 33÷43 [дБ(А) ]
• Уровень звукового давления ~3м - 24÷34 [дБ(А)]
• Подавление внешнего шума - 42 [ дБ(А)]
• Эффективность рекуперации тепла - до 85 [%]
• Класс безопасности - IP24
• Класс энергоэффективности — A
• Фильтр — базовый (опция +G4*)

* (фильтры G4 приобретаются дополнительно по специальному заказу)

РАЗМЕРЫ [мм]

МОНТАЖ

• Устройство предназначено для установки во внутреннюю стену, через заранее подготовленное отверстие во внешней стене здания.
• Оптимальным решением является установка четного количества агрегатов, работающих циклично и в противофазе. Это означает, что некоторые устройства одновременно обеспечивают приток свежего воздуха снаружи, а некоторые – удаляют загрязненный воздух из помещения. Это позволяет обеспечить высокоэффективную, сбалансированную вентиляцию.
• При строительстве новых зданий монтаж устройств происходит в два этапа:

  • Предварительная сборка: во время строительства. отделка внутренних и наружных фасадов (монтаж канала вентиляции и наружной розетки с вытяжкой, прокладка кабеля).

  • Окончательная сборка: перед вводом дома в эксплуатацию. Монтаж контейнера с теплообменником, вентилятором и фильтрами, сборка и подключение внутреннего блока с управлением и жалюзи.

ФИЛЬТРЫ

Фильтры следует чистить раз в 3 месяца или чаще в зависимости от их загрязнения.

• Индикатор замены фильтров (Filter) загорается через 90 дней с момента установки внутреннего модуля.
• Промойте и высушите фильтры. Установите сухие фильтры на прежнее место и соберите устройство в обратном порядке.
• Фильтры можно чистить пылесосом.
• Срок службы фильтров – 3 года.
• Срок службы фильтров – 3 года.
• ли>

Даже при регулярном обслуживании фильтра на теплообменнике и вентиляторе может скапливаться пыль.

• Для поддержания высокой эффективности теплообмена рекуператор необходимо регулярно чистить.
• Рекуператор следует очищать пылесосом не реже одного раза в год.

В комплект входит:

• Внутренний блок устройства – 1 шт.
• Вентиляционный канал – 1 шт.
• Акустический изолятор – 1 шт. .
• Сепаратор воздушного потока – 3 шт.
• Контейнер с теплообменником – 1 шт.
• Выход наружной вентиляции – 1 шт.
• >Пульт ДУ – 1 шт.
• Кабель USB-A – USB mini – 1 шт.
• Картонный шаблон – 1 шт.
• Монтажный комплект – 2 шт.
• Руководство пользователя – 1 шт.
• Инструкция по установке вентиляционного выхода – 1 шт.
• Упаковка – 1 шт.
