Технические характеристики модели Г5-16А:

Режимы работы термостата:

ИСПОЛЬЗОВАНИЕ:

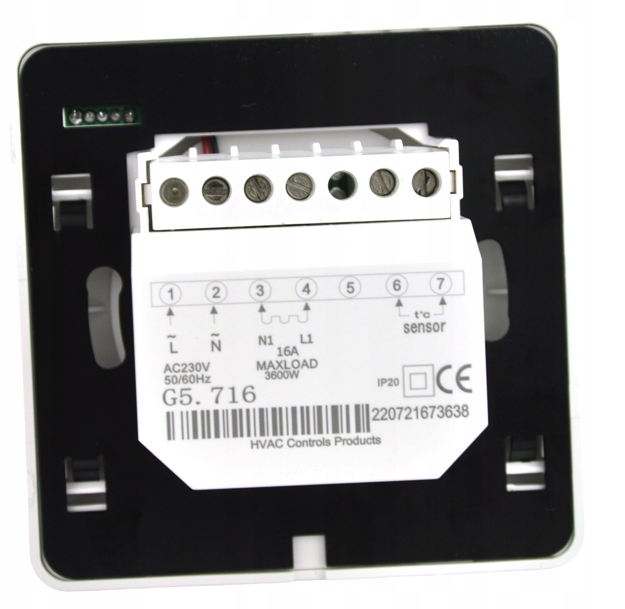

Подключение термостата на 16А

Установка внешнего датчика:

Корпус следует разместить под полом со вставленным внешним датчиком, кончик которого следует утолщить и разместить поверх слоя бетона. При необходимости кабель датчика можно удлинить до 50 м другими кабелями. Если многожильный кабель используется в качестве удлинительного кабеля, не используйте дополнительную жилу кабеля для питания (например, питание нагревательного кабеля), чтобы избежать помех сигналу напряжения термостата. Если в удлинительном кабеле имеется экранированный кабель, его следует подключать к клемме 7, а не к земле. Рекомендуется не передавать удлинительный кабель и корпус другим лицам.

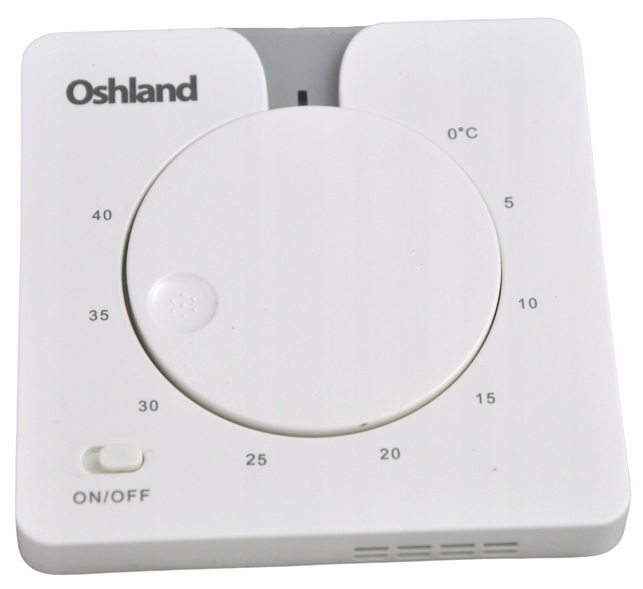

Настройка температуры:

Заводская настройка диапазона регулирования температуры +5/+40°. Светодиод загорается во время нагрева. При первом использовании установите термостат на самую высокую температуру. Когда температура в помещении или полу приблизится к желаемой температуре, поверните ручку обратно до момента, когда диод погаснет. При необходимости эту настройку устройства можно выполнить повторно через один или два дня.

Калибровка температуры:

Когда температура в помещении достигнет устойчивого состояния, вы можете откалибровать термостат так, чтобы показания температуры совпадали с фактической температурой в помещении. Процедура калибровки:

а) Измерьте температуру в помещении термометром;

b) Снимите ручку;

c) Поворачивайте ручку D (показана на рис. 2), пока светодиод не погаснет;

d) Установите ручку и подождите, пока показания температуры не сравняются с температурой
