Примечание:

Обратите внимание, что контроллер представляет собой четырехпроводной ШИМ-контроллер, который может управлять четырьмя стандартизированными протоколами в линии для четырехпроводного вентилятора Intel (все четыре линии корпуса и процессора). фанатов удовлетворены, сервер с более чем 97% может контролировать насилие со стороны фанатов). Невозможно управлять двухпроводным или трехпроводным вентилятором, вентилятор невозможно выключить полностью!

BF1, BF2 (№ 4,5) соответствуют функциональному переключателю остановки FAN1, FAN2. . При соответствующем открытии контроллер издаст звуковой сигнал (с необходимым зуммером) и загорится звуковой сигнал, вентиляторы, восстановленные после сброса сигнала тревоги, начнут автоматически вращаться. Если BF1 и BF2 открыты (ВКЛ), FAN1, FAN2 имеют одну или две остановки, контроллер выдаст сигнал тревоги.

Не для: Delta FFR0612VHE, FFR0612DHE, Размеры 6038, специальный вентилятор с функцией блокировки синхронизации. функция (регулировка скорости заднего хода)

Особенности:

Точная настройка температуры и точное управление.

Контроллер управляет только скоростью всех стандартных четырехпроводных корпусных вентиляторов и вентиляторов процессора Intel.

Интегрирует функцию ручного регулирования скорости, автоматического контроля температуры и регулирования скорости.

При выходе из строя соответствующего вентилятора открытого канала контроллер подает звуковой и световой сигнал (работает с гудением), сигнал тревоги срабатывает автоматически. устранено при вращении вентилятора восстановление.

Когда температура ниже ускоренной, то выход на минимальную скорость; когда он превышает полную температуру, он всегда работает на полной скорости.

Спецификация:

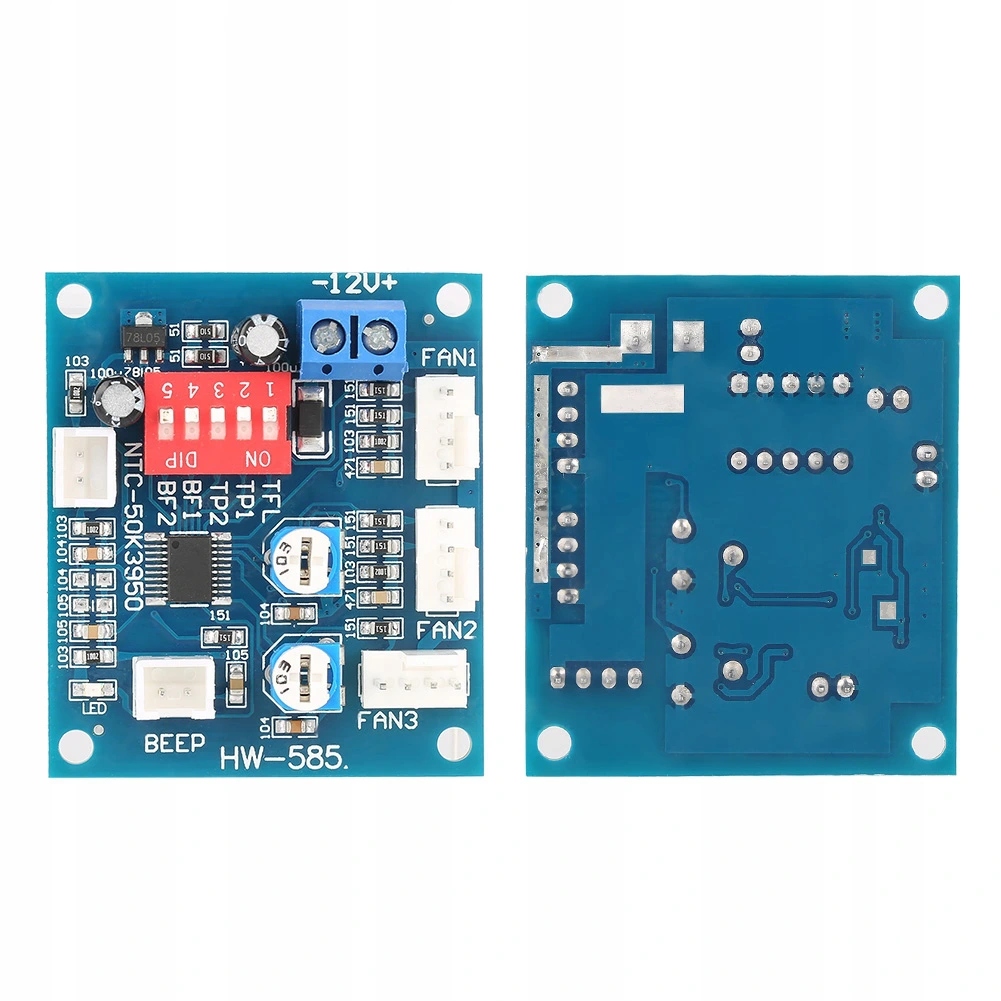

• Размер пластины: около 5,3*4,5 см/2*1,7 дюйма
• Положение позиционирующего отверстия: 44*37 мм/1,7*1,5 дюйма
• Положение позиционирующего отверстия: 44*37 мм/1,7*1,5 дюйма
• li>
• Диаметр позиционирующего отверстия: 3 мм.
• Рабочее напряжение: 12 В постоянного тока.
• Нагрузочная способность цепи: максимальный ток на выход 4 А, ток шины до 9 А.

Диапазон вывода:

• Первый канал: 20%-100% или 40%-100% (TFL = ВКЛ.)
• Второй канал канала: 10% -100%
• Третий канал: 10% -100%
• Примечание: указанный выше диапазон предназначен только для диапазона ШИМ, фактический эффект управления вентилятором будет варьироваться в зависимости от на вентиляторе.
• Параметры датчика температуры: 50К B = 3950
• Погрешность температурной зоны термостата: обычно 3-5% (в зависимости от датчика температуры)
• Минимум Скорость сигнализации остановки: 700–800 об/мин.
• Вес: около 17 г / 0,6 унции.
• Переключатель настройки функций. Описание: (любые изменения настроек необходимо повторить, прежде чем они вступят в силу)
• TFL (№ 1): канал ШИМ с самой низкой настройкой температуры, когда он включен, самая низкая ШИМ FAN1 составляет 40%; при отключении минимальная ШИМ FAN1 составляет 20%
• TP1 и TP2 (№ 2 и 3): Температурные зоны управления температурным каналом интерпретируются следующим образом (необходимо настроить используемый температурный датчик) :
• TP1 TP2 Ускоренная температура Полная температура ВЫКЛ 35℃ 45℃ ВКЛ ВЫКЛ 40℃ 55℃ ВЫКЛ ВКЛ 50℃ 70℃ ВКЛ ВКЛ 60℃ 90℃

Список пакетов:

1 х ШИМ-контроллер скорости вращения вентилятора

1 х Buzzle

1 зонд
