Цифровой контроллер XY-PWM — 3,3–30 В — генератор сигналов ШИМ прямоугольной формы — UART

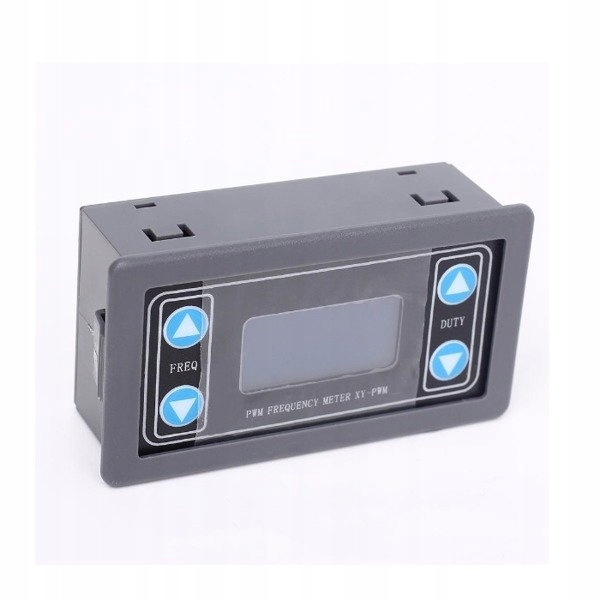

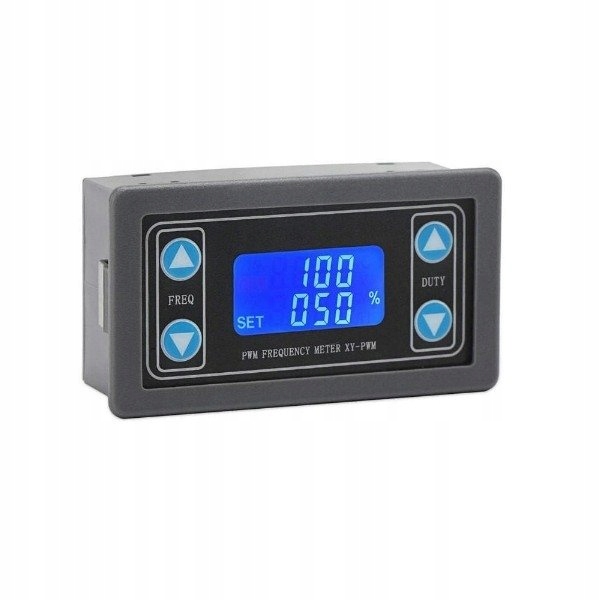

Цифровой контроллер XY-PWM представляет собой простой и удобный в использовании ШИМ-генератор с цифровым дисплеем и четырьмя кнопками управления. Встроенный последовательный интерфейс UART позволяет осуществлять управление с ПК.

Контроллер используется для регулирования скорости вращения электродвигателя постоянного тока, формирования тактового сигнала для MCU или импульсов для диммеров. Его можно использовать в качестве генератора прямоугольных импульсов, а также для строительных или учебных целей.

• Генератор изготовлен из компонентов хорошего качества, что обеспечивает более длительный срок службы.
• Простая конструкция и простота использования.
• ШИМ-контроллер со стабильной работой.

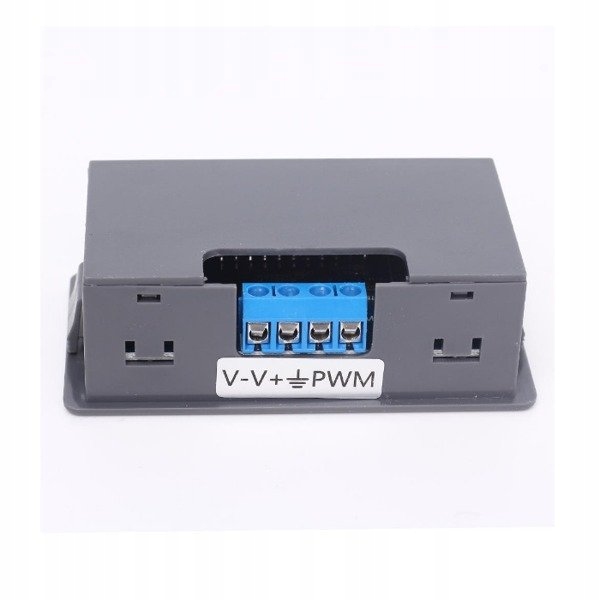

• Использует винтовые клеммы ARK для удобного и быстрого подключения.

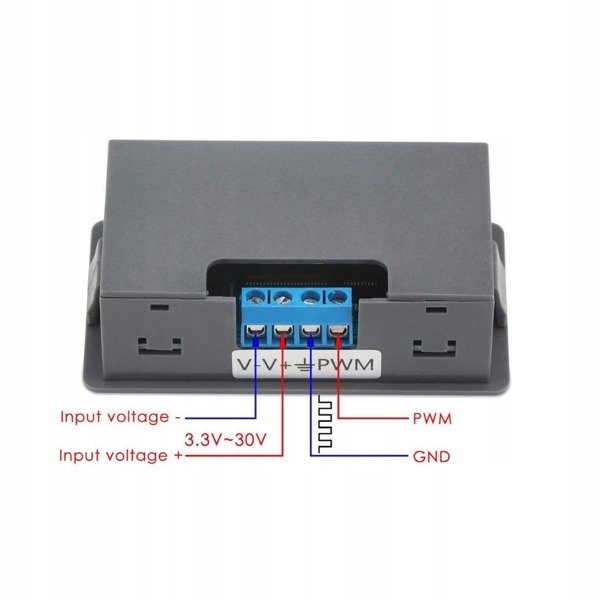

• Положительный и отрицательный полюс контроллера должны быть подключены. правильно, иначе он может сгореть.

Технические характеристики:

• Напряжение: 3,3–30 В постоянного тока.
• ШИМ-регулирование: 1 % - 100 %
• Частота ШИМ: 1 Гц–150 кГц
• Размеры: 71 x 39 x 26 мм
• Вес: 38 г

ПРИМЕЧАНИЕ:

Это всего лишь генератор без модуля тока - транзистора, поэтому КПД будет составлять несколько десятков мА. Для этого вы можете выбрать модуль питания, например:

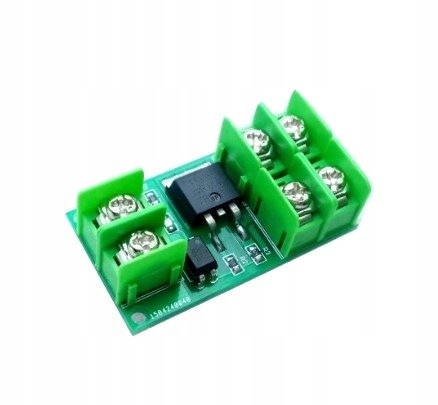

Модуль ШИМ-регулятора IRF530, доступный в нашем предложении

Модуль ШИМ-регулятора IRF530 (продается отдельно):
