РЕГУЛЯТОР ОСВІТЛЕННЯ ДЛЯ КУХНІ КОРИДОР, СХОДИ та ін

КОНТРОЛЛЕР СВЕТОДИОДНОГО ОСВЕЩЕНИЯ И АНИМАЦИИ СОКЛ-1 С ДАТЧИКОМ ОСВЕЩЕНИЯ

.

ПОЛЬСКИЙ товар высокого качества.

Контроллер освещения СОКЛ-1 предназначен для управления освещением лестниц, декора кухни или ванной комнаты, коридоров, переходов и т.п. во взаимодействии со светодиодными лентами и т.п.

К контроллеру можно подключить различные датчики (PIR-датчики движения, отражения, фотоэлементы и т. д.), определяющие движение человека. Выход контроллера с нагрузочной способностью 8А позволяет подключить длинную светодиодную ленту или другой аналогичный тип освещения. Контроллер также имеет встроенный датчик сумерек, поэтому освещение не включается днем. Однако ночью возможно включение светодиодной ленты на мощности 0-40% при отсутствии движения людей (дежурная подсветка). СОКЛ-1 имеет ряд регулировок, позволяющих настроить подсветку под предпочтения пользователя. Регулировка яркости освещения с помощью технологии ШИМ.

Принцип работы.

Контроллер имеет тройной триггерный вход, к которому можно подключить нормально открытые кнопки, датчики движения, прижимные коврики, инфракрасные барьеры, отражающие датчики расстояния и т. д.

Это позволяет подключать различные датчики, сигнал от датчика движения должен быть максимально коротким, желательно не дольше 2-3 секунд после прекращения движения человека перед датчиком.

Контроллер имеет встроенный датчик освещенности. Когда ярко (день), контроллер остается выключенным, а когда темно (ночь), контроллер переключается в режим, описанный в разделе следующие предложения. После получения сигнала от датчика (обнаружение движения человека) контроллер запускает последовательность, т.е. плавно (в течение примерно 1 секунды) включает светодиодную ленту, а затем светодиодная лента светится в течение заданного пользователем времени ( в диапазоне примерно от 2 секунд до 3,5 минут), а затем плавно гаснет примерно через 2 секунды, что является концом последовательности. При отсутствии движения человека контроллер находится в режиме ожидания, т.е. светодиодная лента остается затемненной или слегка подсвеченной в диапазоне 0-40% мощности (плавная регулировка потенциометром Р1). Постоянное время освещения также можно плавно регулировать. Порог дневного/ночного освещения также можно легко настроить с помощью потенциометра PR1. Для облегчения установки и настройки в контроллере имеется диод L1, который сигнализирует о том, находится ли контроллер в данный момент в ночном или дневном режиме, а также SW-кнопка, имитирующая сигнал внешнего датчика движения. Если мы хотим, чтобы контроллер работал постоянно (в том числе и днем), просто не подключайте датчик освещенности. Если мы хотим, чтобы контроллер работал только в определенные часы, мы можем включить его питание с помощью внешнего таймера (продается отдельно).

Установка и подключение.

Контроллер монтируется в сухом месте внутри помещения, обычно на DIN-рейке. Питание от источника постоянного тока 12 В с соответствующей силой тока с предохранителем на массовом кабеле, макс. 10 А. Сначала подключите датчик освещенности, затем светодиодную ленту, соблюдая полярность (плюс и минус). Эти разъемы находятся в верхней части контроллера на схеме ниже. Как видно на схеме, светодиодная лента представляет собой плюс, постоянно подключенный к источнику питания и управляемый со стороны минуса. Далее подключаем датчик движения к одной из входных дорожек контроллера (разъёмы внизу контроллера). Помните, что если мы не используем нормально закрытый вход, его следует закоротить куском провода (контакт M с контактом NC). И в самом конце включаем питание. Если мы используем датчик типа NO (нормально открытый), то подключаем датчик как на схеме ниже, т.е. выход самого датчика (реле) к выводам NO- и M, не забывая постоянно закорачивать (с кусок провода) контакты M и NC-. Датчики типа NO имеют релейный выход, который после обнаружения движения человека подает нормально разомкнутый сигнал на контроллер СОКЛ-1, т.е. соединяют вывод NO- с выводом M. Если использовать несколько нормально разомкнутых датчиков (например, на концах). освещенного коридора), их релейные выходы следует соединить параллельно. Подробнее об этом в инструкции - ссылка внизу описания.

Регулирующие элементы

Контроллер СКОЛ-1 имеет следующие элементы регулировки, доступные после снятия крышки контроллера:

1/ Потенциометр PR1 используется для регулировки порога переключения с дневного режима на ночной, т.е. насколько темно должно быть, чтобы контроллер распознал, что сейчас ночь, и начал реагировать на сигналы от внешний датчик движения. Настраиваем потенциометр PR1 после отключения питания контроллера,

2/ Потенциометр P4 используется для регулировки времени задержки переключения с дневного режима на ночной. Контроллер измеряет яркость освещения датчика СО (схема на предыдущей странице) постоянно, т.е. несколько раз в секунду. Если яркость освещения ниже установленного порога PR1 и сохраняется в течение времени, установленного P4, контроллер посчитает ее ночной и перейдет в ночной режим, о чем будет сигнализировать загорание диода L1. Время задержки можно регулировать в диапазоне примерно от 2 до 10 секунд, и это следует делать при выключенном питании контроллера. Поворачивая потенциометр Р4 по часовой стрелке, увеличиваем это время. Аналогичным образом контроллер переключится из ночного режима в дневной (L1 выключится),

3/ Потенциометр P1 используется для установки яркости покоя в ночном режиме. В течение дня выход светодиода всегда выключен. Однако ночью в режиме «ожидание» (когда последовательность не активируется датчиком движения) мы можем с помощью этого потенциометра установить остальную яркость, т.е. либо выключить светодиодное освещение, либо выставить любую яркость до максимума. около 40% мощности. Разумеется, как только контроллер получает импульс от датчика движения, он запускает типовую последовательность (подсветка до максимальной яркости, непрерывное освещение и плавное затемнение), а после окончания последовательности контроллер переключится на заданную яркость покоя. Диапазон регулировки P1 составляет от 0 до 40%, поворот по часовой стрелке на этот раз увеличивает. Потенциометр Р1 можно устанавливать как при отключенном питании, так и на постоянной основе, пока контроллер находится в режиме ожидания.

4/ Потенциометры P2 и P3 используются для установки времени непрерывного освещения последовательности. Это означает, что после получения сигнала от датчика движения это время от окончания включения до начала затемнения светодиодного освещения. Это время можно плавно установить в одном из трех диапазонов:

- короткий, т.е. регулируется от 2 до 20 секунд

- средняя, ​​т.е. от 11 до 65 секунд

- длинный, т.е. от 36 до 220 секунд

Пожалуйста, помните, что в середине последовательности, во время непрерывного освещения, контроллер получит еще один импульс от датчика движения, время сбрасывается и отсчитывается снова. Контроллер также имеет перемычку ZW. Если перемычка снята, на этапе непрерывного освещения счетчик времени будет обнуляться при каждом импульсе от датчика движения, но если перемычка останется включенной, то счетчик времени будет обнулен только в том случае, если контроллер СКОЛ-1 в данный момент находится в ночном режиме. режим при появлении сигнала от датчика движения. Дополнительную информацию можно найти в разделе «ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ» руководства в формате PDF.

На контроллере имеется диод L1, свечение которого означает, что контроллер в данный момент находится в ночном режиме. Также в СКОЛ-1 имеется SW-кнопка, имитирующая появление импульса от датчика движения, поэтому она пригодится при запуске и тестировании системы.

Технические данные:

Питание модуля 12В постоянного тока (11-13В)

Монтаж на DIN-рейку, ширина контроллера 54 мм

потребление тока в режиме ожидания ниже 20 мА

макс. выходная нагрузка: 8А

3-контактный вход датчика движения (замыкание, размыкание и напряжение)

Рабочая температура контроллера от 0 до +35C

Размеры контроллера 90 x 67 x 54 мм

Вес контроллера 100 грамм

Ссылка на руководство пользователя http://cosmogate.pl/slawek/INS/SKOL.pdf

.

Ссылка на видео, где можно увидеть используемый драйвер

(только в подсветке кухни):   https://www.youtube.com/watch?v=wjRSMNlJwSw

.

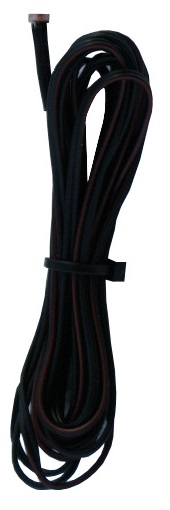

В комплект входят: контроллер, датчик освещенности на кабеле, инструкция в формате PDF (вышлю на почту)
