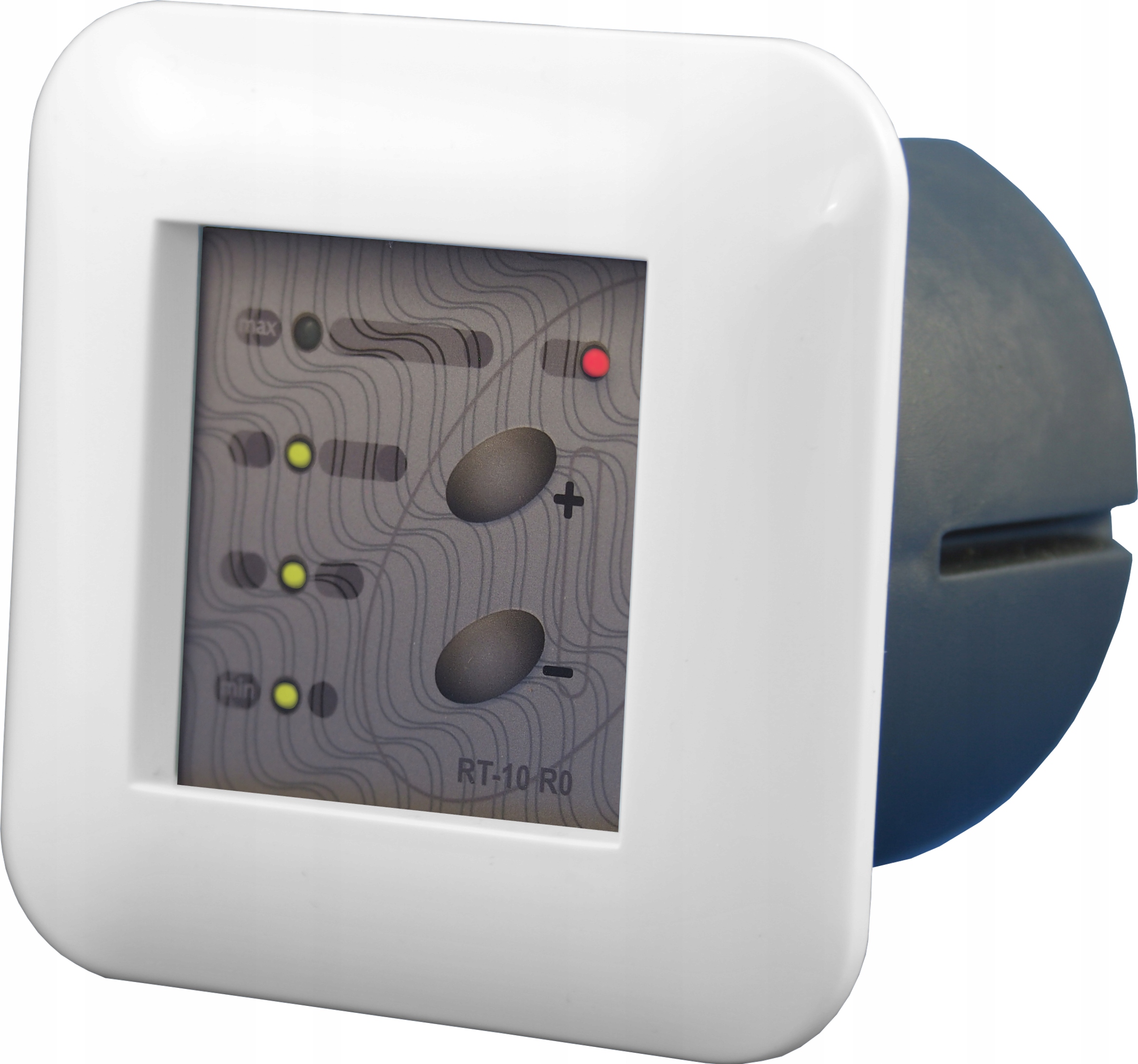

РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА RT-10P ТАТАРЕК МИКРОПРОЦЕССОРНЫЙ КОРОБКА СКРЫТОГО МОНТАЖА

Код: 9997049491
Как заказать
4851 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №44159915
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 3

Заказывая «РЕГУЛЯТОР ОБОРОТІВ ВЕНТИЛЯТОРА РТ-10П Tatarek», вы можете быть уверены, что данное изделие из каталога «Регуляторы оборотов» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА

TAREK RT-10P Устанавливается заподлицо

для точного регулирования скорости

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

  • РАБОТАЕТ КАК ВКЛ/ВЫКЛ
  • МАКС. ТОКОВАЯ НАГРУЗКА - 1,8 А
  • МАКС. МОЩНОСТЬ ВЕНТИЛЯТОРА - 400 Вт
  • ДИАПАЗОН ПЛАВНОЙ РЕГУЛИРОВКИ СКОРОСТИ - 10÷100%
  • ВЫБОР ТИПА ПОДКЛЮЧЕННОЕ УСТРОЙСТВО (ОПИСАНИЕ НИЖЕ)
  • ИЗВЕСТНЫЙ ПОЛЬСКИЙ ПРОИЗВОДИТЕЛЬ - ТАРЕК
  • ПИТАНИЕ - НЕПРЕРЫВНОЕ
  • ВЫСОКОЕ КАЧЕСТВО РАБОТЫ
  • МОНТАЖ НА ФЛЮС (КОРОБКА В КОМПЛЕКТЕ)
  • ЛЕГКАЯ ЭКСПЛУАТАЦИЯ И УСТАНОВКА

ОПИСАНИЕ:

Контроллер RT10 предназначен для точного регулирования скорости вентиляторов различных типов. . Регулятор предназначен для работы с двигателями, обороты которых зависят от действующего напряжения, подаваемого на двигатель вентилятора. Исполнительным элементом регулятора является симистор, который, управляемый под соответствующим углом фазы по отношению к напряжению сети, управляет двигателем вентилятора.

Допускается управление несколькими вентиляторами. если общий используемый ток не превышает предельно допустимый ток потребления регулятора.

КОНСТРУКЦИЯ

Корпус регулятора изготовлен из АБС-пластика, устойчивого к повреждениям и ультрафиолетовым лучам. Регулятор отличается высокой эффективностью и точностью управления.

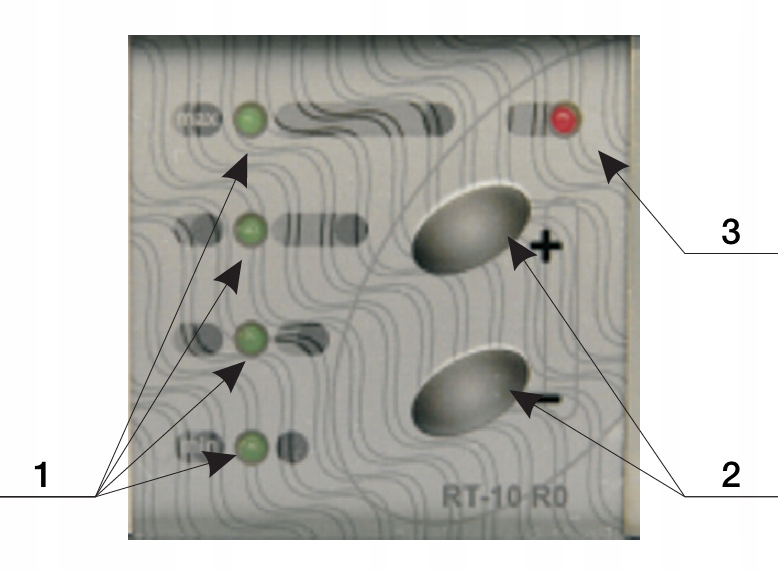

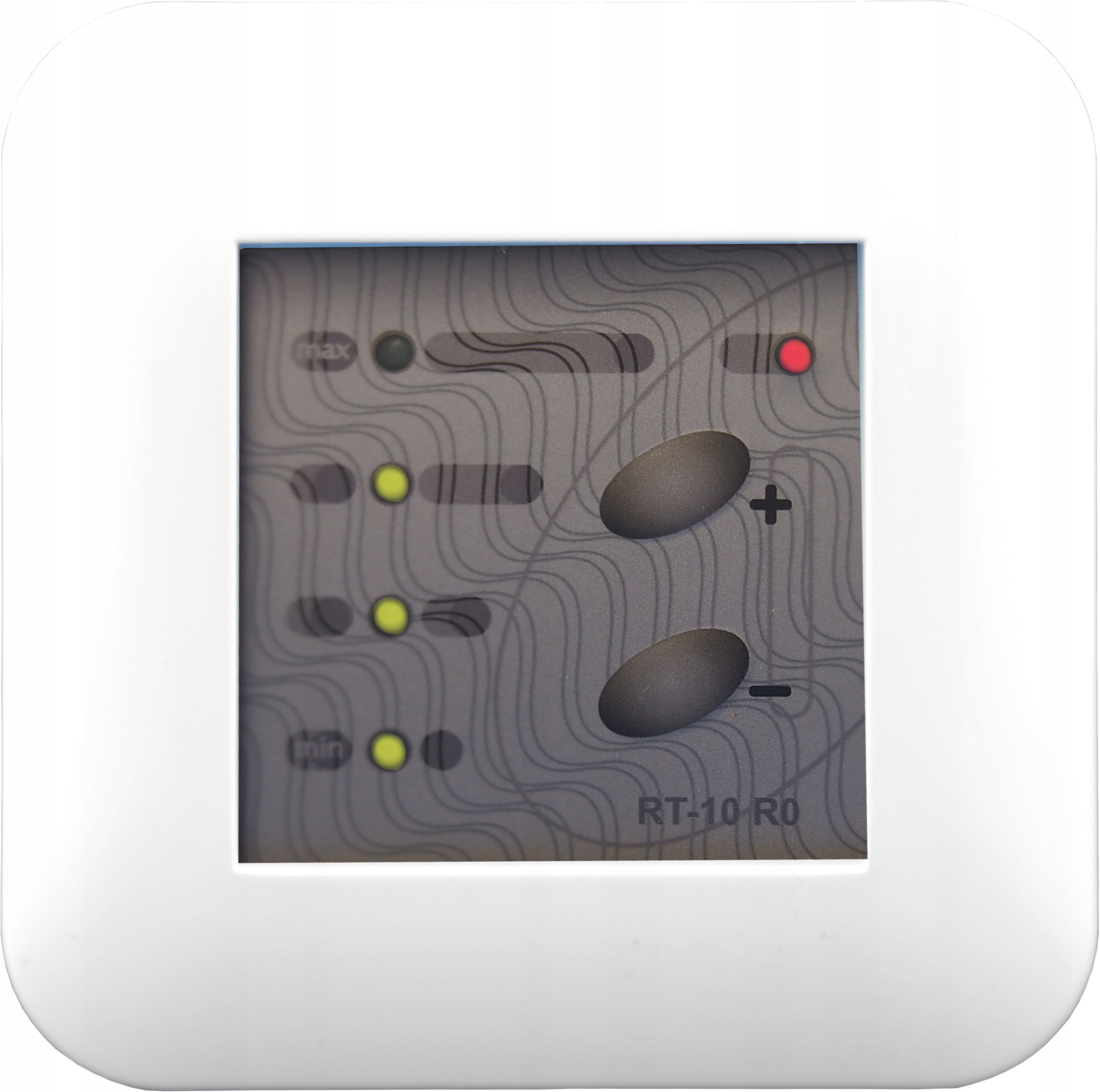

В левой части рабочего стола расположены четыре индикатора, указывающие (1) уровень управления. Когда вентилятор выключен, все четыре индикатора не горят. Затем по мере увеличения оборотов первая лампочка снизу начинает мигать сначала короткими импульсами, потом длинными. При дальнейшем увеличении оборотов свет горит постоянно. Следующие индикаторы указывают на еще более высокую скорость вращения вентилятора, вплоть до максимальной, при которой все четыре индикатора горят постоянно. В правой части рабочего стола расположен индикатор наличия питания (3), подключенного к контроллеру, и две кнопки (2) для изменения скорости вращения вентилятора.

  • Световые индикаторы, указывающие степень регулирования частоты вращения двигателя.
  • Кнопки увеличения и уменьшения оборотов двигателя.
  • Световой индикатор, указывающий наличие питания.

    • РЕГУЛИРОВАНИЕ В СЕРВИСНОМ РЕЖИМЕ

    Для обеспечения работы контроллера с максимально широким спектром различных типов вентиляторов контроллер оснащен двумя алгоритмами управления. Адаптацию метода управления к типу вентилятора может выполнить в сервисном режиме установщик при установке контроллера или производитель контроллера.

  • Лампочки, указывающие выбор типа вентилятора (двигатель вентилятора).
  • Клавиша «+» используется для входа в сервисный режим.

    • Сервисный режим введён. удерживая клавишу (2) при подаче напряжения питания на регулятор.

    РЕГУЛИРОВАНИЕ В СЕРВИСНОМ РЕЖИМЕ - ВЫБОР АЛГОРИТМА УПРАВЛЕНИЯ

    Алгоритм должен быть выбран установщиком контроллера при первом запуске- вверх.

    После запуска сервисного режима нажмите клавишу «—» (3), чтобы изменить тип двигателя вентилятора. Два индикатора (1 или 2) указывают выбранный в данный момент тип двигателя.

    Если клавиша не нажимается в течение восьми секунд, контроллер переключается в обычный режим. эксплуатации.

    p>

    Примеры типов двигателей:

    • первый тип (мигает индикатор 1) - 8 шведских крон, WBS 6 и аналогичные< /li>
    • второй тип (свет мигает 2) – RV 14 и аналогичные

    ТЕХНИЧЕСКИЕ ДАННЫЕ и СХЕМА ПОДКЛЮЧЕНИЯ

    • Номинальное напряжение питания - 230 В
    • Номинальная частота - 50 Гц
    • Максимальная мощность вентилятора - 1÷400 Вт
    • Максимальная токовая нагрузка - 1,8 A
    • Питание — постоянное
    • Предохранитель — WTAF-3,15A/250В
    • Внешние размеры (вместе с коробом скрытого монтажа) - 71x71x62,5 мм
    • Внешние размеры. крышка (декоративная панель) - 80,5х80,5х9 мм
    • Степень защиты - IP 20

    < b >МАРКИРОВКА НА СХЕМЕ:

  • Коробка для скрытого монтажа (в комплекте)
  • Регулятор RT-10
  • Винты
  • Маскирующая крышка

    • УСТАНОВКА РЕГУЛЯТОРА – РАЗМЕРЫ ОТВЕРСТИЙ

    I. Размеры проема для контроллера, монтируемого в кирпичную стену

    II. Размеры проема для регулятора, монтируемого в гипсокартонной стене (гипсокартоне)

    ПРИМЕР ПРИМЕНЕНИЯ К СУЩЕСТВУЮЩЕЙ СИСТЕМЕ DGP
