Контроллер IBM-TRON 3100GHE

ВНИМАНИЕ! ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ ТОЛЬКО ОПИСАНИЕ В СОДЕРЖАНИИ ПРЕДЛОЖЕНИЯ!

В связи с тем, что в процессе продукционирования Аллегро неправильно совмещает предложения с товарами, учитывая лишь несколько параметров, просьба ИСПОЛЬЗОВАТЬ ТОЛЬКО ОПИСАНИЕ В СОДЕРЖАНИИ ПРЕДЛОЖЕНИЯ, а не в названии товара, которое может быть неверным.

К сожалению, мы не имеем на это никакого влияния и, несмотря на предоставление правильных параметров, Аллегро неправильно совмещает предложения с товарами.

Общая информация

Контроллер IB – Tron 3100GHE представляет собой независимый микропроцессорный контроллер, оснащенный большим жидкокристаллическим ЖК-дисплеем. Контроллер предназначен для управления наземными теплообменниками (GHE) путем управления заслонками и клапанами с помощью приводов или вентиляторов.

Модель серии IB - Tron 3100GHE позволяет управлять пассивным нагревом. и процессы охлаждения. Интеллектуально выбирает источник тепла/охлаждения с учетом трех разных температур.

Профессиональный и интеллектуальный контроллер для управления системами, в которых необходимо выбрать источник тепла или холода из двух разных источников, одновременно защищая здание против чрезмерного охлаждения.

Принцип работы:

Контроллер предназначен для управления процессом пассивного обогрева и охлаждения установок, оснащенных двумя различными источниками тепла/охлаждения. Практическим примером такой системы является вентиляционная установка, оснащенная наземным теплообменником (ГТО).

Наземный теплообменник – это устройство, предназначенное для вентиляции здания, с помощью которых можно получить природную возобновляемую энергию. Идея работы устройства основана на том, что на глубине от 1 до 4 метров поддерживается практически постоянная температура грунта в течение всего года. В нашей климатической зоне на этой глубине температура грунта составляет примерно +10 градусов С (+/- 1,5 градуса С). На самом деле ГТЭ расположен очень неглубоко, иногда даже над землей в случае высокого уровня грунтовых вод. Однако благодаря специальной конструкции GHE может быть размещен на глубине 5-6 м от поверхности земли.

Пассивное охлаждение: Горячий наружный воздух забирается через впускное отверстие. Затем, протекая через ГТЭ, он отдает избыточную тепловую энергию в холодную землю – тем самым охлаждая себя. Предварительно охлажденный воздух направляется в вентиляционную установку, которая затем может подвергнуть его дальнейшей термической обработке или направить в помещения.

Пассивное отопление: Принцип работы: полная противоположность пассивному охлаждению. Поступающий холодный воздух, проходящий через GHE, нагревается более теплой землей.

В разное время внешняя температура более благоприятна, чем после прохождения через GHE. Например, в теплый и солнечный зимний день наружная температура выше, чем после прохождения через ГТО, или летней ночью наружная температура ниже, чем после прохождения через ГТО. Тогда наружный воздух следует направить непосредственно в вентиляционную установку, минуя ГТО.

Описываемый ГТО бывает трубчатого, гравийного или диафрагменного типа. Наружный воздух направляется в вентиляционную установку через ГГЭ или напрямую с помощью воздушных заслонок с приводом, например типа IB-Fxxx (доступны на других аукционах).

Поскольку в большинстве случаев сопротивление воздуху прохождение через GHE намного выше, чем сопротивление непосредственно всасываемому наружному воздуху, достаточно использовать только одну заслонку на канале, подающем непосредственно наружный воздух. При открытии этой заслонки воздух будет всасываться непосредственно снаружи. Закрытие воздухозаборника через ГГЭ.

В ситуациях, когда сопротивление непосредственно подаваемому воздуху столь же велико, как и воздуху, направляемому через ГГЭ или ожидаемые сопротивления не ясны - следует использовать две заслонки, работающие поочередно (один закрыт, другой открыт).

Если сопротивление ГТО значительное, может потребоваться использование дополнительного вентилятора для поддержки ГТО.

Примерная эксплуатационная схема трубно-гравийного ГГЭ:

Пример подключения с одной воздушной заслонкой:

Пример подключения с одной воздушной заслонкой и дополнительным дожимным вентилятором:

Пример подключения с двумя поочередно работающими заслонками:

Другим типом GHE является гликолевый GHE. Его работа основана на том, что воздух не направляется под землю и не нагревается/охлаждается напрямую, а осуществляется косвенно через теплообменник, установленный на воздуховоде, подающем воздух в вентиляционную установку. Холод/тепло поступает от нижнего источника, которым может быть земля, через систему заглубленных в нее вертикальных или горизонтальных труб. После включения циркуляционного насоса энергия собирается из земли и выбрасывается в воздух через соответствующий теплообменник.

Нижний источник также может представлять собой эффективный глубокий колодец, который будет работать как источник охлаждения, но не будет эффективным источником пассивного отопления.

p>

Контроллер IB-Tron 3100GHE выбирает оптимальный источник тепла в процессе пассивного охлаждения и нагрева — он выбирает, должен ли воздух проходить через GHE или вводиться непосредственно снаружи через соответствующий теплообменник.

Нижний источник также может быть эффективным глубоким колодцем, который будет работать как источник охлаждения, но не будет эффективным источником пассивного обогрева.

Логика работы зависит от текущего сезона. Летний и зимний сезоны могут быть установлены постоянно или изменяться автоматически в зависимости от средней температуры наружного воздуха Т2 (если этот датчик подключен).

В зимний сезон предусмотрено пассивное отопление – выбирается более теплый источник.

В летний сезон реализовано пассивное охлаждение — выбирается более прохладный источник.

Если в зимний сезон и при пассивном обогреве нет риска перегрева помещения, то летом В сезон, когда реализовано пассивное охлаждение, существует реальный риск чрезмерного охлаждения помещения. Поэтому контроллер позволяет включить соответствующую защиту.

Если указанная выше опция защиты активна и внутренняя температура (измеренная встроенным датчиком температуры) ниже минимальной температуры в В летний сезон выбирается более теплый источник для защиты от чрезмерного охлаждения помещения.

Примечание: Если активирована функция защиты от чрезмерного охлаждения, контроллер следует устанавливать в эталонном помещении. помещение, где температура является репрезентативной для всего здания. В качестве альтернативы контроллер следует разместить в помещении, где чрезмерное охлаждение мешает пользователям здания (например, в спальне).

Датчик температуры Т1 размещается в воздуховоде и показывает температуру воздуха, поступающего в вентиляционную установку. .

Ввиду специфической конструкции ГТО, непосредственное определение температуры воздуха, поступающего в вентустановку после прохождения ГТО, без его предварительного включения невозможно. Поэтому, если выбранным в данный момент источником является приток (непосредственно наружный воздух - П1), следует периодически выбирать источник П2 (запускать ГТО) в целях тестирования, чтобы определить, какие параметры будет иметь воздух после прохождения через ГТО (в случае гликолевого ГТЭ после включения циркуляционного насоса). Только после завершения тестовой эксплуатации ГТО правильно измеряется температура Т1, что учитывается при выборе источника.

Период времени, в течение которого необходимо провести испытание ГТО, чтобы определение соответствующей температуры сравнения определяется как тест на разрыв P2. перерыв в тесте GWC выражается в минутах. Ее величина зависит главным образом от типа и размера ГТЭ, а точнее от того, как часто может меняться тепловой режим в ГТЭ. В ГВК, типичном для односемейных домов, это значение составляет 90 минут.

Определяется время, определяющее, как долго будет проходить испытание ГВК, после чего произойдет фактическое измерение температуры Т2. как Период испытания P2. Выражается в секундах.

Его значение зависит от типа и размера ГТО, расстояния и точности изоляции вентиляционных каналов между ГТО. и датчик Т2. Период тестирования P2 следует установить эмпирически или вызвать соответствующую функцию калибровки. В ГТЭ, типичном для односемейных домов, это значение составляет 120 секунд.

Как правило, вторым источником является приток (прямая подача воздуха снаружи). Если подключен датчик Т2, который показывает внешнюю температуру, она учитывается в качестве сравнения для выбора лучшего источника.

Для оптимальной работы установки в системе впуска

Примеры работы: датчик Т1 и Т2

Типовая установка ГТО и внешний забор воздуха – прямой забор воздуха снаружи, минуя ГТО. Система с одной заслонкой.

• открыта заслонка – воздух поступает из воздухозаборника (Р1);
• закрыта заслонка – воздух поступает через ГТО (Р2);

Датчики Т1 и Т2 подключаются, как описано ранее.

Период проверки Р1 (для воздухозаборника) устанавливается равным 0. Значение перерыва проверки Р1 (для воздухозаборника) ) не имеет значения из-за нулевого значения периода теста P1.

Период теста P2 (для GHE) был установлен на 120 секунд (именно столько времени требуется воздуху, чтобы пройти через GHE). к датчику Т1). Тестовый перерыв P2 (для GWC) установлен на 90 минут.

Текущий сезон — лето.

Пример логики работы контроллера:

• воздух нарисовано снаружи. Температура сравнения P1 (для впуска) всегда является текущим показанием T2.
• Через 90 минут он переключается на GHE и работает в течение 120 секунд. По истечении этого периода температура датчика Т1 сохраняется как температура сравнения P2 (для GHE).
• Если температура сравнения P2 ниже, чем температура сравнения P1, источник все время остается P2. В противном случае он переключается обратно на P1 (впуск).
• Если воздух всасывается GHE, температура сравнения P2 (для GHE) является текущим показанием температуры T1, при условии, что рабочее время на GHE превысило как минимум значение его периода тестирования – в противном случае это значение берется из последнего действительного показания. Если температура сравнения П1 (для забора, текущее показание Т2) падает ниже температуры сравнения П2 (для ГВК), происходит переключение на источник П1 (забор).
• 5. Вернитесь к сути. 1.

Примечание: Если в процессе работы контроллера окажется, что внутренняя температура упала ниже минимальной температуры, что означает чрезмерное охлаждение, выбирается более теплый источник .

Примечание: Возможно переключение источника с P1 (прием) на P2 (GWC) до истечения интервала проверки P2 (пункт 2 вышеуказанного алгоритма) . Это можно сделать на основе ранее сохраненной сравнительной температуры P1 (из предыдущих циклов), поскольку это может указывать на лучшие параметры источника P2 (GWC).Чтобы обеспечить правильную работу контроллера, интервал испытаний всегда должен быть длиннее. чем период испытания для данного источника.

Примеры работы: только датчик T2

Установка GHE и внешний забор воздуха – прямой забор воздуха снаружи , минуя ГЭХ. Система с одной заслонкой.

• открыта заслонка – воздух поступает из воздухозаборника (Р1);
• закрыта заслонка – воздух поступает через ГТО (Р2);

Подключен только датчик Т1. Датчик Т2 не подключается из-за невозможности прокладки кабеля или из-за значительного расстояния от воздухозаборника до входа в приточно-вытяжную установку (до места измерения Т1).

Альтернативный вариант: А система с двумя сдвоенными ГТО, работающими поочередно.

p>

Период испытания Р1 (для воздухозаборника) был установлен равным 30 секундам (именно столько времени протекает воздух от воздухозаборника до Т1). датчик прослужит). Из-за возможности частого изменения внешних условий интервал проверки Р1 (для воздухозаборника) был установлен равным 45 минутам.

Период проверки Р2 (для ГГЭ) был установлен на 120 секунд (это это время, необходимое воздуху для прохождения через GHE к датчику T1). Тестовый перерыв P2 (для GWC) установлен на 90 минут.

Текущий сезон — лето.

Пример логики работы контроллера:

• воздух нарисовано снаружи. Температура сравнения P1 (для впуска) — это текущие показания.

Функции

• Большой жидкокристаллический ЖК-дисплей с синей подсветкой (опция), отображающий текущую температуру и другую информацию.
• Синий экран подсветка (подсветка включается при нажатии любой кнопки и выключается через некоторое время бездействия).
• Эстетичный и современный внешний вид.
• Простое, интуитивное управление и программирование.
• Работа на основе одной, двух или трех температур.
• Реализация пассивного нагрева и охлаждения.
• Защита от чрезмерного охлаждения.
• Питание от сети - батареи не требуются – есть память и резервные часы.
• Температура отображается с точностью до 0,1 oC.
• Возможность калибровки устройства (внешние датчики на длинных кабелях, независимая калибровка Т1 и Т2). Регулируемый гистерезис.
• Тестовый запуск устройств для измерения.
• Функция ТЕСТ.
• Блокировка клавиатуры.

Комплект поставки

• 1x термостат (главная панель)
• 1x силовой модуль
• 1x стандартный датчик температуры ( TSC-8200)
• 1x датчик температуры на силиконовом кабеле (TSC-8201)
• 1x Настоящее руководство

Технические данные

• Энергопотребление: <2 Вт
• Темп. хранение: -5 ÷ 50 ºC
• Температура. отображается: -20 ÷ 100 ºC каждые 0,1 ºC
• Диапазон настройки: 5 ÷ 90 ºC каждые 0,5 ºC
• Точность измерения : 1 ºC
• Гистерезис: 1 ÷ 10 ºC каждые 1 ºC
• Интервалы испытаний: 1 ÷ 5999 минут
• Период тестирования: 0 ÷ 5999 сек.
• Макс. нагрузка: 2 кВт на канал
• Питание: 230 В переменного тока
• Корпус: ABS
• Дисплей: ЖК-дисплей (3,2 дюйма)
• Размеры [мм]: 120x120x23
• Управление: Электронное
• Уровень защиты: IP30
• Временное резервное копирование: 36 месяцев

Структура контроллера

Контроллер IB–Tron 3100GHE состоит из двух частей: основной панели с ЖК-дисплеем и клавиатурой и релейного модуля. . p>

Оба модуля соединяются друг с другом с помощью многожильного кабеля.

Размеры

Панель управления

1 — Дисплей

2 — Кнопка M

3 — Кнопка P

4 — Температура датчик

5 – кнопка ВВЕРХ

6 – кнопка ВНИЗ

7 – <кнопка b> ФАН/ОК

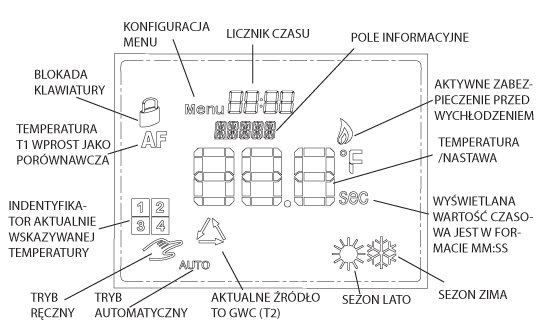

ЖК-дисплей

Установка

Две части корпуса основной панели контроллера должны быть разделены. Для этого вставьте плоскую отвертку в две видимые прорези внизу панели и подденьте пластиковые крючки.

Отцепив крючки, осторожно отделите обе половины основной панели. Во избежание повреждения корпуса начинайте отделение с нижней части панели (со стороны крючков).

После разделения обеих частей отсоедините шлейф, соединяющий основную панель с исполнительным модулем, потянув за вилку из розетки на передней панели.

Кабели контроллера, выведенные в электроустановочную коробку, должны быть подключены к соответствующим клеммам контроллера в соответствии с инструкцией. Подключение должно выполняться при выключенном питании.

Осторожно уложите лишние провода в электромонтажную коробку, избегая напряжения, которое может привести к выдергиванию проводов из клемм.

Поместите исполнительный модуль контроллера в электроустановочную коробку и прикрутите заднюю часть корпус основной панели с двумя винтами.

Подключите ленточный кабель к разъему на передней панели главной панели.

Соедините две части контроллера, начиная с крючков в верхней части устройства и заканчивая крючками на внизу.

Для скрытого монтажа рекомендуется использовать прямоугольную монтажную коробку размерами 80x80x50 мм.

Коробка продается на отдельном аукционе.

Модуль реле

• 1, 2 - Между этими клеммами должен быть подключен датчик температуры Т1 - температура в приточном канале;
• 1, 3 - Датчик температуры Т2 - между этими клеммами должен быть подключен внешний датчик температуры ;
• 4 - Фаза появляется на этом выходе при выборе источника P1 (впуска);
• 5 - Фаза появляется на этом выходе при выборе источника P2 (GHE) ;
• 6 - Нулевой провод электросети 230В;
• 7 - Фазовый провод электросети 230В;

Руководство пользователя:

Подробное руководство пользователя на польском языке:

http://download.insbud.net/pl/manuals/pl_ibtron_3100ghe .pdf
