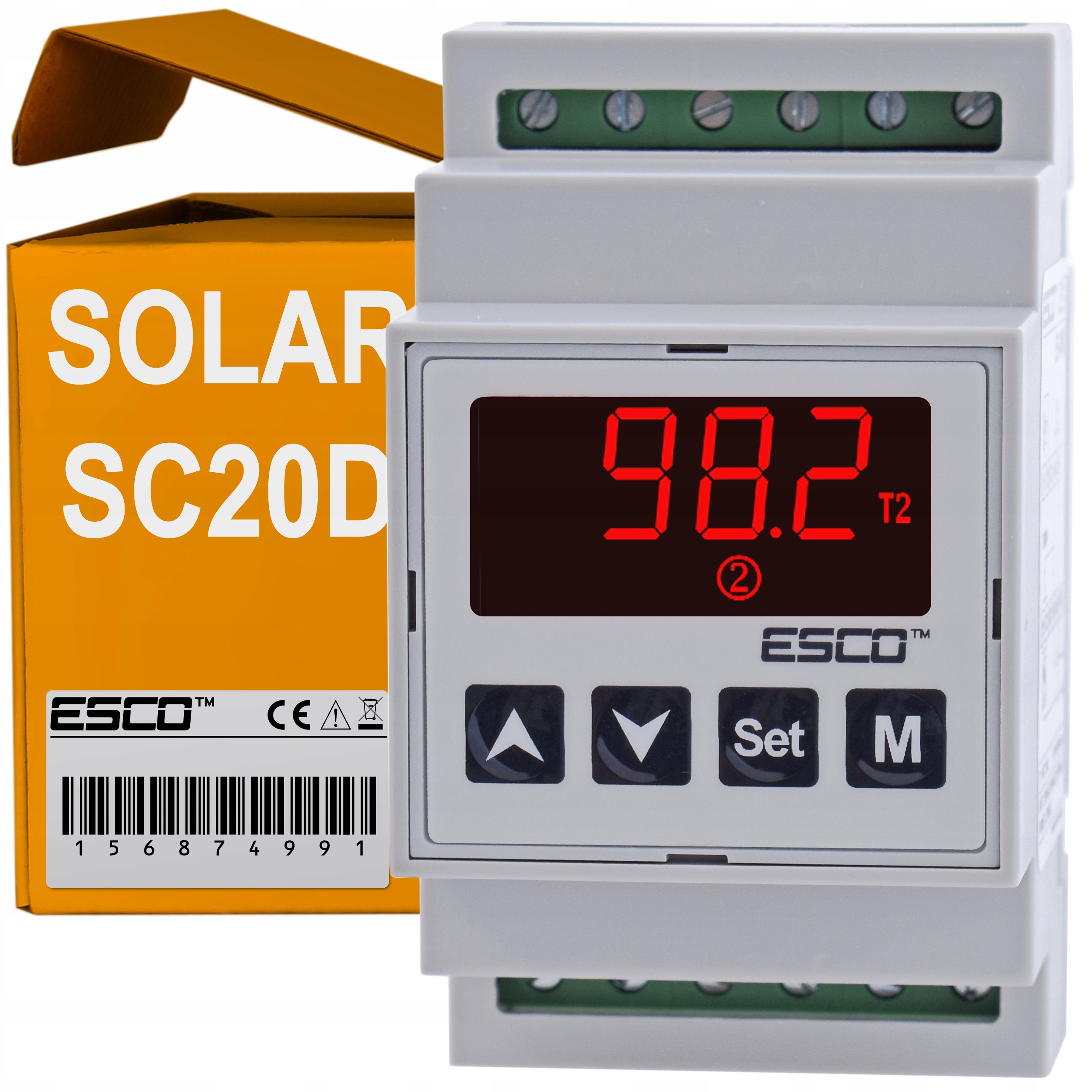

Температурный регулятор на DIN-рейку, универсальный (управление солнечным коллектором, камином, циркуляционными насосами, обогревателем+вентилятором), НЕТ: SC20D

SC-20D предназначен для управления системой отопления или охлаждения. В зависимости от конфигурации регулятор может управлять простыми системами, такими как котел или циркуляционный насос, а также сложными системами, например, солнечным коллектором или камином с водяной рубашкой.

• 3 режима работы на выбор:

• 3 температурных порога: контроль + 2 сигнализации
• Авария по высокой и низкой температуре Релейный выход и зуммер с сигнализацией
• 2 релейных выхода: основной 20А и сигнальный 8А
• В комплект входят 2 датчика NTC

Регулирование основано на измерении от одного или двух датчиков температуры:

• при измерении от одного датчика контроллер поддерживает заданную температуру путем включения основного выход в режим «нагрев» или «охлаждение» с заданным отклонением (гистерезис регулируется в диапазоне 0,1....20°С).
• при измерении от двух датчиков Пользователь может выбрать режим работы контроллера: выход включается по разнице или среднему значению двух датчиков температуры. В дифференциальном режиме контроллер включит, например, циркуляционный насос коллектора после достижения необходимой разницы между датчиками бака и коллектора. В режиме усреднения регулятор работает как обычный терморегулятор с функцией сигнализации, за исключением того, что значение измерения рассчитывается из среднего арифметического показаний двух датчиков температуры, например, на двух концах трубопровода или резервуара.

SC -20D имеет возможность установить два дополнительных порога сигнализации:

сигнализация высокой и низкой температуры при превышении, выход вспомогательного реле и Включится внутренний зуммер. При возникновении тревоги основной выход может быть заблокирован во включенном или выключенном положении (зависит от системы, например, при повышении температуры в камине необходимо включить насос для охлаждения контура).

Универсальный регулятор, предназначенный для регулирования температуры в системах отопления:

• Отопитель и сигнализация
• Отопитель и вентилятор
• Циркуляционный насос центрального отопления. с внешней сигнализацией
• Циркуляционный насос ГВС с внешней сигнализацией
• Солнечный коллектор с внешней сигнализацией
• Солнечный коллектор и циркуляционный насос котла
• Камин с водяной рубашкой
• Камера, инкубатор с два датчика

Примеры схем управления устройством с помощью контроллера SC20D.

Примеры схем управления устройством с помощью контроллера SC20D.

Схема подключения управления насосом коллектора и сигнализацией.

• Т1 - датчик температуры бака
• Т2 - датчик температуры коллектора
• Pk - коллектор насос
• Сирена сигнализации - макс. 400 Вт 230 В ~

Технические данные:

Входы:

• два датчика температуры NTC 5 кОм при 25°C
• цифровой вход

Диапазон измерения: -50...+150°C

Точность измерения: +/- 0,5°C

Разрешение: 0,1°C во всем диапазоне

Дисплей: LED, 4 цифры высотой 11 мм с графикой значки

Метод настройки: ВКЛ-ВЫКЛ с гистерезисом

Выходы:

• основной : реле 20А 4,5кВт, ресурс 100000 циклов
• сигнализация: реле 8А 1,5кВт, ресурс 100 тыс. циклов

Функции:

• 3 режима работы контроллера: нормальный, дифференциальный, усредняющий.
• высокая сигнализация. и низкая температура сигнализируется звуковым и релейным выходом.
• Звуковая сигнализация неисправности датчика и активации цифрового входа.

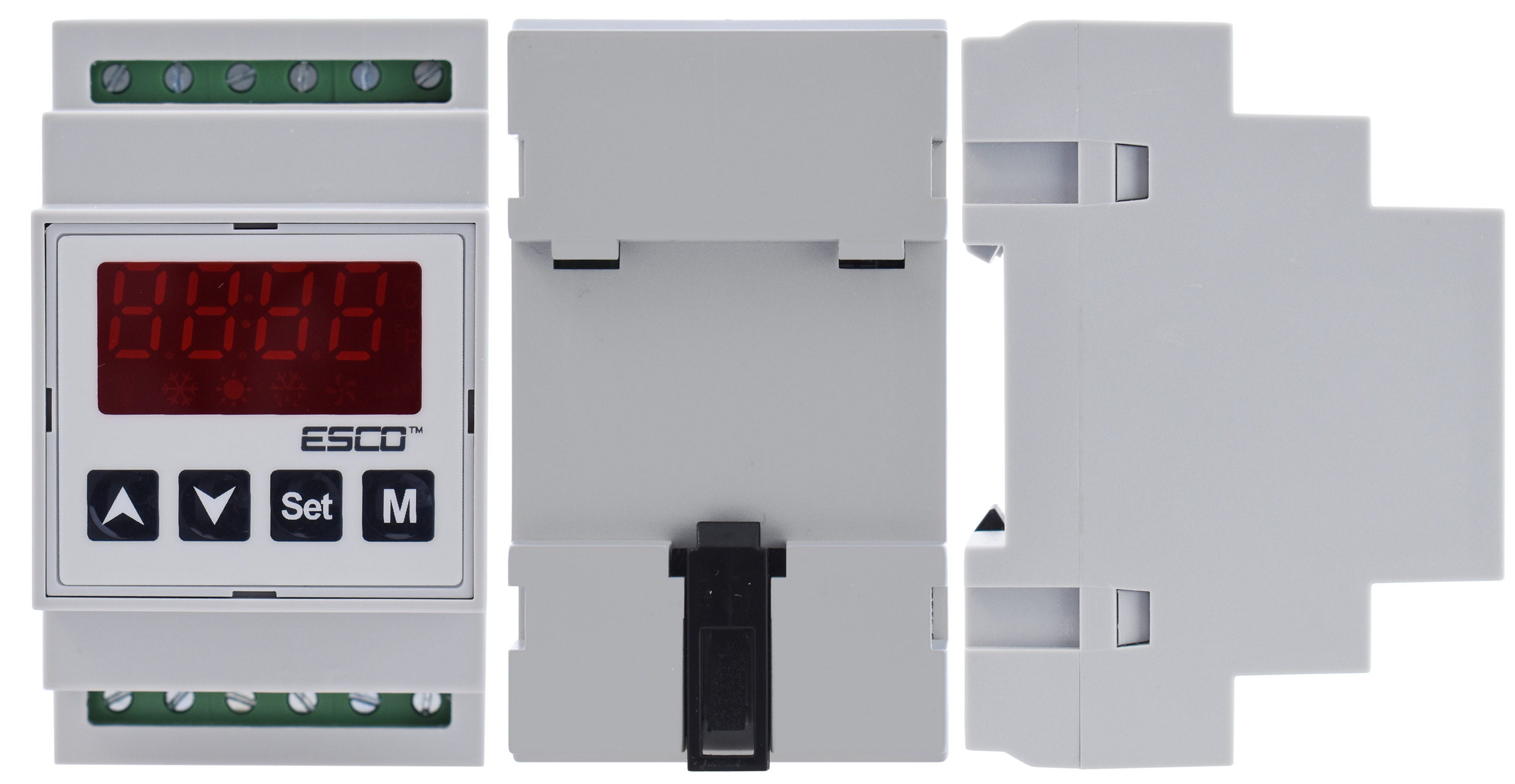

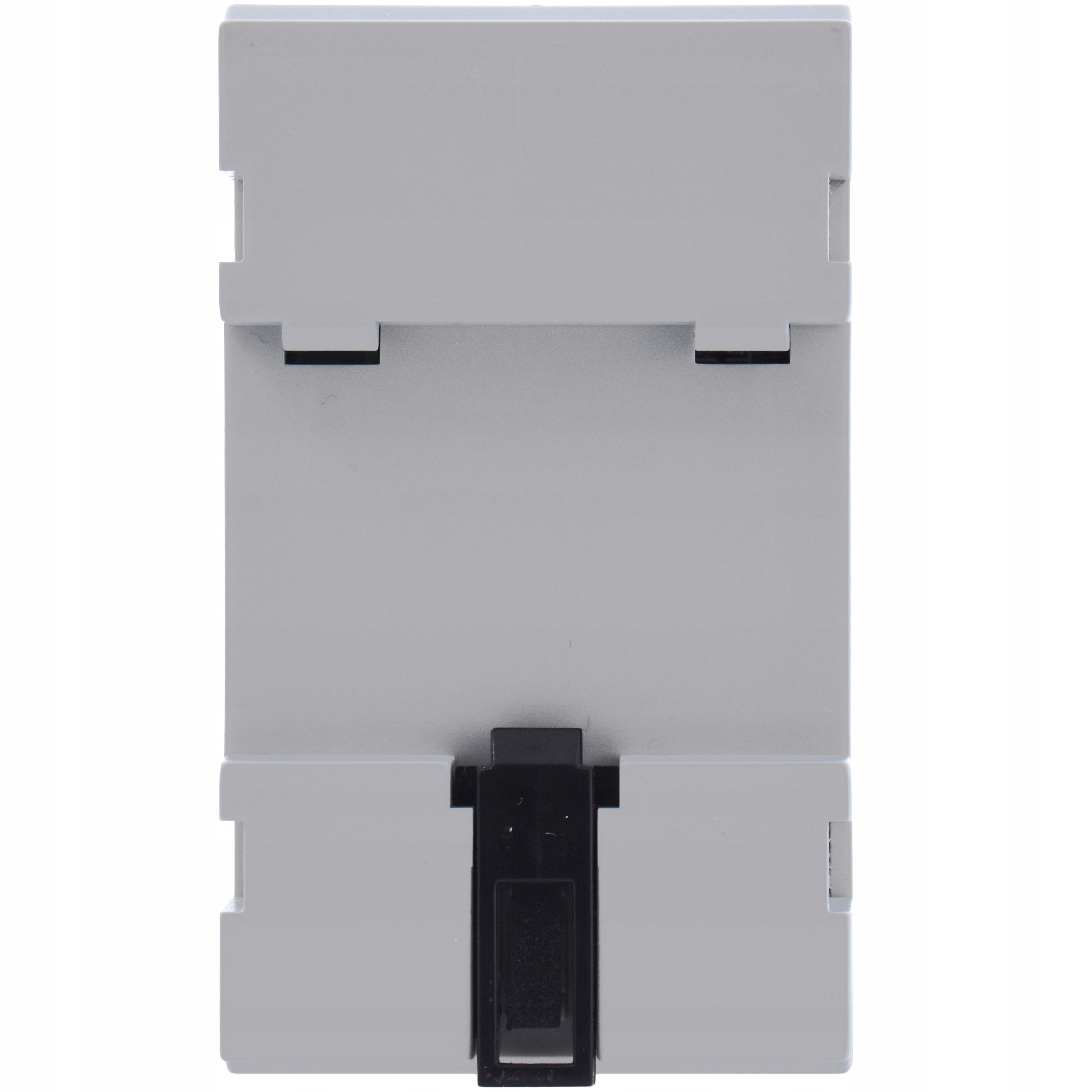

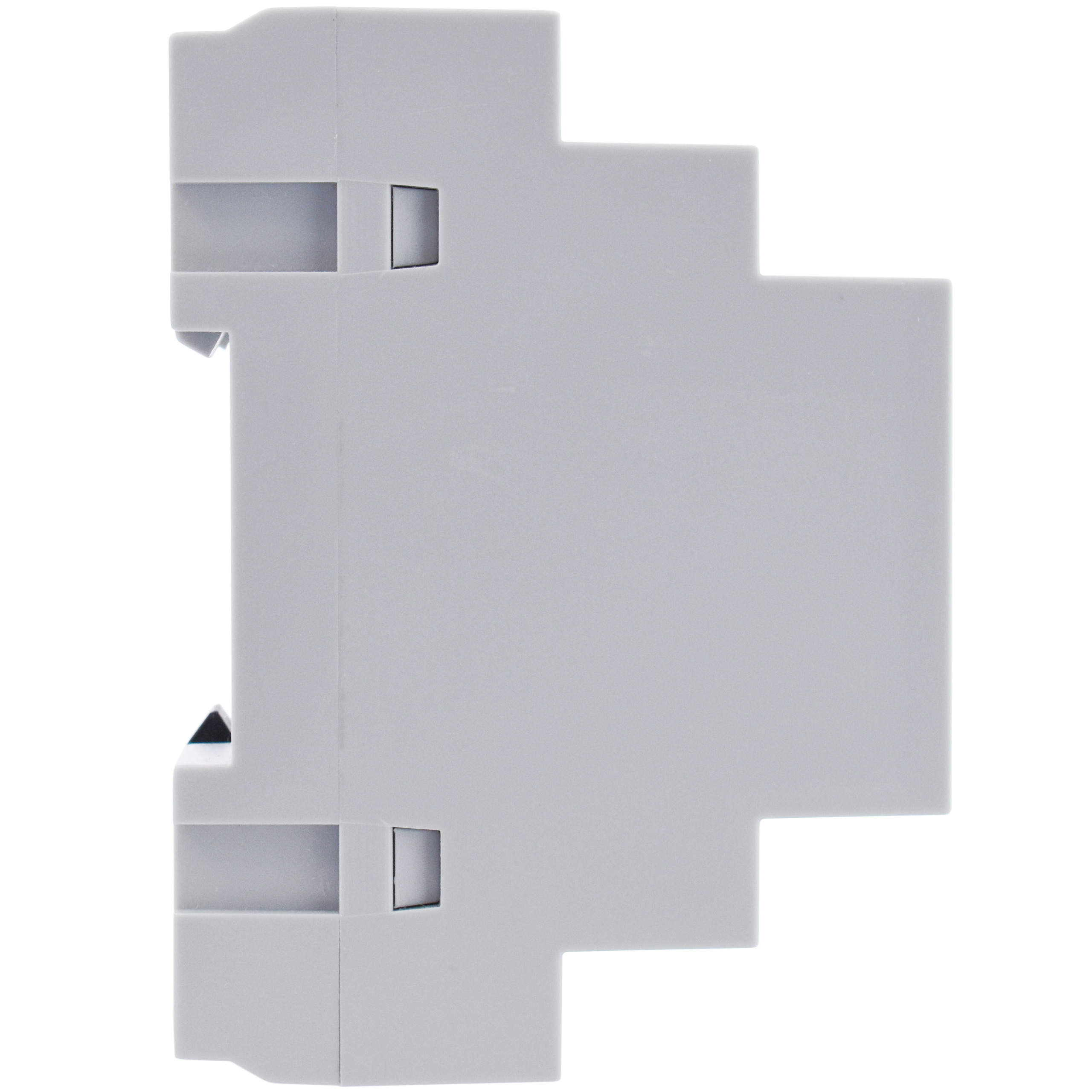

Монтаж: на DIN TH- 35 шина

Питание: 230 В переменного тока +/-15 % (стандарт) или 12 В переменного/постоянного тока(+12,30 зл. ) или 24 В переменного/постоянного тока (+40 злотых)

Потребляемая мощность: макс. 3 ВА

Два датчика в комплекте БЕСПЛАТНО

Изготовлены из нержавеющей стали, IP67 (водонепроницаемый).

Кабель 200 см b> который при необходимости можно удлинить электрическим кабелем (желательно многожильным, двухжильным, 1,5 мм) до 80 метров.
