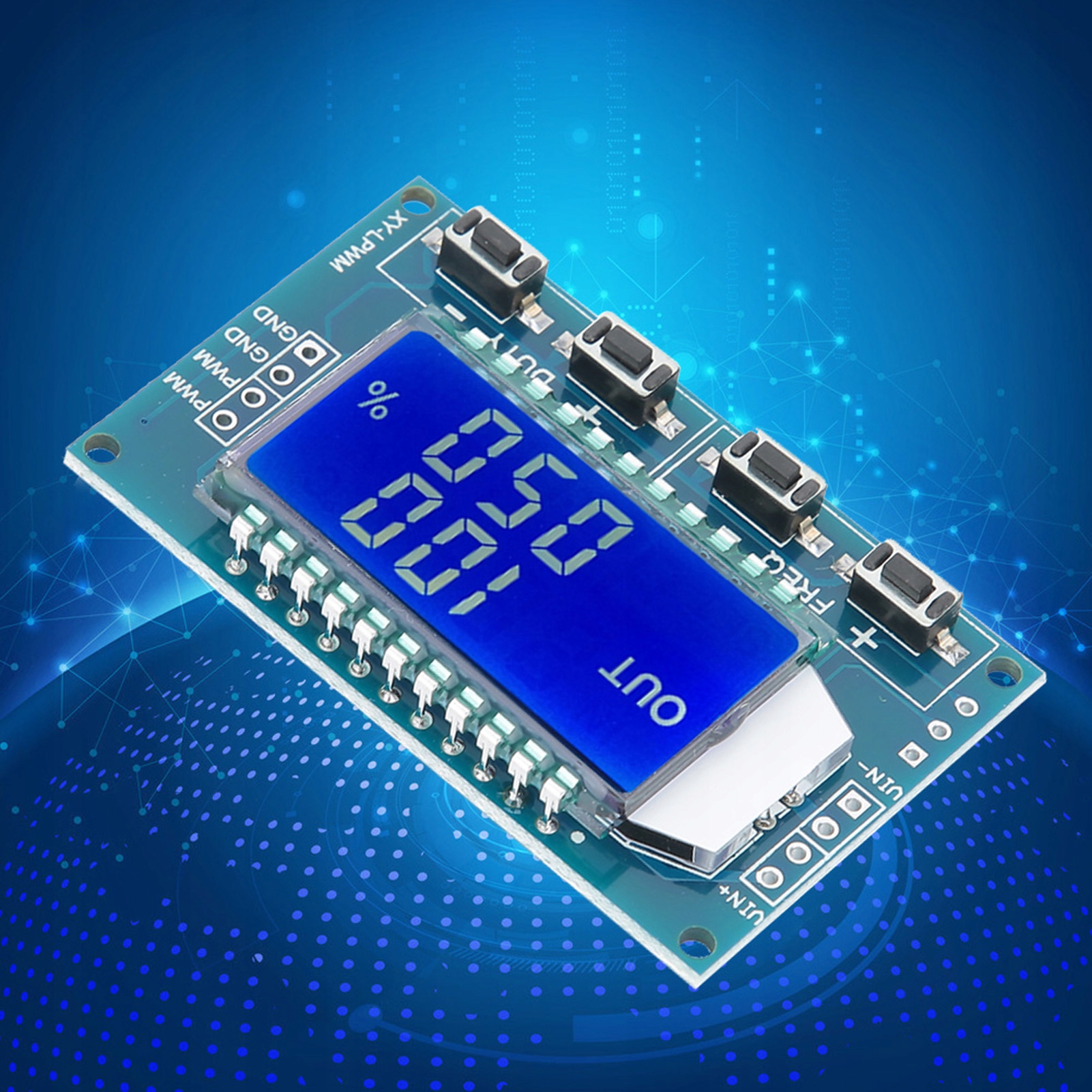

Регульований генератор прямокутних імпульсів ШІМ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Просматривая «Регульований генератор прямокутних імпульсів ШІМ», вы можете быть уверены, что данное изделие из каталога «Сетевые устройства» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Функция:
1. Частота и рабочий цикл ЖК-дисплея очень четкие, выход ШИМ можно установить частоту и рабочий цикл отдельно.
2. Широкий диапазон частот и высокая точность.
3. Доступна последовательная связь, более удобная в использовании.
4. Модуль имеет 4 независимые кнопки для настройки частоты и коэффициента заполнения. Поддерживается короткое нажатие (увеличение или уменьшение на одну единицу) и длинное нажатие (быстрое увеличение или уменьшение). Это очень просто. Параметры автоматически сохраняются после настройки без потерь.
5. Широкий спектр применений, таких как генератор прямоугольных импульсов, генерация сигнала прямоугольной формы, который управляет контроллером двигателя, генерирует регулируемый импульс и управляет соответствующей схемой.
Технические характеристики:
- Тип изделия: генератор сигналов.
- Рабочее напряжение: 3,3–30 В.
- Полоса частот: 1 Гц – 150 кГц. >
- Погрешность частоты: 2 % в каждом диапазоне.
- Зарядная способность сигнала: 5–30 мА.
- Амплитуда выходного сигнала: амплитуда ШИМ равна напряжению питания.
- Температура окружающей среды: -20 ~ + 70℃.
- Вес: 14 г/0,49 унции (прибл.)
Описание модуля
1. XXX (без десятичной точки): минимальная единица измерения — 1 Гц, диапазон значений — от 1 Гц до 999 Гц.
2. Минимальная единица измерения X.XX (десятичная точка — сто цифр) — 0,01 кГц, а диапазон значений — 1,00 кГц ~ 9,99 кГц;
3. XX.X (десятичная точка — десять): минимальная единица измерения — 0,1 кГц; Диапазон значений: 10,0–99,9 кГц
4. XX (десятичная точка в десятках и сотнях): минимальная единица измерения — 1 кГц; диапазон значений: 1 кГц ~ 150 кГц.
Отображение частоты:
100 означает выходной импульс ШИМ 100 Гц;
1,01 означает, что ШИМ выдает импульс 1,01 К;
54.1 указывает, что выходной сигнал ШИМ представляет собой импульс 54,1 кГц;
1.2.4 указывает, что выходной сигнал ШИМ представляет собой импульс 124 кГц;
Коэффициент заполнения варьируется от От 0 до 100%.
Все параметры настройки сохраняются при выключении питания.
Спектр применения:
1. Используется в качестве генератора прямоугольных импульсов для генерации прямоугольного сигнала для экспериментальных разработок;
2. Он используется для генерации прямоугольного сигнала, который управляет контроллером двигателя;
3. Генерировать регулируемые импульсы для использования микроконтроллером;
4. Генерация регулируемых импульсов и схем управления (такие приложения, как управление скоростью регулировки яркости ШИМ).
Управление последовательным портом (связь на уровне TTL микроконтроллера)
Стандарт связи: 9600 бит/с
Биты данных: 8
Стоповый бит: 1
Проверочная цифра: нет
Управление потоком: нет
1, установите частоту ШИМ
"F101": установите частоту 101 Гц (001~999)
"F1.05": установите частоту 1,05 кГц (1,00~9,99)
“F10.5”: установите частоту 10,5 кГц (10,0–99,9)
“F1.0.5”: установите частоту 105 кГц (1,0 .0–1.5.0)
2, установите рабочий цикл ШИМ
“DXXX”: установите рабочий цикл ШИМ на XXX; (001~100)
Например, D050, установите рабочий цикл ШИМ на 50%.
3, прочитайте параметры настройки.
Отправьте «прочитанную» строку. и прочитайте установленные параметры.
Установите успешный возврат: DOWN;
Не удалось восстановить настройку: FALL.
