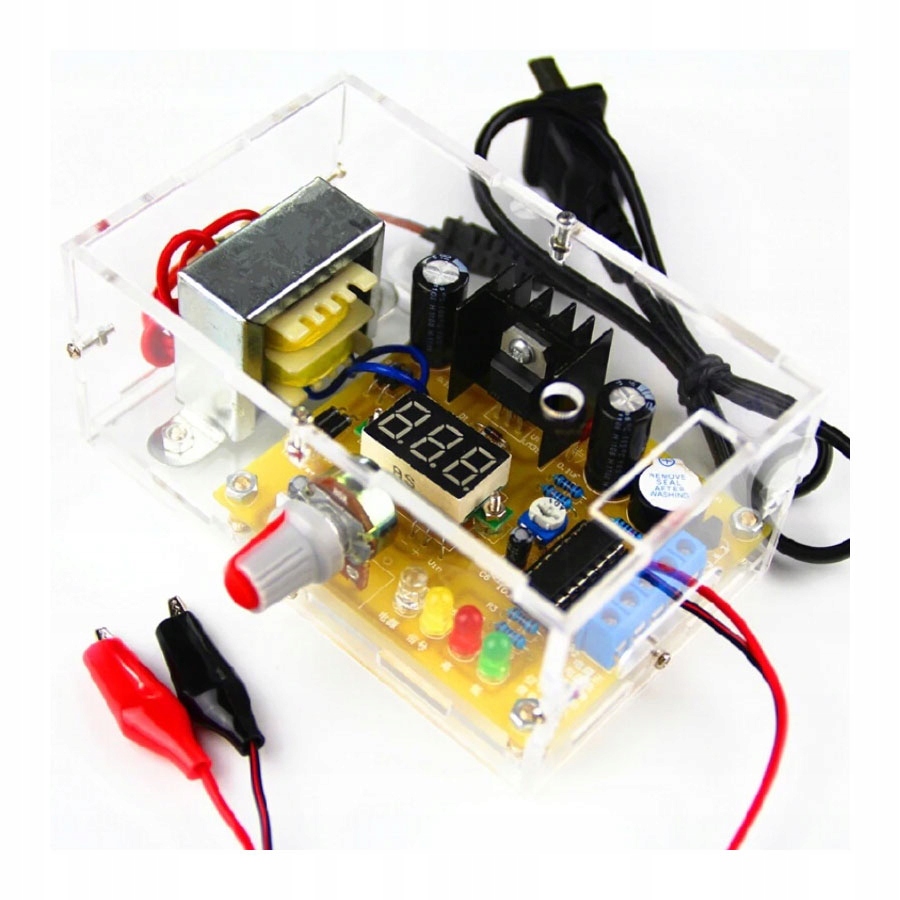

Регулируемый источник питания LM317 - полный комплект

* КОМПЛЕКТ ДЛЯ САМОСБОРКИ *

Комплект для самостоятельной сборки, позволяющий собрать полноценный мини-стабилизированный источник питания на базе линейного стабилизатора LM317. В комплект входит трансформатор, корпус из плексигласа и вольтметр. Мы можем создать источник питания, который хорошо работает в большинстве любительских приложений, и собирать его одно удовольствие!

Параметры блока питания LM317:

• Питание от сети переменного тока 230В через трансформатор.
• Прозрачный корпус (прозрачный) из оргстекла.
• Светодиодный вольтметр
• выпрямительный мост на входе (4 выпрямительных диода по схеме Greatz)
• возможность питания входа IN постоянным или переменным напряжением
• Линейный стабилизатор LM317
• радиатор в комплекте
• выходное напряжение, регулируемое потенциометром: 1,25В-15В
• максимальный выходной ток: 1А
• минимальная разница напряжений между входом и выходом: 3В.

Комплект для самостоятельной сборки, т.н. КОМПЛЕКТ, Сделай сам. Общая инструкция — руководство для начинающих электронщиков по сборке комплектов KIT.

ИНСТРУКЦИЯ ПО СБОРКЕ: http://gotronik.com/2016/04/28/zasilacz-regulowany-lm317/

Рейтинг сложности:

• односторонняя плата
• паяльная маска - ДА
• описание сборки на печатной плате - ДА< /li>
• схема - НЕТ
• схема сборки - ДА
• тип монтажа: сквозное THT
• компоненты поверхностного монтажа: нет< /li>
• требование соблюдения полярности компонентов: ДА
• после правильной сборки устройство не требует запуска (работает сразу)
• обратите внимание, что комплект питается от сети переменного тока 230В напряжение сети – будьте осторожны
