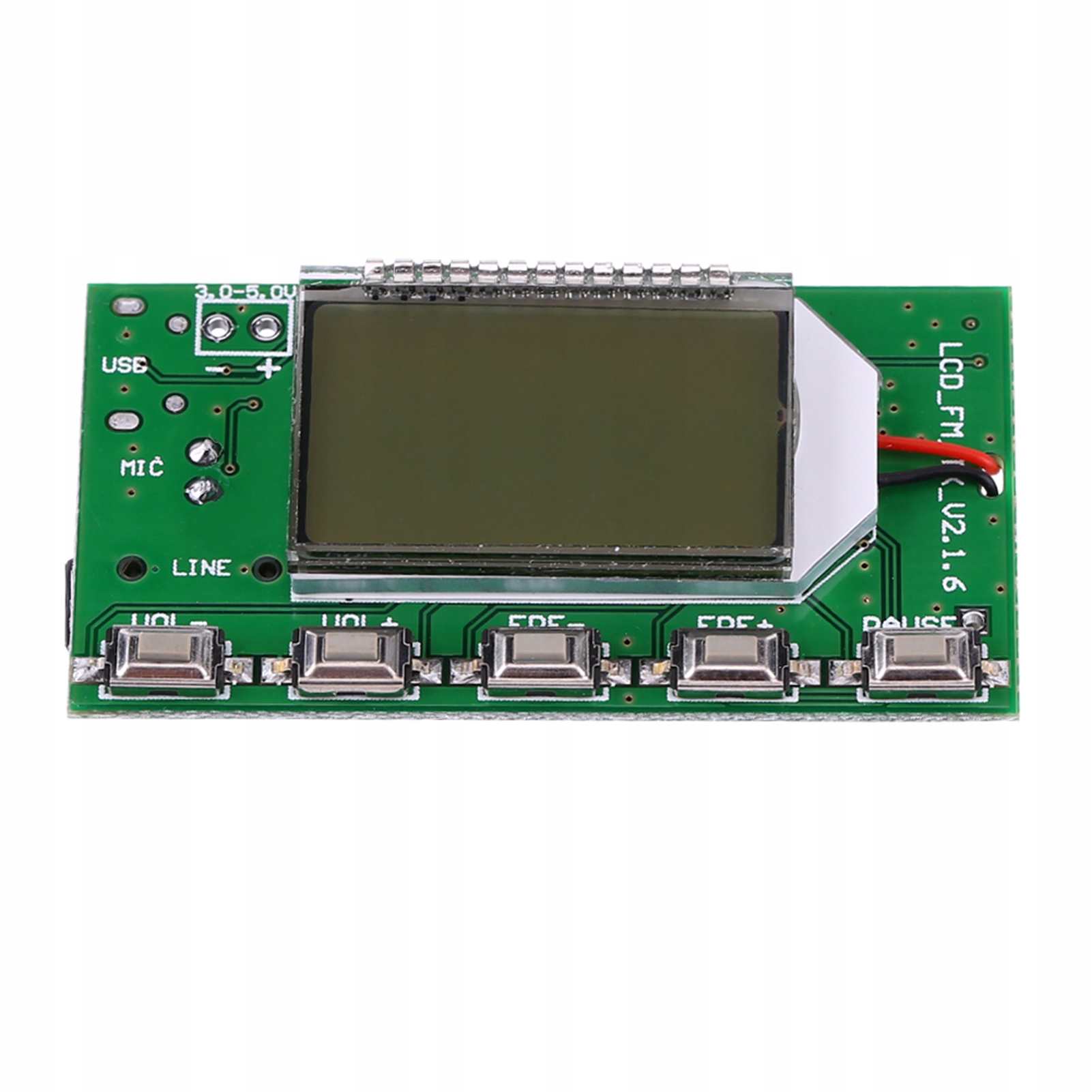

Радиопередатчик FM DSP PLL Digital Modul Stereo DIY 87-108MHZ

Особенности:

✅afalled цифровой аудиосигнал (DSP) и методика модуляции цикла синхронизации FM (PLL) обеспечивают меньшее звуковое искажение и более стабильную работу. нарушения.

✅ Встроенная цифровая регулировка громкости в классе 30 может легко завершить регулировку громкости при стабилизации частоты кнопок, а частота выбросов не будет дрейфовать при изменении температуры.

✅ ✅ ✅ ✅ Рождество серийного порта.

⚙️ Technical:

Output power: 100 MW

Transfer band: from 50Hz to 18kHz

emission frequency: 87.0 MHz to 108.0 MHz (transmission near the campus), 76.0 MHz to 108.0 MHz (transmission in open Kampusie)

Frequency adjustment: 0.1 MHZ с кнопкой каждую кнопку, 1,0 МГц с каждым длинным нажатием (нажимайте и удерживайте) кнопку

Режим модуляции: стандартный FM

Канал: Line/USB (стерео), MIC (один канал). Шум: ≥30 д. Цели, протестированные с антенной 75 см на открытой земле).

Размер: 49x26,5 мм/1,93x1,04 "Дисплей: 24 x 15 мм/0,94 x 0,59 дюйма

Подходит для: FM -радио, беспроводной микрофон, выбросы звука (USB -соединение)

✅paczka zawiera:

1 x moduł

⚠notatka:

⚡napięcie zasilania musi wynosić od 3 v dc do 5 v.

⚙ Импульсный источник питания без фильтра, такого как банк питания, телефонное зарядное устройство, модуль DC-DC с регулируемым напряжением переключателя, потому что компьютерный модуль высокочастотных конверсий. Поскольку порт USB компьютера ведет 5 В, порт USB может быть источником питания для модуля. Компьютер автоматически установит контроллер и назовет этот модуль как звуковое оборудование «CD002». Аудио -оборудование «CD002» в настройках голоса компьютера, и звук компьютера был включен, можно излучать с помощью FM этим модулем.

✔3. Если вам нужен линейный канал в качестве источника звукового излучения, подключите конец аудиокабеля к 3,5 -мм аудиоздеблям, а другой конец вашего аудио оборудования (например, мобильный телефон), то модуль автоматически переключится на канал линии.

✔4, если вам нужен этот микрофонный модуль в качестве источника звукового излучения, просто отключите USB и линию, на канале Mic как источник FM. Этот модуль с электронным микрофоном с высокой чувствительностью может использоваться в беспроводном микрофоне, если это необходимо. Отрегулируйте объем излучения, чтобы получить лучший эффект приема звука.

✔5, модуль имеет интерфейс управления уровнем уровня TTL. Если вам нужен последовательный порт TTL для связи с этим модулем, подключите UART_RX, UART_TX и GND. Вы можете использовать последовательный компьютерный порт или MCU для управления модулем вместо нажатия кнопок. Следует помнить, что уровень порта компьютерного порта не является уровнем напряжения TTL, поэтому при связи с компьютером вам нужен адаптер уровня напряжения RS323 на TTL или серийном модуле USB на TTL. Последовательный контроль портов требует некоторых знаний и профессиональных навыков в области использования компьютера, поэтому, если вы не уверены, вы можете пропустить эту часть.

⚙moic к исследованиям:

1, настройка подсветки:

Нажмите и держите вместе «Free +» «Fre-», а затем включите мощность, чтобы установить подсветку, и если модуль отображает «B1», всегда будет включать подсветку; Если он отображает «B0», подсветка будет включена в течение 20 секунд, а затем выключен. Перезапустите модуль, чтобы включить настройку (по умолчанию «B0»).

2, открыть/закрыть передачу из кампуса:

Нажмите и удерживайте одновременно «vol+, vol-», а затем включите мощность, чтобы установить трансмиссию кампуса, и если модуль отображает «C1», откроется трансмиссия кампуса; Если он отображает «C0», трансмиссия кампуса будет близка. Перезапустите модуль, чтобы включить настройку ("C0" по умолчанию).

3, установление режима запуска стерео/одноканального запуска:

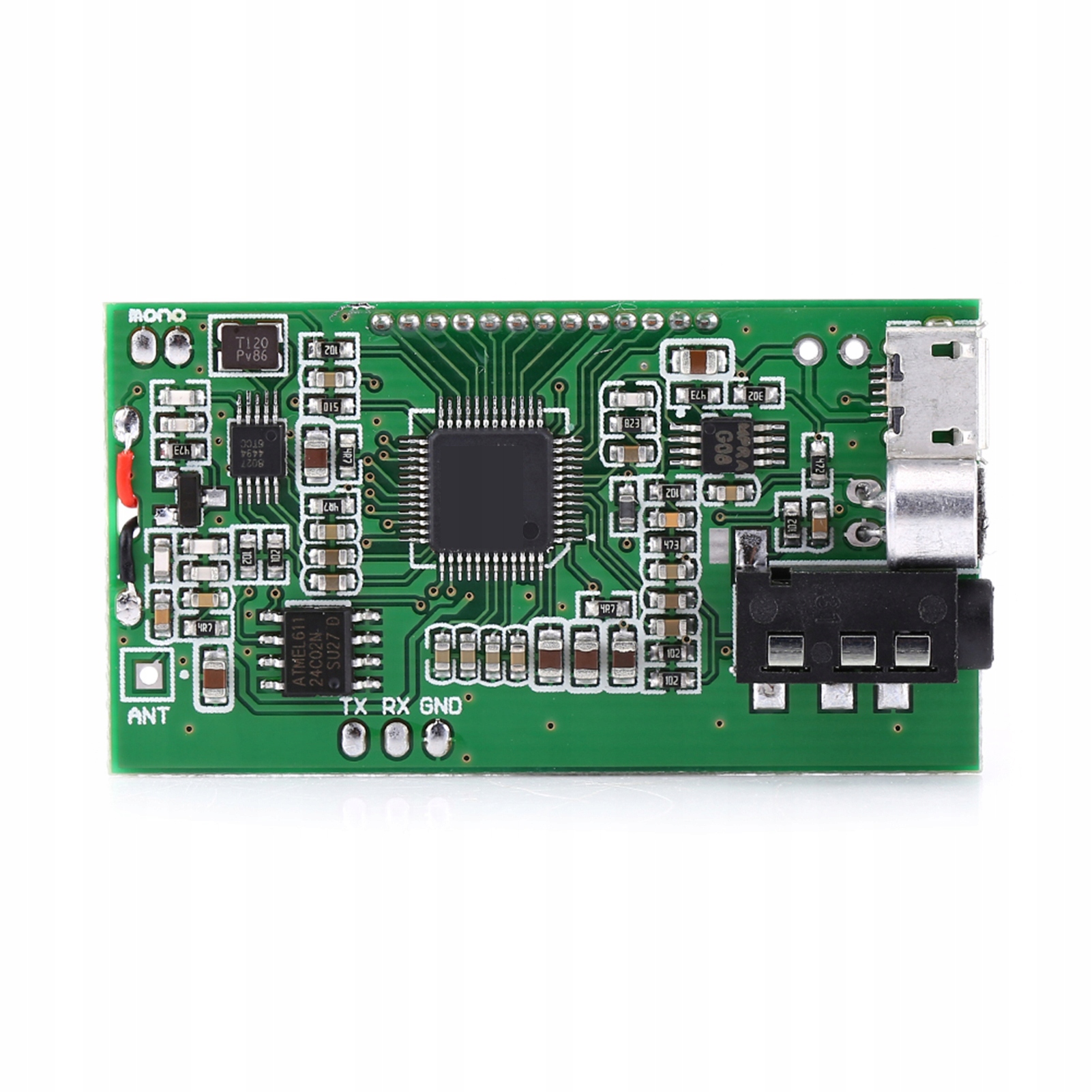

На задней части модулей есть 2 пайки «M» и «G» пайка. Комбинация этих двух разъемов приводит к режиму запуска одного канала, в то время как отключение 2 разъемов приводит к режиму стерео -запуска («стерео» по умолчанию). Следует помнить, что источник звука входного звука и радио также должны быть стерео, иначе он не может иметь стерео -эффект.
