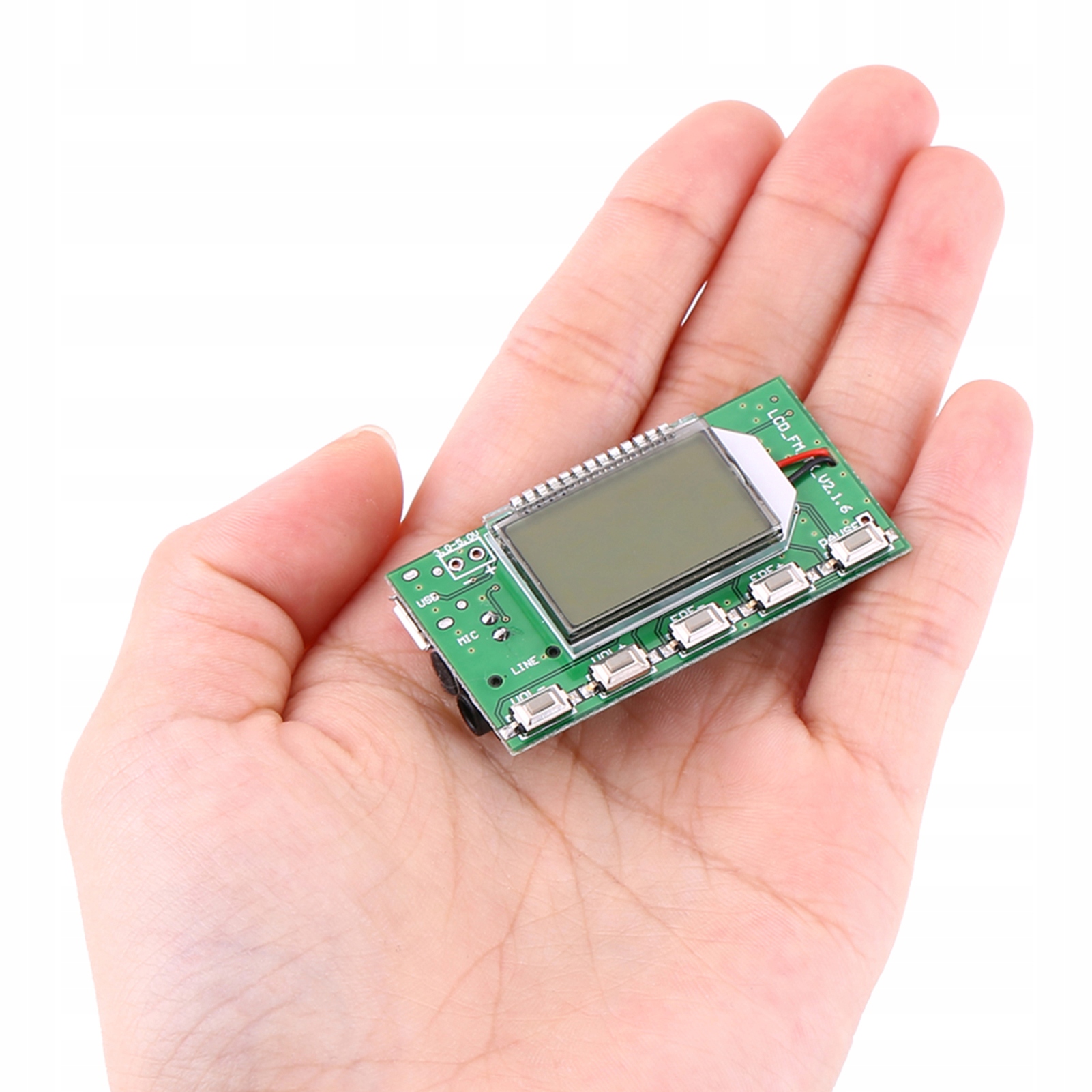

❇️FM-ПЕРЕДАТЧИК 88-108 МГЦ МОДУЛЬ. ЧАСТОТА Сделай сам

Особенности:

✅Усовершенствованная цифровая обработка аудиосигнала (DSP) и метод модуляции с фазовой автоподстройкой частоты (PLL) обеспечивают меньшие искажения звука и более стабильную работу.

✅ЖК-экран. Дисплей более интуитивно понятен и точен, имеет очень низкое энергопотребление и низкий уровень помех.

✅Встроенный цифровой регулятор громкости класса 30 позволяет легко регулировать громкость с помощью кнопок.

✅ Автоматическое сохранение данных при отключении питания.

✅Автоматическое переключение с многоканальных аудиовходов.

✅Использование кварцевого кристалла для стабилизации частоты, при этом частота излучения не будет дрейфовать при изменении температуры.

p>

✅Поддержка управления командами последовательного порта.

⚙️Технические данные:

• Выходная мощность: 100 мВт
• Частотный диапазон: от 50 Гц до 18 кГц
• Частота излучения: от 87,0 МГц до 108,0 МГц (передача вблизи кампуса), от 76,0 до 108,0 МГц (передача в открытом кампусе).
• Регулировка частоты: 0,1 МГц при нажатии кнопки, 1,0 МГц при каждом длительном нажатии (нажатии и удержании) кнопки.
• Режим модуляции: стандартный FM.
• Канал: LINE/USB (стерео), MIC (один канал).
• Эквивалентный шум: ≥30 дБ.
• Входное напряжение. : от 3 В до 5 В постоянного тока.
• Ток: 35 мА.
• Дальность излучения: 100 метров (только для справки, протестировано с антенной длиной 75 см на открытой местности).
• Размер : 49x26,5 мм/1,93x1,04 дюйма
• Размер дисплея: 24 x 15 мм/0,94 x 0,59 дюйма
• Подходит для: FM-радио, беспроводного микрофона, звуковой трансляции с компьютера (подключение через USB)

⚙️Инструкции:

✔️1. В качестве источника питания используйте источник питания с батарейным питанием или понижающий трансформатор. Импульсный источник питания без фильтра, такой как блок питания, зарядное устройство для телефона, модуль постоянного тока с регулируемым напряжением переключателя, использовать нельзя, поскольку на этот модуль повлияют высокочастотные помехи преобразования импульсного источника питания.

✔️ 2. Если вам нужна функция передачи звука через USB, вам необходимо подключить USB-кабель и подключить модуль к компьютеру. Поскольку USB-порт компьютера выдает напряжение 5 В, USB-порт может служить источником питания для модуля. Компьютер автоматически установит драйвер и назовет этот модуль звуковым оборудованием «CD002». Аудиооборудование «CD002» включено в голосовых настройках компьютера, и через этот модуль звук с компьютера можно выводить через FM.

✔️3. Если вам нужен канал LINE в качестве источника звука, подключите конец аудиокабеля к аудиоразъему 3,5 мм, а другой конец — к аудиооборудованию (например, мобильному телефону), после чего модуль автоматически переключится на канал LINE.

✔️4. Если вам нужен этот модуль микрофона в качестве источника аудиовещания, просто отключите USB и LINE, и модуль автоматически переключится на канал микрофона в качестве источника FM. Этот высокочувствительный электретный микрофонный модуль при необходимости можно использовать в беспроводном микрофоне. Отрегулируйте громкость излучения, чтобы получить наилучший эффект приема звука.

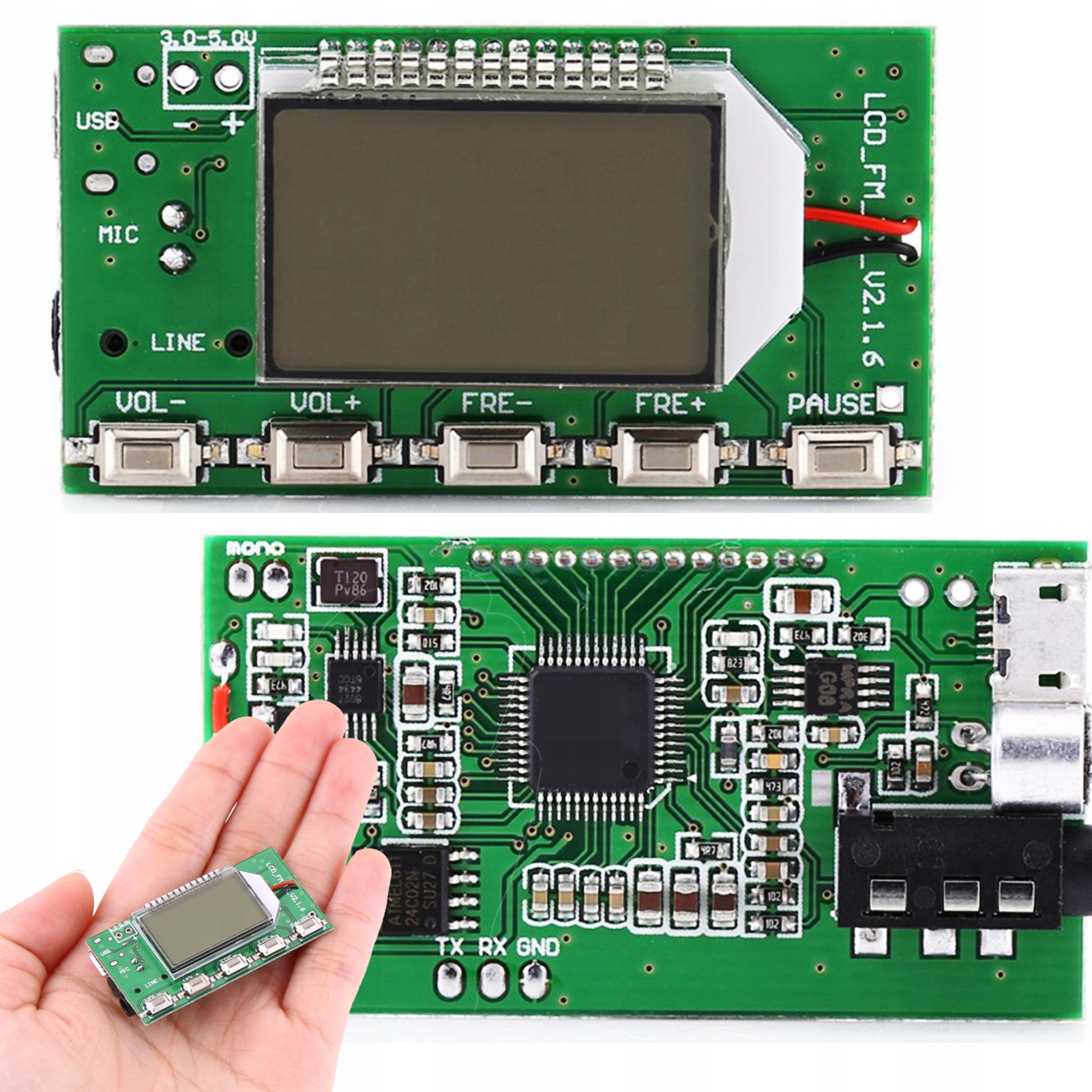

✔️5, модуль имеет интерфейс управления последовательным портом уровня напряжения TTL. Если вам нужен последовательный порт TTL для связи с этим модулем, подключите UART_RX, UART_TX и GND. Вы можете использовать последовательный порт вашего компьютера или MCU для управления модулем вместо нажатия кнопок. Обратите внимание, что уровень напряжения последовательного порта компьютера не является уровнем напряжения TTL, поэтому для связи с компьютером необходим адаптер уровня напряжения RS323-TTL или модуль уровня последовательного напряжения USB-TTL. Управление последовательным портом требует некоторых профессиональных знаний и навыков работы с компьютером, поэтому, если вы не уверены, можете пропустить эту часть.

⚙️Настройки пользователя:

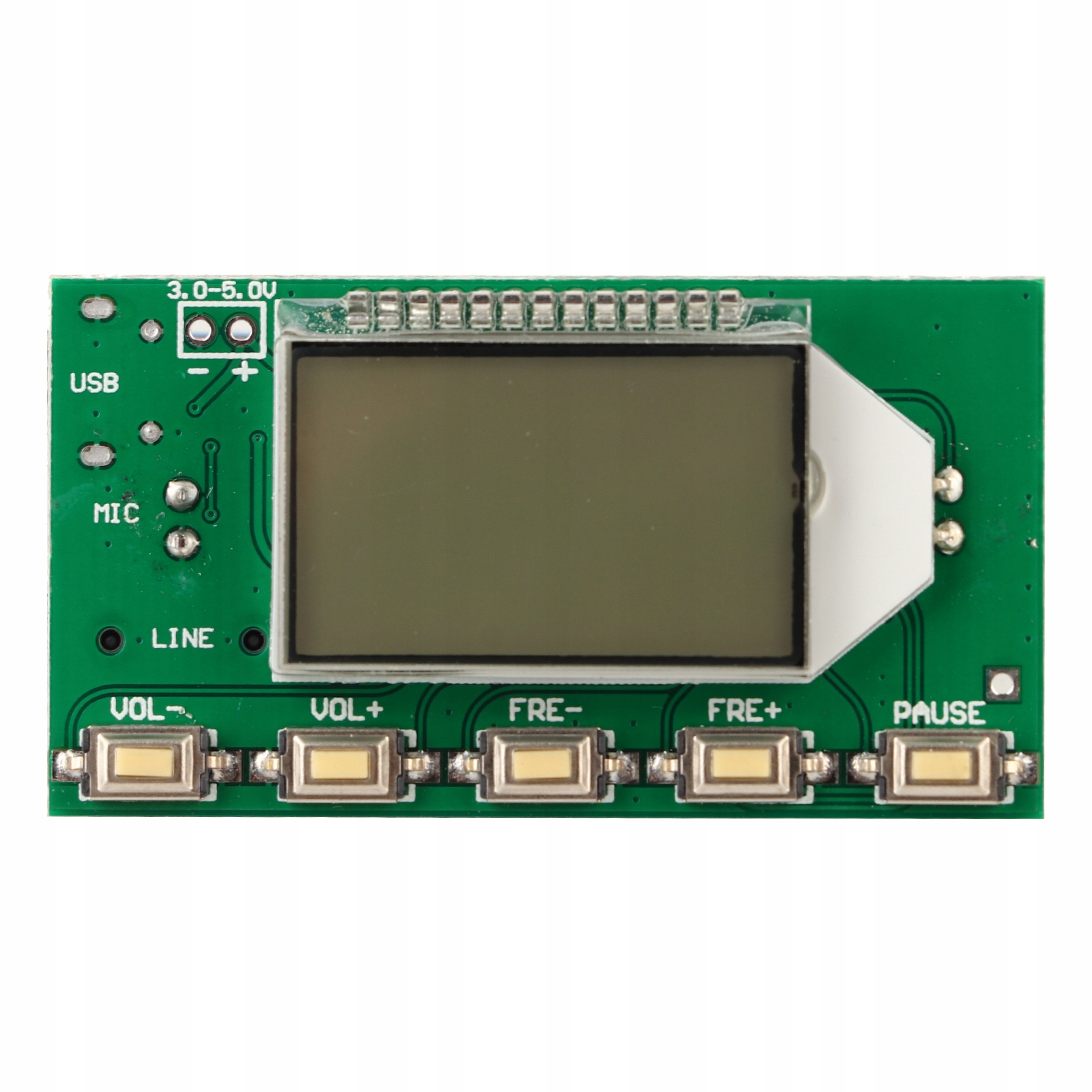

1, Настройка подсветки:

• Нажмите и удерживайте «FRE +», «FRE-», а затем включите питание, чтобы установить подсветку, и если на модуле отображается «B1», подсветка всегда будет включена; если на нем отображается «B0», подсветка включится на 20 секунд, а затем выключится. Перезапустите модуль, чтобы включить настройку (по умолчанию «B0»).

2, открыть/закрыть трансляцию кампуса:

• Нажмите и удерживайте «VOL+, VOL-» одновременно, затем включите питание, чтобы настроить трансляцию кампуса, и если на модуле отображается «C1», трансляция кампуса будет открыта; если на нем отображается «C0», передача в кампусе будет неизбежна. Перезапустите модуль, чтобы активировать настройку (по умолчанию «C0»).

3, настройка режима запуска «Стерео/одноканальный»:

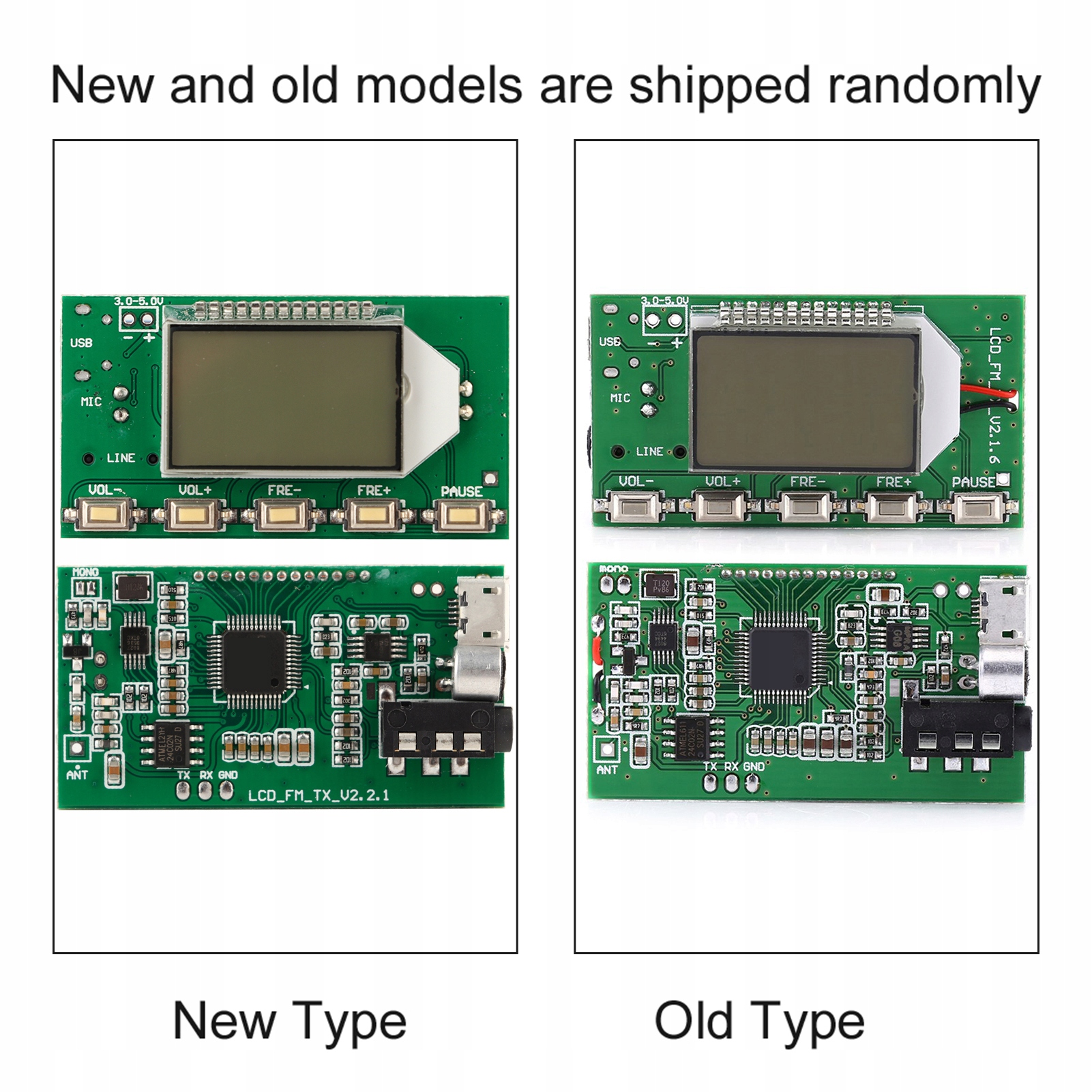

• На задней стороне модулей имеются 2 разъема под пайку «М» и «G». Подключение этих двух разъемов приводит к одноканальному режиму загрузки, а отключение двух разъемов — к стереорежиму загрузки (по умолчанию «стерео»). Обратите внимание, что источник входного звука и радио также должны быть стереофоническими, иначе стереоэффект не будет.

✅В комплект входит:

• 1 модуль

⚠️Примечание:

• ⚡Напряжение источника питания должно составлять от 3 до 5 В постоянного тока.
• ⚡НЕ прикасайтесь к задней части компонентов модуля, когда он работает, в противном случае возможно, он не будет нормально работать или перегорит из-за короткого замыкания.
