ВЕНТИЛЯТОР НАСТЕННЫЙ И ПОТОЛОЧНЫЙ

ВЕНТС КВАЙТ СТАЙЛ-А 100 TH INOX

таймер (таймер) и датчик влажности (гигростат)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ПИТАЛА - 98 мм (ДЛЯ КАНАЛА 100 мм)
• ВЫСОКИЙ ЭФФЕКТИВНОСТЬ - МАКС 90 м3/ч
• ВЫСОКАЯ ЭНЕРГОСБЕРЕЖЕНИЕ - ВСЕГО 7,5 Вт
• ОБЪЕМ - 26 дБ ( A) / 3 м
• ГИГРОСТАТ - ДАТЧИК ВЛАЖНОСТИ - 60 ÷ 90%
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 мин.
• СТАНДАРТНЫЙ ОБРАТНЫЙ КЛАПАН ПРЕДОТВРАЩАЮЩИЙ ВОЗДУХ ВОЗВРАТА (в виде створок из толстой фольги ПВХ) )

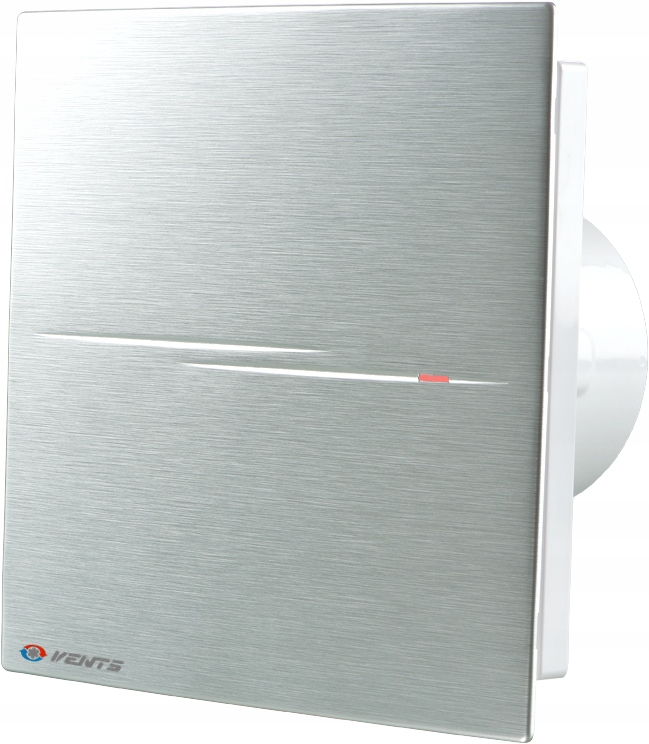

• ПЕРЕДНЯЯ ПАНЕЛЬ ИЗ МАТОВОГО АЛЮМИНИЯ – INOX
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ – VENTS
• АНТИ- ВИБРАЦИОННАЯ ПОДВЕСКА ДВИГАТЕЛЯ
• АЭРОДИНАМИЧЕСКАЯ ЛОПАСТИ РОТОРА (ГРЕБНЫЕ ВИНТЫ)
• ШАРИКОВЫЕ ПОДШИПНИКИ СТАНДАРТ

Если вы ищете оптимально эффективный и энергосберегающий вентилятор, новинка от ВЕНТС (ведущего производителя вентиляторов в европейский рынок) обязательно оправдает ваши ожидания. ТИХИЙ вентилятор благодаря специальному креплению двигателя (антивибрационная резиновая опора двигателя) и особой аэродинамической конструкции лопастей пропеллера (крыльчатки) в сочетание с шарикоподшипниками в стандартной комплектации обеспечит оптимальную вентиляцию помещения, не создавая при этом чрезмерного и раздражающего шума (как у большинства конкурирующих изделий). Более того, очень современный и изысканный внешний вид вентилятора наверняка удовлетворит изысканный вкус многих пользователей (передняя панель выполнена из комбинации высококачественного устойчивого к УФ-излучению АБС-пластика и матового алюминия - INOX).< /п>

СТРУКТУРА И ПРЕИМУЩЕСТВА ТИХИХ ВЕНТИЛЯТОРОВ ТИПА А

ОПИСАНИЕ

Инновационный вытяжной вентилятор со стильным дизайном для нового уровня комфорта в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с низким уровнем шума обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

Корпус и крыльчатка изготовлены из качественного и прочного пластика, устойчивого к ультрафиолетовому излучению. . Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха и низкий уровень шума. Компактный дизайн позволяет устанавливать его на стенах и потолках. Малогабаритный патрубок (патрубок) для установки в вентиляционную шахту или присоединения к круглому вентиляционному каналу. Вентилятор оснащен специально разработанным обратным клапаном для предотвращения обратной тяги и потерь тепла из помещения, когда вентилятор находится в режиме ожидания. Патрубок (разъем) вентилятора имеет специально разработанные воздушные «направители» для уменьшения турбулентности воздуха, увеличения давления воздуха и снижения уровня шума. Высокая степень защиты IP 45 обеспечивает идеальное решение для вентиляции ванной комнаты. Электронные компоненты защищены герметичными крышками с резиновыми прокладками.

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Низкое энергопотребление благодаря современному высокоэффективному двигателю. Необслуживаемые шарикоподшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель установлен на специальных антивибрационных резиновых амортизаторах для поглощения вибраций. Двигатель оснащен тепловой защитой от перегрева.

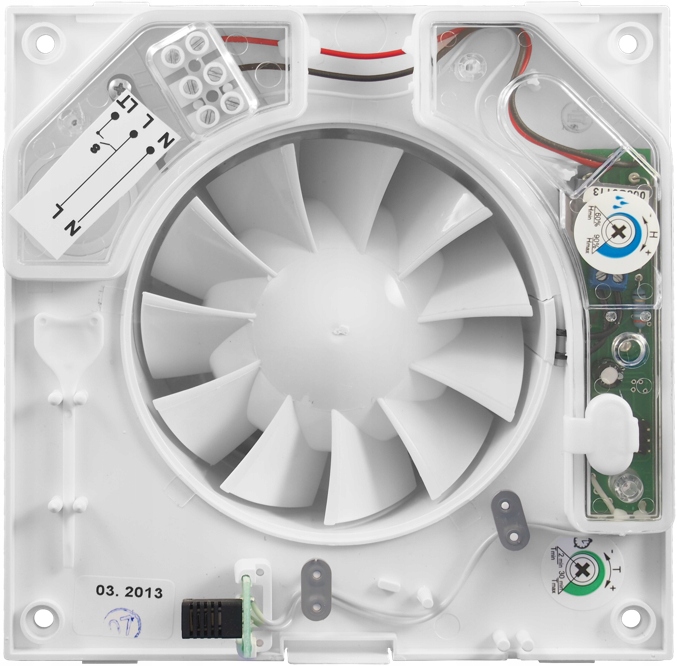

АВТОМАТИКА

Благодаря использованию датчика влажности (гигростат) и таймер (таймер), вентилятор включится автоматически, если уровень влажности в помещении превысит порог датчика 60-90% влажности и будет работать автоматически до тех пор, пока уровень влажности не упадет до стандартного уровня - предварительно установленного на соответствующем потенциометре), после чего вентилятор перейдет в режим таймера и продолжит работать в течение времени, установленного на таймере.

Благодаря функции таймера (таймер) вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут, после выключения вентилятора выключателем (например, из осветительной установки).

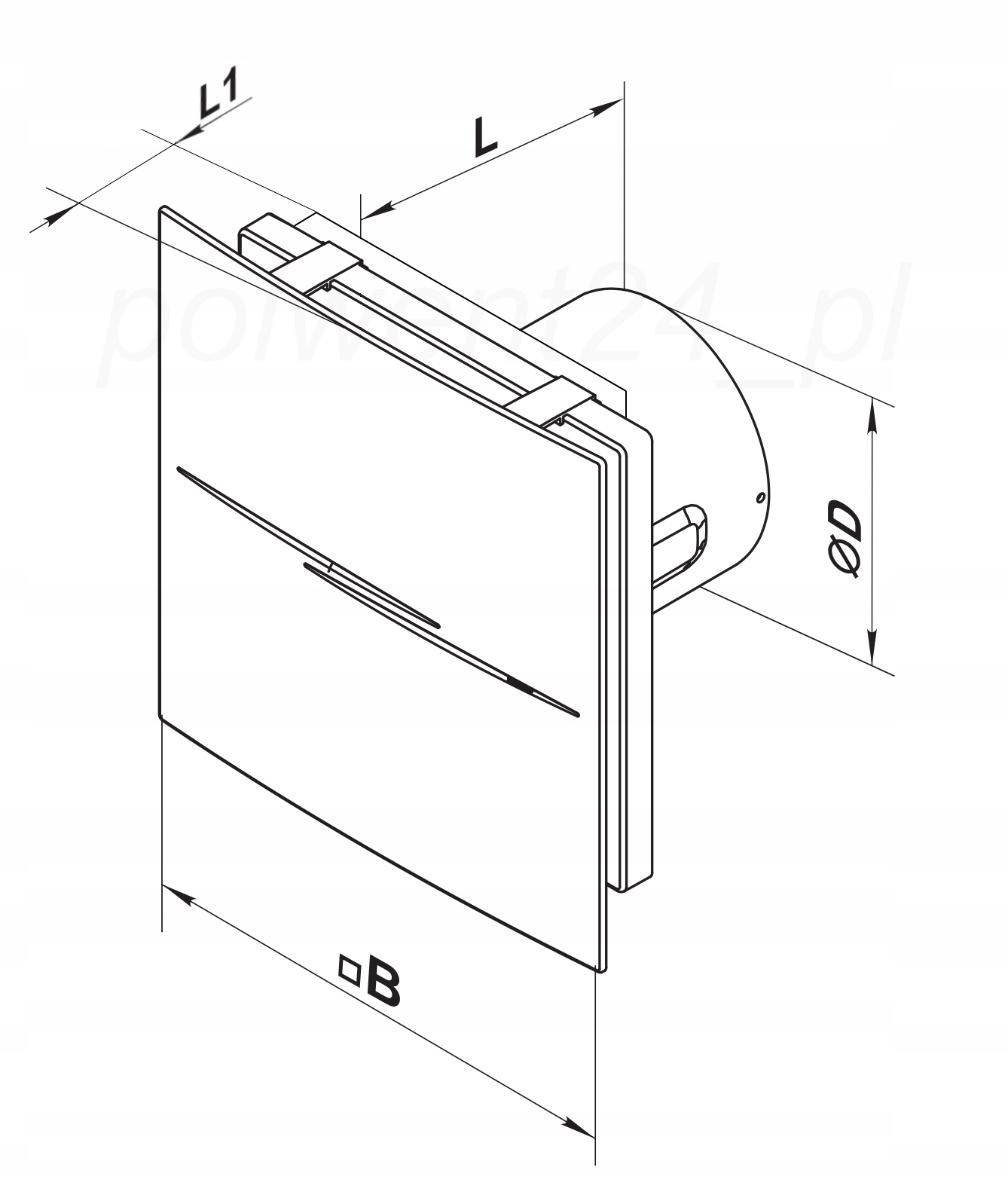

РАЗМЕРЫ [мм]

• ØD - 99
• B - 202
• L - 132
• L1 - 50
• размеры. сборка - 136х136

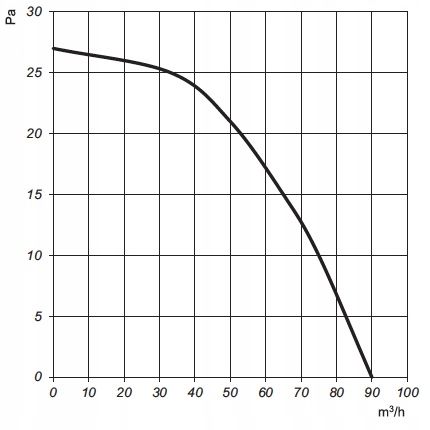

ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

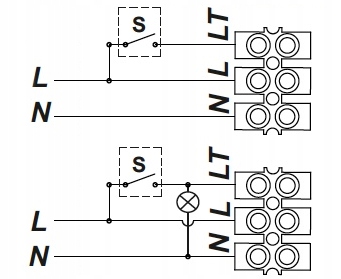

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• L — Напряжение (постоянно подключено)
• N — Нейтраль (ноль)
• LT - Напряжение (прерывается выключателем)
• S - Выключатель

Правильная настройка вентилятора с помощью датчик влажности:

При первом подключении выполните регулировку, как описано ниже:

- установите потенциометр времени на минимум, а потенциометр влажности на максимум ( потенциометры следует поворачивать очень осторожно, пока не почувствуете легкое сопротивление, поскольку потенциометр можно очень легко повредить, поворачивая его вокруг собственной оси). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько-десяток секунд, а затем выключиться сам. Затем, все еще находясь под напряжением, мы осторожно поворачиваем потенциометр влажности влево (против часовой стрелки) до тех пор, пока не включится вентилятор, после чего осторожно поворачиваем его обратно вправо. Теперь у нас есть так называемый минимальный порог срабатывания датчика влажности. Разумеется, всю регулировку мы проводим в помещении, где будет установлен вентилятор.

Если у нас трехпроводная установка, идущая от выключателя (например, выключателя света или отдельного выключателя) к вентилятора, мы можем подключить третий провод к клемме LT (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем путем соответствующего подключения на входе выключателя). Такое подключение позволяет нам использовать функцию таймера в вентиляторе и включать вентилятор в дополнение к функции автоматического гигростата.

обратный клапан
