ПРЯМОЕ ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ BB 1,1/4" - 30

Производство:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.60.15.006

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и промышленности в целом.

Связь с резиновое уплотнение, ввинченное в корпус, например, насоса, цилиндра, распределителя и т. д. Соединяет основные компоненты гидравлической системы с гидравлическими линиями.

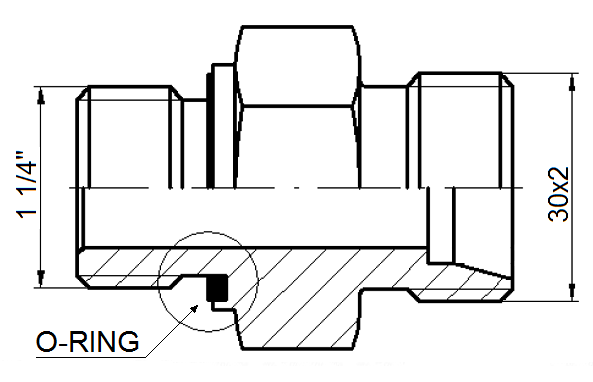

Сторона, предназначенная для ввинчивания в корпус, имеет уплотнение ED, никаких дополнительных уплотнений в этом месте не требуется.

p>

Другая сторона предназначена для навинчивания трубы, колена или другого соединителя.Уплотнение происходит при затягивании на самоуплотняющийся зажимной конус.Нет В этом месте также потребуются дополнительные уплотнители.

Соединение предназначено только для вкручивания в корпус. Для соединения двух проводов не подходит. Для этого разъемы можно приобрести на других наших аукционах.

Полезные данные:

Диаметр резьбы BSP 1,1/4 дюйма, измеренный штангенциркулем:

• Наружный диаметр [мм]: 41,5 - 41,9
• Внутренний диаметр [мм]: 39,0 - 39, 5

Диаметр резьбы М30х2 измерен штангенциркулем:

• Наружный диаметр [мм]: 29,6–29,9
• Внутренний диаметр [мм]: 27,4–27,8

Технические данные:

• Угол зажимного конуса: 24° (типично для польского стандарта)
• Номинальный диаметр прохода: 18 мм
• Номинальный диаметр прохода: 18 мм
• Резьба со стороны корпуса: внешняя дюймовая BSP 1,1/4"
• Резьба со стороны кабеля: внешняя метрическая 30х2
• Версия подключения: легкая
• Номинальное давление: 180 бар
• Максимальное давление: 230 бар
• Тип жидкости: гидравлическое масло

Материал:

• Сталь свариваемая, оцинкованная, коррозионностойкая
