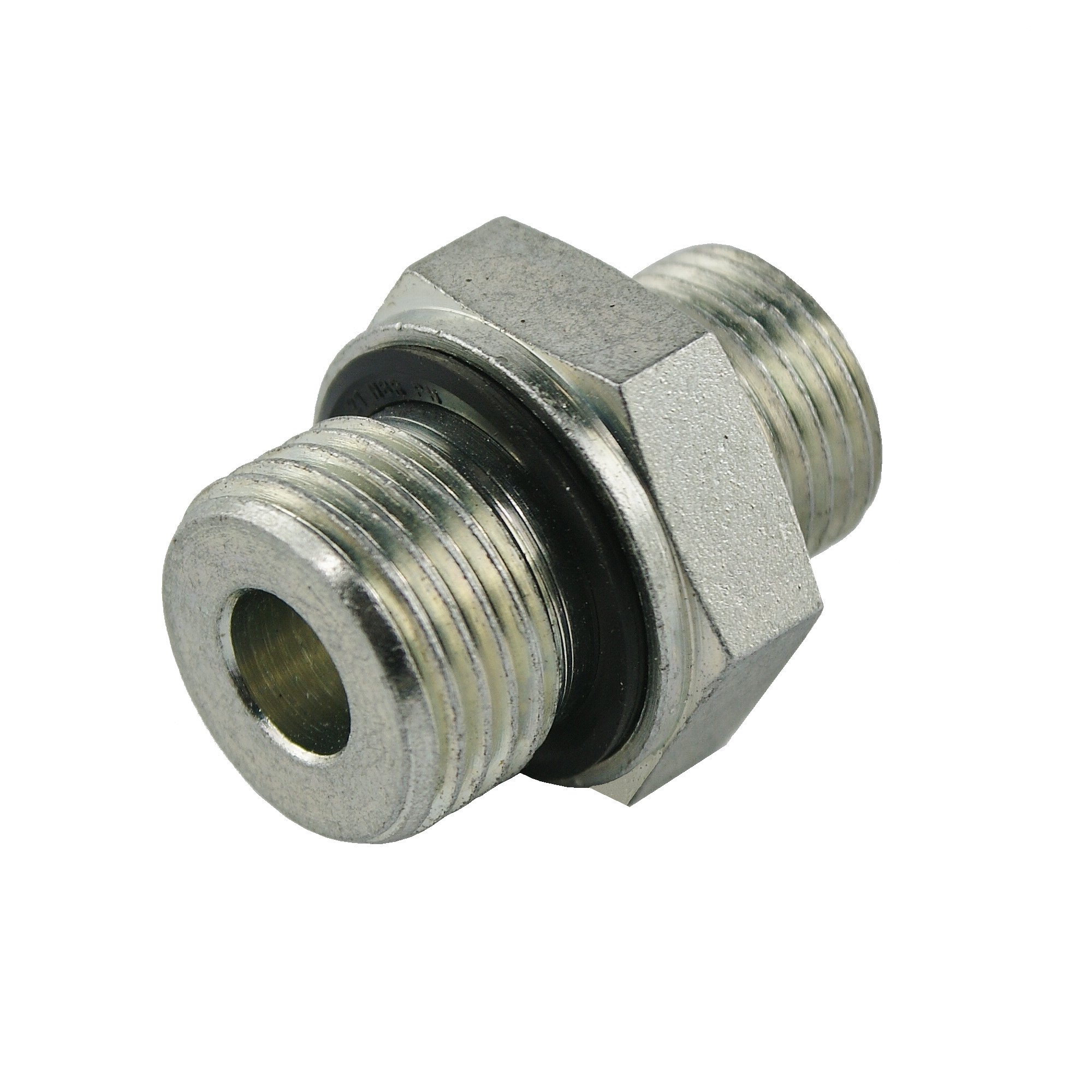

ПРЯМОЕ ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ BB 1" - 22

Производство:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.60.14.003

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и промышленности в целом.

Соединение с резиновым уплотнением , ввинченный в корпус, например, насоса, цилиндра, распределителя и т. д. Соединяет основные компоненты гидравлической системы с гидравлическими линиями.

Сторона, предназначенная для ввинчивания в корпус, имеет уплотнение ED, без дополнительных в этом месте необходимы уплотнители.

Другая сторона предназначена для навинчивания трубы, колена или другого соединителя.Уплотнение происходит при затягивании на самоуплотняющийся зажимной конус.Дополнительные уплотнения в этом месте не требуются. либо.

Соединение предназначено только для вкручивания в корпус. Для соединения двух проводов не подходит. Для этой цели разъемы можно приобрести на других наших аукционах.

Полезные данные:

Диаметр резьбы BSP 1" измерен штангенциркулем:

• Наружный диаметр [мм]: 33,0 – 33,2
• Внутренний диаметр [мм]: 30,3 – 30,8
/ul>

Диаметр резьбы М22х1,5, измеренный штангенциркулем:

• Наружный диаметр [мм]: 21,6 – 21,9< /li>
• Внутренний диаметр [мм]: 20,2–20,6

Технические данные:

• Угол зажимного конуса: 24° (типично для польского стандарта)
• Номинальный диаметр прохода: 12 мм
• Номинальный диаметр прохода: 12 мм

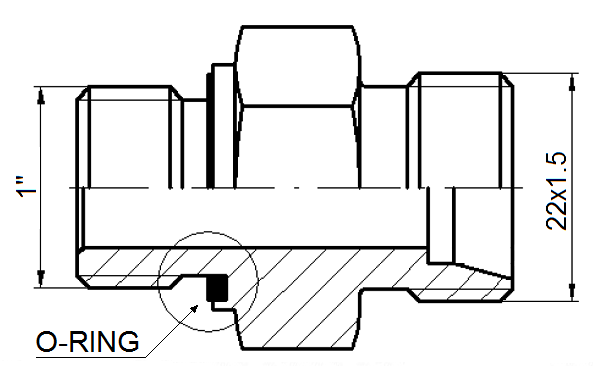

• Резьба со стороны корпуса: внешняя дюймовая BSP 1"
• Резьба со стороны кабеля: внешняя метрическая 22x1,5
• Версия подключения: лёгкая
• Номинальное давление: 180 бар
• Максимальное давление: 230 бар
• Тип жидкости: гидравлическое масло

Материал:

• Сталь свариваемая, оцинкованная, коррозионностойкая
