ProRock LCD2004 IIC/I2C 20x4 символьный ЖК-дисплей с синей подсветкой, 5 В постоянного тока, Arduino

Код: 18375666473
Как заказать
961 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №48535869
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 20

Покупая «ProRock LCD2004 IIC/I2C 20x4 символьный ЖК-дисплей с синей подсветкой, 5 В постоянного тока, Arduino», вы можете быть уверены, что данный товар из каталога «Компьютеры» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

ЖК-дисплей 20×4 с интерфейсом IIC/I2C и синей подсветкой Arduino 5 В

20 символов × 4 строки | Интерфейс IIC/I2C | синяя светодиодная подсветка | Источник питания постоянного тока 5 В | регулировка контрастности | размеры 123,5×43 мм

Модуль символьного дисплея LCD2004 с интерфейсом IIC/I2C предназначен для приложений, требующих отображения больших объемов текста при упрощении проводки. Дисплей поддерживает четыре строки по двадцать символов каждая, что позволяет одновременно отображать восемьдесят символов. Благодаря двухпроводной связи IIC/I2C модулю требуются только соединения SDA и SCL с микроконтроллером, что значительно снижает сложность прокладки кабелей.

Синяя светодиодная подсветка с белыми символами обеспечивает высокую читаемость. Модуль оснащен потенциометром регулировки контрастности и перемычкой управления подсветкой. Подготовленные на заводе монтажные отверстия облегчают установку в корпуса. Продукт совместим с платформой Arduino и другими микроконтроллерами, поддерживающими протокол I2C.

Основные функции

<ул>
  • Раскладка символов: дисплей поддерживает четыре строки по двадцать символов в каждой, что позволяет отображать обширные меню и данные.
  • Интерфейс IIC/I2C: двухпроводная связь уменьшает количество необходимых соединений до двух сигнальных линий.
  • Синяя светодиодная подсветка: белые символы на синем фоне обеспечивают хорошую видимость в различных условиях освещения.
  • Регулировка контрастности: встроенный потенциометр позволяет регулировать читаемость дисплея.
  • Управление подсветкой: перемычка позволяет включать или выключать подсветку модуля.
  • Монтажные отверстия: подготовленные на заводе точки крепления облегчают интеграцию с корпусами проекта.
  • Низкое энергопотребление: дизайн оптимизирован для встроенных приложений.

    • Принцип работы

    Модуль использует протокол связи I2C для передачи данных по линиям SDA и SCL. Внутренний контроллер ЖК-дисплея отображает символы на основе полученных кодов ASCII. Потенциометр позволяет регулировать напряжение контрастности, что напрямую влияет на видимость отображаемых символов. Схема светодиодной подсветки управляется системой перемычек, позволяющей выбирать непрерывный или выключенный режим.

    Технические характеристики

    <ул>
  • Тип продукта:Модуль символьного ЖК-дисплея с интерфейсом IIC/I2C.
  • Модель: LCD2004C
  • Формат отображения: 20 символов × 4 строки.
  • Общая емкость: 80 символов.
  • Тип экрана: STN/FSTN
  • Напряжение питания: 5 В постоянного тока.
  • Адреса I2C по умолчанию: 0x27 или 0x3F
  • Тип подсветки: Синий светодиод, белые символы.
  • Регулировка контрастности: Встроенный потенциометр.
  • Регулировка подсветки: Управление перемычкой.
  • Размеры модуля: 123,5 × 43 мм.
  • Тип разъема: 16-контактный ряд.
  • Тип интерфейса: двухпроводной IIC/I2C.
  • Совместимость: Arduino и другие платформы микроконтроллеров.

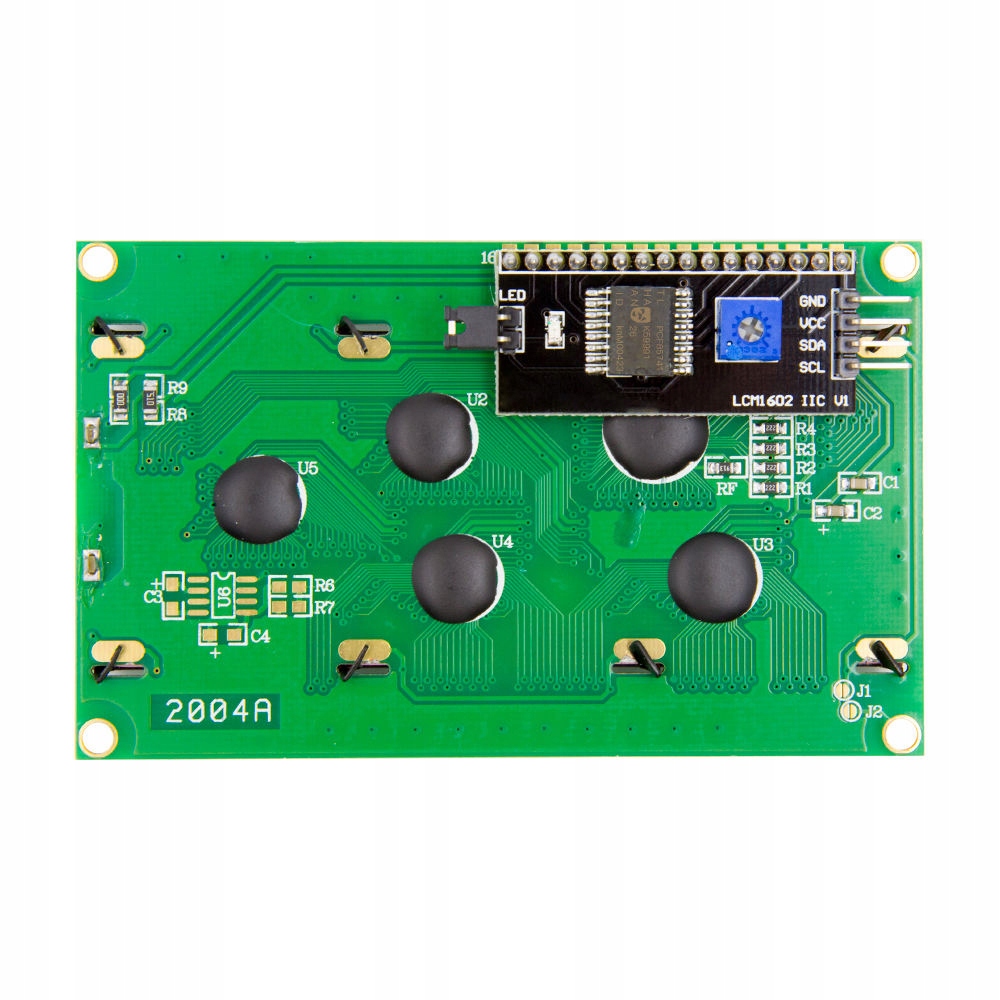

    • Распиновка

    <ул>
  • VCC: Источник питания +5 В.
  • ЗЕМЛЯ: заземление
  • SDA: линия передачи данных I2C
  • SCL: линия синхронизации I2C.

    • Примечания

    <ул>
  • Если дисплей не отвечает, см.
