Програмований лабораторний блок живлення UDP3305S-E
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 50
Покупая «Програмований лабораторний блок живлення UDP3305S-E», вы получите заказываемую вещь из каталога «Лабораторные» в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

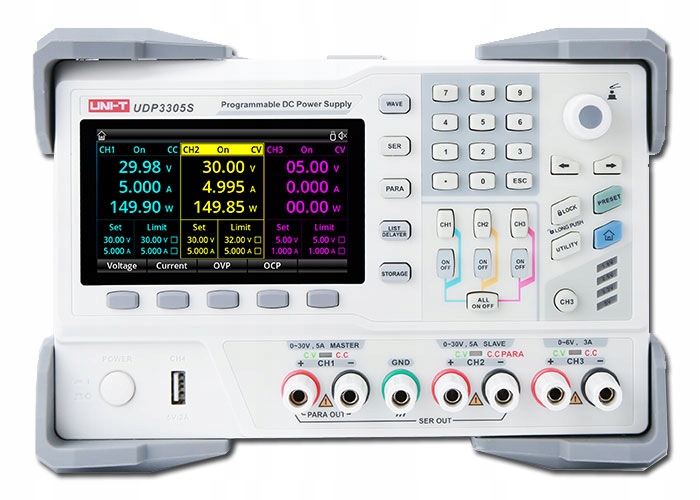

Программируемый лабораторный источник питания UDP3305S-E
Серия UDP3300S-E представляет собой высокопроизводительные программируемые линейные источники питания постоянного тока. Блок питания UDP3305S-E имеет понятный пользовательский интерфейс, цветной ЖК-дисплей, отличные показатели производительности, многочисленные функции анализа и интерфейсы связи. Он может удовлетворить разнообразные потребности в тестировании многих пользователей. Целью компании является создание высококачественных и доступных по цене программируемых источников питания постоянного тока для электронных и электрических областей, таких как обучение, исследования и промышленность.
Видеопрезентация продукта: https://youtu.be/7UrJlN41VLA
UDP3305S-E производства Uni-tred представляет собой многоканальный четырехкратный лабораторный источник питания, т.е. с 4 выходами напряжения, с функцией программирования настроек. Два выходных канала CH1 и CH2 блока питания UDP3305S-E симметричны и обеспечивают плавную регулировку напряжения в диапазоне от 0 до 30В и эффективность по току до 5А в каждом из этих каналов. Регулирование напряжения и тока в CH1 и CH2 независимое, т.е. в первом канале мы можем установить значение выходного напряжения 6,78В, а во втором канале CH2 - 3,0В. Максимальный выход по току блока питания UDP3305S-E в каналах CH1 и CH2 составляет 5А во всем диапазоне выходных напряжений. Лабораторный источник питания UDP3305S-E позволяет подключать выходы CH1 и CH2 параллельно или последовательно для повышения эффективности по току или увеличения диапазона выходного напряжения. Параллельное соединение выходов CH1 и CH2 блока питания UDP3305S-E суммирует его выходной ток, что на практике дает нам 10А при таком подключении - максимальный выходной ток (5А с канала CH1 + 5А из канала CH2). В случае последовательного соединения СН1 и СН2 выход по току остается на том же уровне, т.е. 5А, при этом значения напряжений с обоих каналов суммируются и мы получаем блок питания с регулируемым выходным напряжением от 0В до 60 В. Третья возможность подключения независимых выходов блока питания UDP3305S-E заключается в получении симметричного напряжения: мы соединяем выходную клемму (-) CH1 с выходным разъемом (+) CH2: такое соединение создает цепь заземления GND. В канале CH1 у нас есть свободная клемма (+) и имеется выход регулируемого положительного напряжения от 0 до 30В. В канале CH2 у нас есть свободная клемма (-) и есть выход отрицательного напряжения, которое аналогичным образом можно регулировать в диапазоне от 0В до -30В. Используется двойное симметричное напряжение мин. в аналоговой технологии для питания операционных усилителей и усилителей мощности. CH3 — третий выход блока питания UDP3305S-E, регулируемый в диапазоне от 0 до 6В и выходным током до 3А. Его можно использовать для многих электронных устройств и модулей. CH4, т.е. четвертый выход, представляет собой нерегулируемое напряжение 5В, подаваемое на USB-розетку для питания портативных устройств (максимальная нагрузка USB-розетки до 2А). Линейная конструкция блока питания UDP3305S-E основана на трансформаторе, что обеспечивает его более стабильную и безотказную работу по сравнению с конструкциями на основе импульсного преобразователя.
UDP3305S-E — это современная конструкция линейного источника питания с дополнительным последовательным интерфейсом USB или RS232 и LAN, позволяющая управлять параметрами с компьютера. Команды управления доступны в руководстве. Блок питания UDP3305S-E может работать с программным обеспечением и поддерживает команды SCPI.
Лабораторный источник питания UDP3305S-E характеризуется высоким разрешением для измерения тока 1 мА и напряжения 1 мВ, а также низким уровнем пульсаций и шума. Устройство имеет большой цветной TFT-дисплей с индикацией тока, напряжения и мощности. Силовая конструкция активно охлаждается (вентиляторами). Кроме того, он имеет функции защиты от перегрузки, короткого замыкания и перегрева. Блок питания UDP3305S-E можно запрограммировать через SCPI. Связь осуществляется через следующие интерфейсы: RS232, USB, LAN.
технические данные:
- программируемый многоканальный источник питания модели UDP3305S-E по блокам
- 4 канала программируемый лабораторный источник питания UDP3305S-E от Uni-trend
- четырехблок питанияUDP3305S-E с 4 независимыми выходами
- конструкция линейного источника питания на основе трансформатор
► низкий уровень шума и пульсаций
- регулировка выходных параметров:
► CH1: напряжение в диапазоне от 0В до 30В и ток в диапазон от 0А до 5А b>
► CH2: напряжение в диапазоне от 0В до 30В и ток в диапазоне 0А до 5А
► CH3: напряжение в диапазоне от 0 В до 6 В и ток в диапазоне от 0 А до 3 А
► CH 4: нерегулируемый USB напряжение розетки 5В b> и максимальный выходной ток до 2А
- ► CH4: нерегулируемое напряжение USB-разъема 5 В и максимальный выходной ток до 2 А
- максимальная выходная мощность: 328 Вт >
- цветной TFT ЖК-дисплей
► диагональ 4,3 дюйма
- регулировка и считывание выходных параметров
► напряжение: 10 мВ
► ток: 1 мА
- защита источника питания:
► OVP Over Voltage Protection – защита от перенапряжения
► OCP Over Current Protection – защита от сверхтока
► Защита от перегрева OTP - защита от перегрева
► RS232
►USB
► Локальная сеть
► Ввод-вывод
В комплект входит:
<ул>Цветной ЖК-дисплей
Используя 4,3-дюймовый дисплей с высоким разрешением, он предоставляет пользователям человеко-машинный интерфейс с богатыми функциями и простым управлением, который может отображать в настоящее время устанавливаются выходное напряжение/ток, фактическое выходное напряжение/ток и значение выходного напряжения/тока защиты источника питания в режиме реального времени. Функциональный интерфейс прост и понятен, удобен в использовании.
Параллельное или последовательное подключение выхода с помощью кнопки
Последовательно-параллельное соединение между CH1 и CH2 основного канала может быть реализовано без внешнего подключения, которое упрощает подключение и облегчает тестирование.
Возможность последовательной, параллельной и симметричной работы каналов CH1 и CH2:
► последовательное соединение: от 0 В до 60 В и токовая нагрузка 5 А
► параллельное подключение: от 0 В до 30 В, ток 10 А
► симметричное подключение: от 0 В до +/-30 В, ток 5 А
Функция программирования списка/задержки
С помощью списка настроек и функций задержки можно установить до 2048 наборов данных в соответствии с требованиями испытаний и количеством циклов. может достигать 99999. Он используется с шаблонами сигналов, что очень удобно для циклического тестирования и тестирования старения.

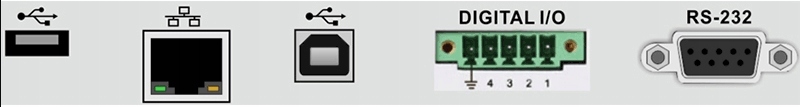

Несколько интерфейсов дистанционного управления
Стандартный интерфейс связи RS232, интерфейс Ethernet, цифровой ввод-вывод, а также главный и подчиненный интерфейсы USB могут управляться через удаленное соединение Ethernet или через RS232 и USB, с программным обеспечением главного компьютера для обеспечения программного управления.
UNI-T UDP3305-E — это линейный источник питания постоянного тока с четырьмя каналами и выходной мощностью 328 Вт. Первые два канала имеют напряжение 0–32 В/5 А и могут быть подключены внутри в любом последовательном или параллельном режиме. Третий канал UDP3305 можно настроить на 0–6 В/3 А, а четвертый канал представляет собой USB-порт постоянного напряжения 5 В с максимальным током до 2 А.
Источник питания UDP3305S-E выделяется среди других конкурирующих продуктов благодаря своей высокой производительности, поскольку он обеспечивает разрешение считывания 10 мВ / 1 мА, а также отображение формы сигнала в реальном времени и возможность подключения через USB, RS232, LAN и цифровой ввод/вывод. О. Кроме того, лабораторный блок питания UDP3305S-E поддерживает команды SCPI, что позволяет программировать блок питания.
Кроме того, каждый выходной канал источника питания можно включать и выключать индивидуально, а большой 4,3-дюймовый дисплей обеспечивает подробный обзор до 3 каналов одновременно. Именно благодаря этим функциям UDP3305S-E может конкурировать с другими популярными источниками питания, такими как Rigol DP832 или Siglent SPD3303X-E.

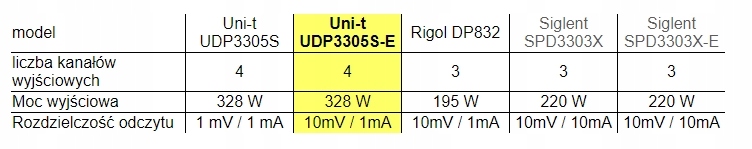

Предлагаемый программируемый источник питания UDP3305S по сравнению с конкурирующими моделями:
