Монтажный профиль, алюминиевая рейка для фотопанелей 40х40 мм - длина 2,07м

Монтажная рейка длиной 2070 мм, позволяющая установить 2 панели шириной до 995 мм.

Профиль изготовлен из высококачественного алюминия 6063, T66, что делает его на 30 % более прочным, чем стандартные профили из сплава 6060 PA38. Изделие устойчиво к погодным условиям, поэтому не потеряет своих свойств в течение многих лет.

Рельс адаптирован для крепления фотоэлектрических панелей с помощью средних и концевых застежек. Зажимы крепятся к верхнему швеллеру направляющей с помощью винтов с внутренним шестигранником М8 и скользящих ключей М8 (с шариком или квадратом).

Нижний канал позволяет крепить профиль к: монтажным адаптерам под винты с двойной резьбой, кровельным креплениям, кронштейнам или другим элементам крепления. Монтаж осуществляется с помощью винтов М10 (с шестигранной или Т-образной головкой) и фланцевых гаек М10.

Спецификация:

• Артикул: P4040-207
• Длина: 2070 мм (± 5 мм)

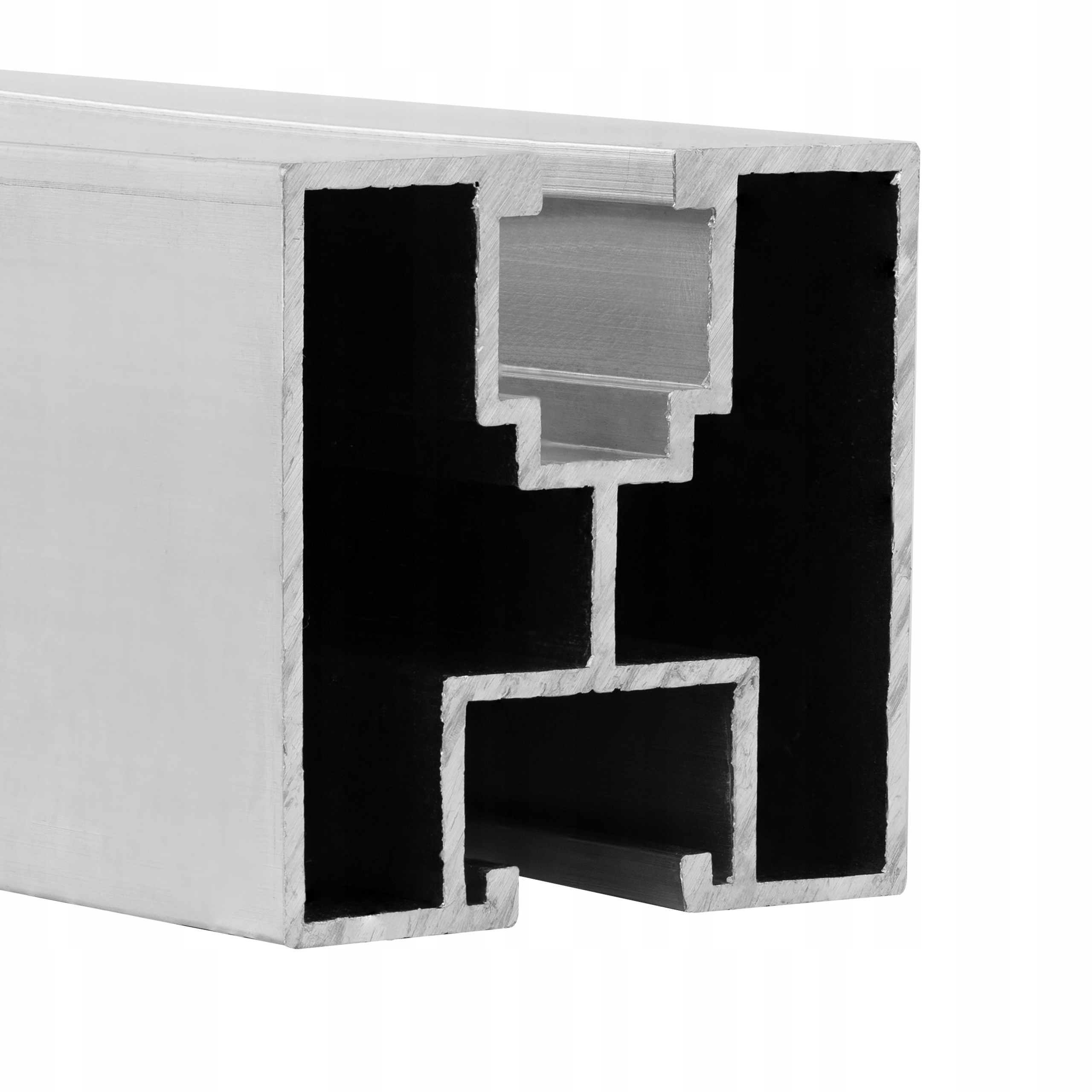

• Поперечное Размеры секции: 40 x 40 мм
• Материал: алюминий (марка 6063, Т66, толщина 1,2 мм)
• Вес: 0,80 кг/м
• Верхний канал: для скользящего ключа M8 (квадратного или с шариком)
• Нижний канал: < б>для винта М10 (с шестигранной или Т-образной головкой)

Приложение

Правильный монтаж фотоэлектрических панелей на крыше требует использования ряда близко подобранных элементов.

Крепежные элементы фотоэлектрических панелей различаются в зависимости от крыши, на которой будет размещаться конструкция. Причем в случае скатных крыш элементы подбираются еще и по типу кровельного покрытия.

Представленный продукт можно использовать для создания следующих сборочных конструкций:

• Для плоской крыши
• Для скатной крыши – металлочерепица, битумная черепица
• Для скатной крыши – керамическая черепица
• Для скатная крыша – карповая черепица.
• Для скатной крыши – металлический лист, монтируемый со стоячим фальцем.

Ниже вы найдете подробные элементы, которые необходимо выполнить для каждого из упомянутых типов.

Все компоненты доступны на других наших аукционах!

Конструкция плоской крыши

Монтажная конструкция, позволяющая монтировать фотоэлектрические панели на плоской крыше.

Для достижения достаточно высокого выхода электроэнергии фотоэлектрические панели необходимо монтировать под углом к ​​углу падения солнечных лучей. В польских условиях оптимальный угол установки солнечных панелей составляет примерно 30°, что в случае плоских крыш обуславливает необходимость использования специальных несущих конструкций.

При планировании установки фотоэлектрических панелей на плоской крыше помимо максимального получения электроэнергии следует также учитывать такие аспекты, как: правильная защита конструкции от порывов ветра, несущая способность крыши, количество панелей.

Необходимые элементы структуры сборки:

Пример панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Низкий треугольный кронштейн TD-30
• Винт с двойной резьбой DG10-200/250
• L-12 соединитель профиля
• Средний хомут КС-1
• Концевой хомут КК-35
• Винт с шестигранной головкой М10-25 или Т-образный болт М10-25
• Фланцевая гайка NK10
• Винт с внутренним шестигранником M8-25
• Квадратный ключ WK8 (гайка) или скользящий шариковый ключ WP8

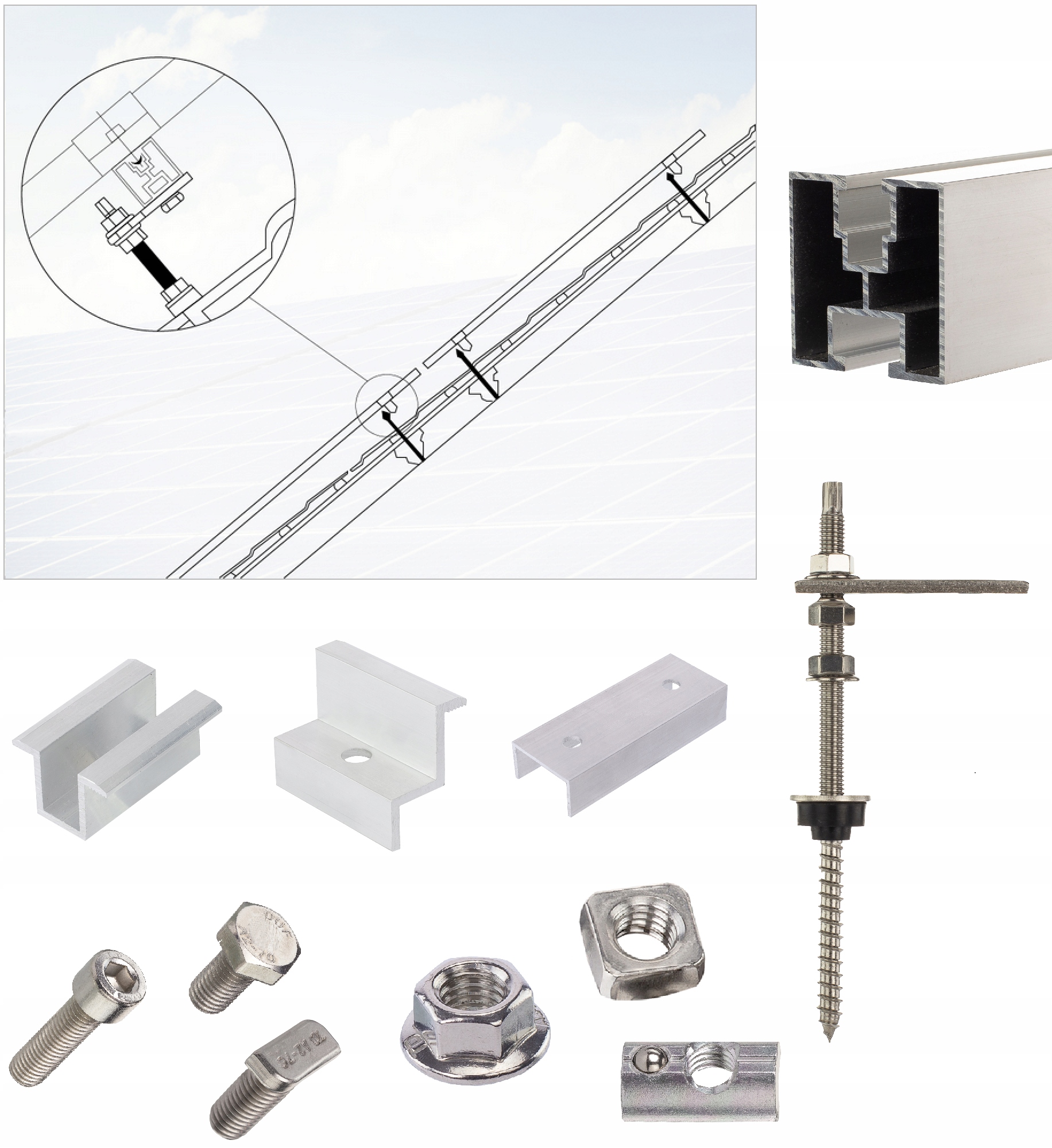

Наклонная конструкция крыши – металлочерепица, битумная черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на покатой крыше, покрытой металлочерепицей или битумной черепицей.

При установке фотоэлектрических панелей на скатной крыше из соображений безопасности невозможно устанавливать элементы под углом, отличным от ската крыши.

Металлическая черепица — один из самых популярных видов кровли в Польше. Установка фотоэлектрических панелей на покрытой им покатой крыше не представляет собой серьезной проблемы.

Необходимые элементы структуры сборки:

Пример панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Винт с двойной резьбой DG10-200/250 с переходником АМ-1
• Соединитель профиля L-12
• Хомутик средний КС-1
• Хомутик концевой КК-35
• Винт с шестигранной головкой М10-25 или Т-болт М10-25
• Гайка с фланцем НК10
• Винт с внутренним шестигранником M8-25
• Квадратный ключ WK8 (гайка) или скользящий шариковый ключ WP8

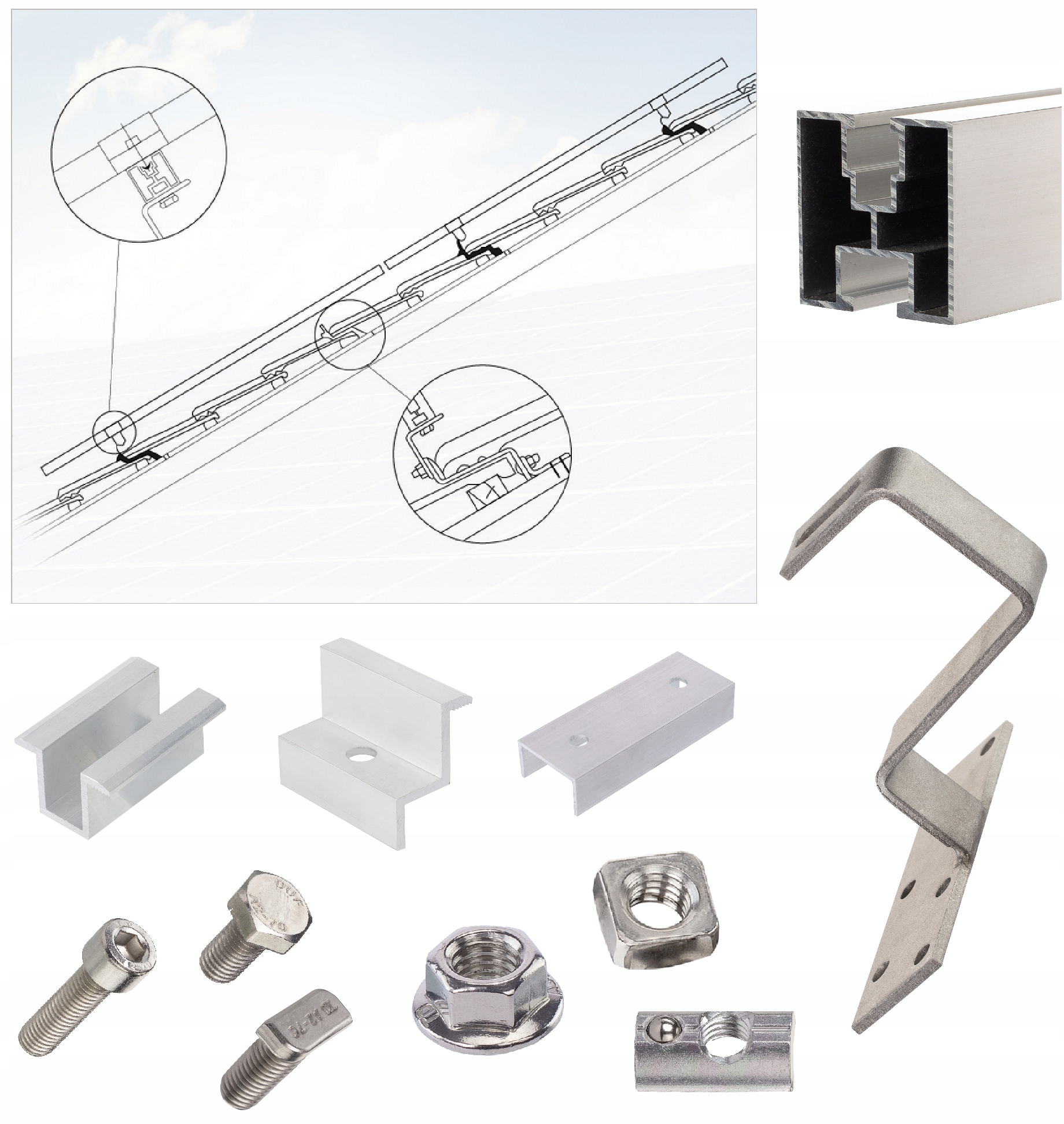

Наклонная конструкция крыши – керамическая черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на покатой крыше, покрытой керамической черепицей.

При установке фотоэлектрических панелей на скатной крыше из соображений безопасности невозможно устанавливать элементы под углом, отличным от ската крыши.

Установка фотоэлектрических панелей на крыше, покрытой керамической черепицей, требует использования дополнительного элемента, представляющего собой стандартный держатель черепицы, прикрепленный к стропилам крыши. К ручкам прикручиваются монтажные профили, к которым в свою очередь крепятся панели.

Необходимые элементы структуры сборки:

Пример панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Держатель черепицы T1
• Соединитель профиля L-12
• Средний зажим KS-1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• Фланцевая гайка NK10
• Винт с внутренним шестигранником M8-25
• Квадратный ключ (гайка) WK8 или скользящий ключ с шариком WP8

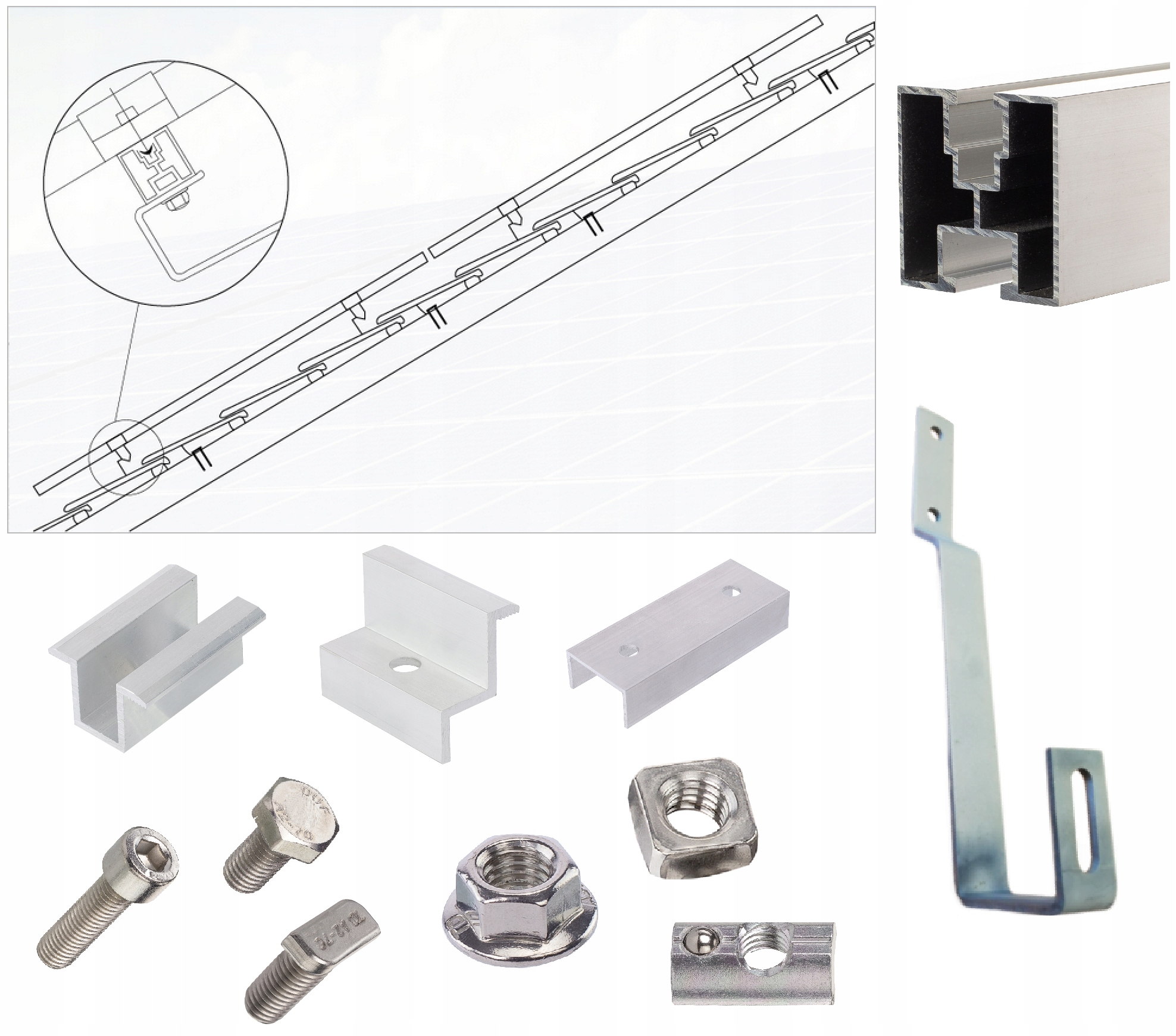

Конструкция для скатной крыши – однотонная черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на покатой крыше, покрытой плоской черепицей.

При установке фотоэлектрических панелей на скатной крыше из соображений безопасности невозможно устанавливать элементы под углом, отличным от ската крыши.

При установке фотоэлектрических панелей на скатную крышу, покрытую простой черепицей, используются дополнительные кронштейны, адаптированные к данному типу кровли. Они крепятся к стропилам крыши после снятия верхнего слоя черепицы, а к кронштейнам крепятся монтажные рейки.

Необходимые элементы структуры сборки:

Пример панели со стандартной высотой рамы (35 мм).

• Планка монтажная P4040-207
• Держатель карпового удилища К1
• Соединитель профиля L-12
• Средний зажим KS-1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• Фланцевая гайка NK10
• Винт с внутренним шестигранником M8-25
• Квадратный ключ (гайка) WK8 или скользящий ключ с шариком WP8

Конструкция для скатной крыши – листовой металл, скрепленный стоячим фальцем

Монтажная конструкция, позволяющая устанавливать фотоэлектрические панели на покатой крыше, покрытой фальцевым металлическим листом.

При установке фотоэлектрических панелей на скатной крыше из соображений безопасности невозможно устанавливать элементы под углом, отличным от ската крыши.

Конструкция для монтажа фотоэлектрических панелей на крыше с помощью листового металла, скрепленного фальцем, крепится непосредственно к кровле. Дополнительным элементом, используемым в этой системе, является так называемый ручка подола.

Необходимые элементы структуры сборки:

Пример панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Фланцевый держатель R1
• Соединитель профиля L-12
• Средний зажим KS-1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• Фланцевая гайка NK10
• Винт с внутренним шестигранником M8-25< /li>
• Квадратный ключ (гайка) WK8 или скользящий ключ с шариком WP8

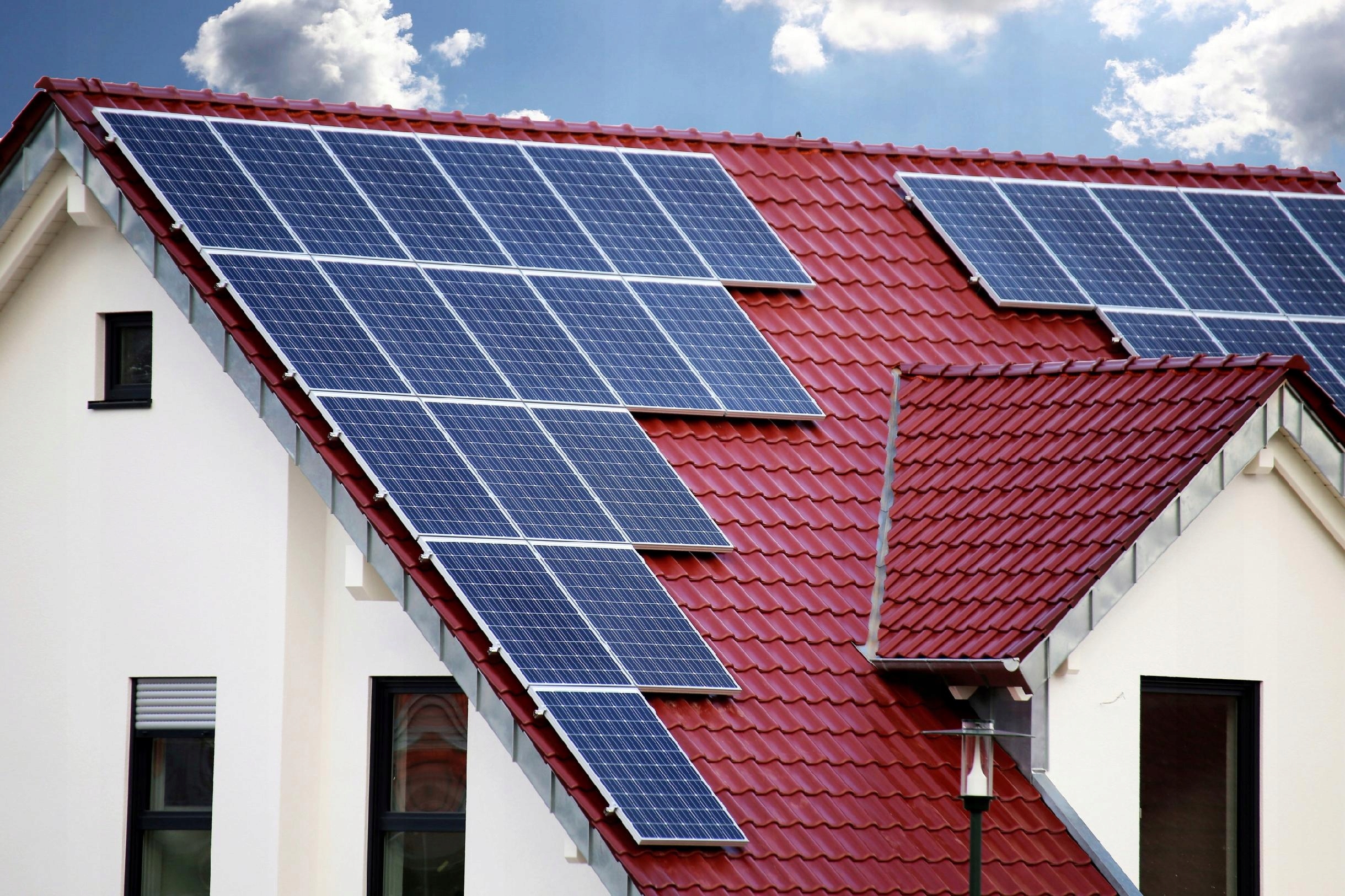

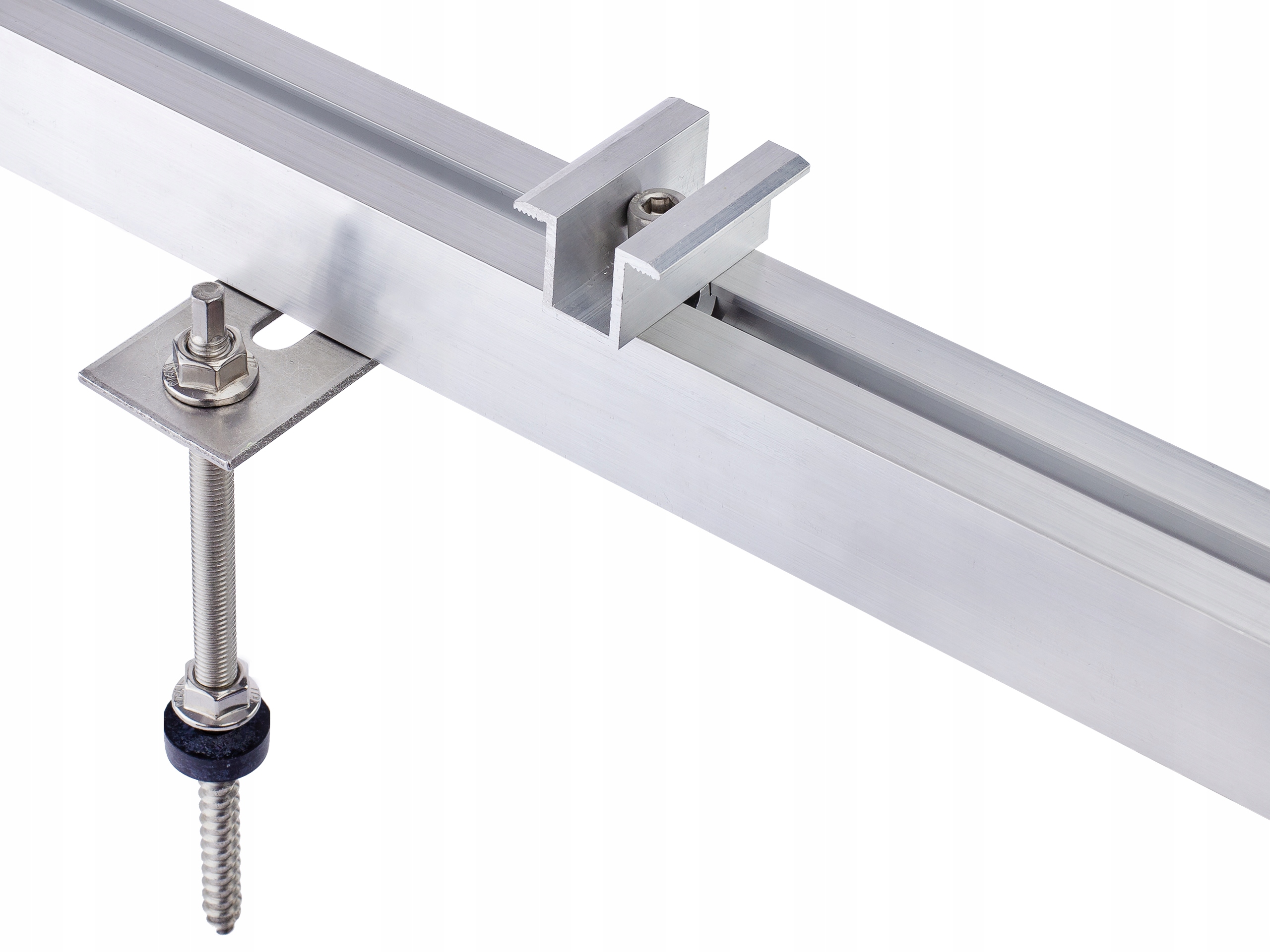

Пример использования:
