Усилитель СИГНАЛ GSM-1205 (ретранслятор)

+ Внешняя антенна АТК 10 800-980 МГц + кабель 10 м + штекер N

+ 3x Внутренняя антенна TRANS-DATA GSM / DCS/UMTS DW3-A с гнездом N

+ Трехходовой разветвитель GSM TRANS-DATA

+ Разъем/удлинительный кабель для разветвителя, вилка N - Разветвитель N на RF -5 Кабель 3м

+ Разъем/удлинитель для внутренней антенны, разъем N - Разъем N, на кабеле RF-5 5 м

+ Разъем/удлинитель для внутренней антенны, вилка N - вилка N на кабеле RF-5 15м

Ретранслятор сигнала GSM-1205 применяется для усиления сигнала GSM и подачи его в помещении. Устройство идеально подходит для мест, где сигнал GSM настолько слаб, что звонки через мобильный телефон невозможны. Примером может быть место, расположенное вдали от передатчика, или здание с толстыми стенами, подвалами (кафе) или современными окнами, стекла которых покрыты металлическими составами.

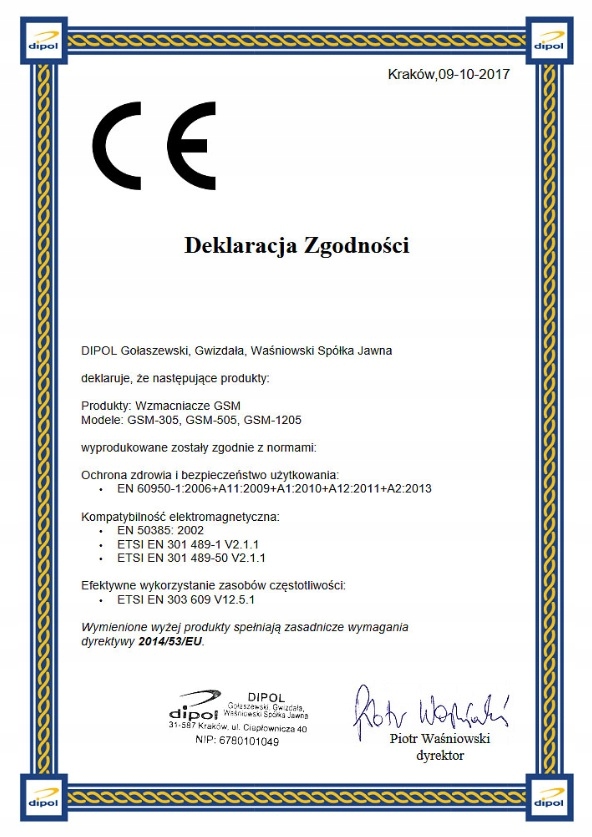

Усилитель (ретранслятор) SIGNAL GSM-1205 — бытовое устройство, усиливающее весь диапазон GSM+EGSM, соответствующее требованиям директивы RED 2014/53/EU и стандарта ETSI 303 609. Устройство имеет Декларация CE.

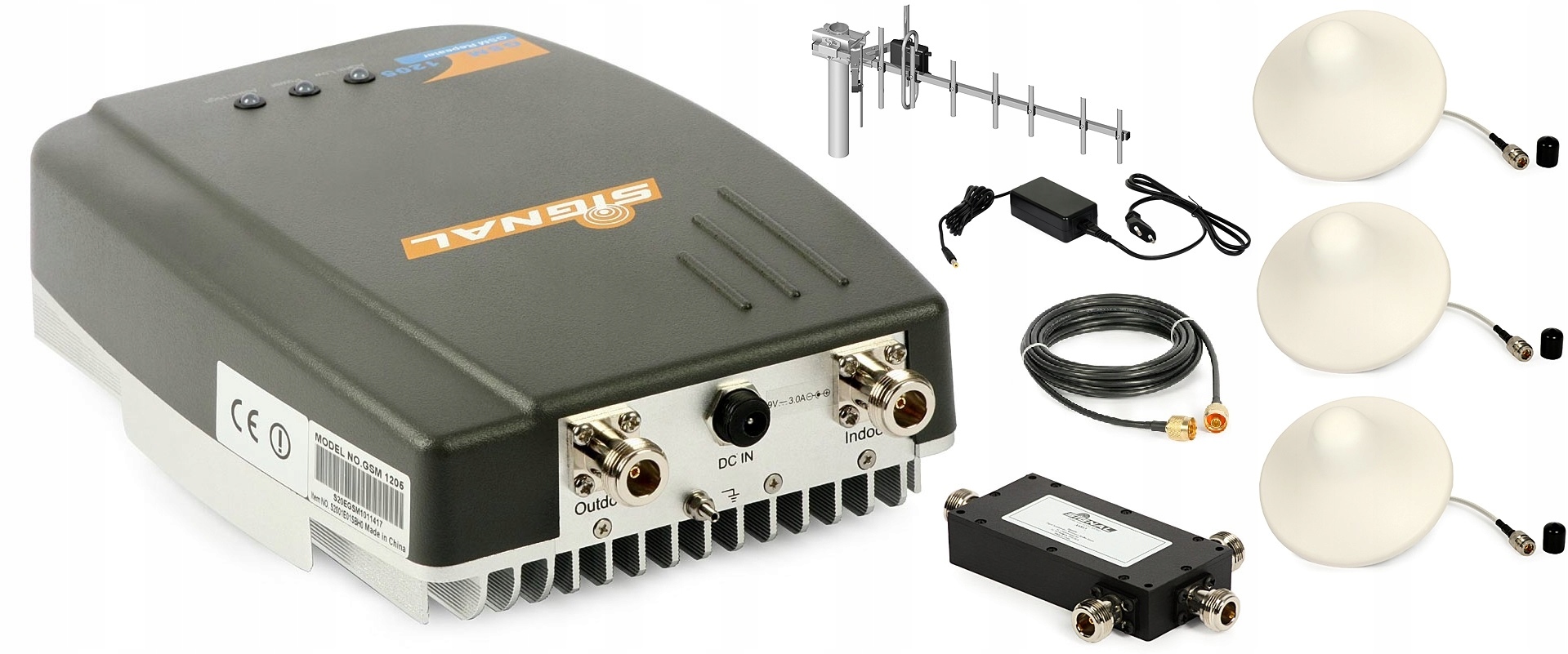

В комплект поставки входят:

Блок питания для усилителя.

Внешняя антенна направленная АТК 10 800-980 МГц производства Dipol. Антенна имеет кабель длиной 10 м с разъемом N, поэтому ее можно подключить напрямую к устройству.

Три внутренние антенны Trans-Data

Разветвитель для подключения трех внутренних антенн

N-штекер - N-штекерные соединители длиной:

• 3м - для подключения усилителя с разветвителем
• 5м - для подключения первая внутренняя антенна к сплиттеру
• 10м - для подключения второй внутренней антенны к сплиттеру
• 15м - для подключения третьей внутренней антенны к сплиттеру

Отличительные особенности:

• Устройство предназначено для телефонов стандарта GSM (GSM+EGSM), работает в диапазоне 880-960МГц< диапазон /b>,
• Устройство соответствует стандарту ETSI 303 609, необходимому для устройств этого типа,
• AGC (ALC) Автоматическая регулировка усиления,
• MGC- Ручная регулировка усиления,
• Усиление сигнала, соответствующее заявленному диапазону,
• Зона покрытия внутри здания до 1200 м2,
• Простая установка (Plug and Play),
• В комплект не входит внешняя антенна,

Важные особенности:

Новый диапазон. Репитер GSM усиливает диапазон GSM и введен новый диапазон EGSM для увеличения числа операторов. Полоса, которую усиливает устройство, составляет 880-915, 925-960 МГц.

Функция ALC. Автоматическая регулировка усиления позволяет регулировать усиление в пределах 20 дБм. Т.е. если сигнал на входе устройства слишком сильный, соответствующий механизм «подавит» сигнал.

Регулируемое входное затухание: Функция позволяет вручную ослаблять сигнал при вход с целью доведения уровня сигнала до допустимого значения через усилитель.

Установка повторителя сигнала GSM-1205:

• выбираем место вне здания, где принимаем сигнал GSM (диапазон 900 МГц),
• помещаем внешнюю антенну АТК-10 в сторону передатчика GSM
• выбираем место для установки усилителя внутри здания так, чтобы внутренние антенны были установлены относительно централизованно в зоне покрытия,
• проверьте соответствие расстояния от места установки внешней антенны до места установки длина первой внутренней антенны превышает 10 м.
• устанавливайте репитер GSM-1205 вдали от источников тепла, обеспечив достаточное охлаждение устройства.
• проверьте правильность подключения кабеля к антенна и усилитель (гнезда внешней и внутренней антенны промаркированы соответствующим образом)
• подключите источник питания к розетке переменного тока 230 В
< /ul>

Схема правильной установки GSM ретранслятора в частном доме.

Усилители компании SIGNAL — это семейство устройств, позволяющих усиливать сигналы мобильных телефонов в зданиях. Эти устройства характеризуются высоким качеством изготовления и очень хорошей эксплуатационной стабильностью.

Усилители СИГНАЛА — это устройства, отвечающие всем требованиям относительно законности их установки. Все устройства имеют сертификат CE, а также все стандарты, которым должен соответствовать данный усилитель.

Самостоятельная сборка и использование усилителей GSM/UMTS/LTE, также известных как ретрансляторы, неуполномоченными лицами запрещены законом. Право устанавливать устройства такого типа имеют только операторы мобильной связи.

Несоблюдение вышеизложенного может рассматриваться как деяние, влекущее за собой штраф, а в случае упорных действий – ограничение или тюремное заключение на до 2 лет.

p>

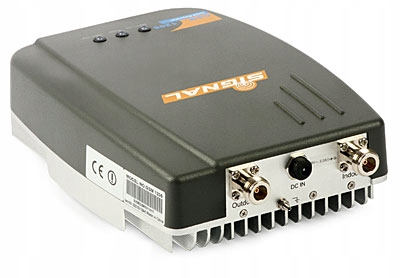

Технические данные (Репитер СИГНАЛ GSM-1205):

• Рабочий диапазон [МГц]: 880-915, 925-960, GSM+EGSM
• Выходная мощность [ дБм]: 20
• Усиление [дБ]: 70/70
• Максимальная задержка [мкс]: 0,5
• Ослабление ручного ввода [дБ]: 0–31 (шаг за 1)
• Автоматическая регулировка усиления [дБ]: до 20
• Зона покрытия [м2]: до 1200
• Сопротивление [Ом]: 50
• Источник питания: 9 В постоянного тока, 3 А, 2,1/5,5 мм.
• Сертификаты: CE (ETSI 303 609), RoHS.
• Размеры [мм]: 218x155x65< /li>
• Антенные разъемы (внешняя/внутренняя антенна): N-f/N-f

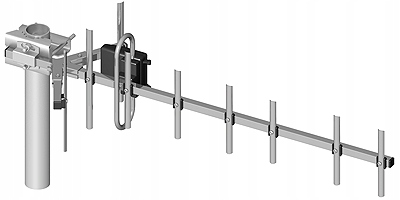

Технические данные (внешняя антенна ATK 10 800–980 МГц):

• Диапазон [МГц]: 800–980
• Усиление [дБи]: 12,8
• Кабель [м]: 10
• Разъем: N-штекер
>
• Излучение спереди/сзади [дБ]: 25
• Поляризация: В
• Ширина луча H [°]: 50
• Ширина луча V [°] ]: 58
• КСВН: <1,8
• Количество элементов: 10
• Импеданс [Ом]: 50
• Компактный для постоянного тока (DC): Да
• Упаковка: коробка
• Вес [кг]: 0,7
• Длина [м]: 0,71

Технические данные (внутренние антенны TRANS-DATA GSM/DCS/UMTS DW3-A):

• Диапазон [МГц]: 806–960, 1710–2500
• Усиление [дБи]: 3
• КСВН: ≤1,5
• Угол излучения [°] В/Г: 55/360
• Импеданс [Ом]: 50
• Поляризация: вертикальная
• Макс. Мощность [Вт]: 100.
• Разъем: гнездо N.
• Размеры [мм]: φ165×94.
• Вес [кг]: 0,50.
• Монтаж: Гипсокартон - переходник, Подвесной потолок - гайка

Технические данные (электропитание):

• Входное напряжение: 100...230В переменного тока 50. ..60 Гц, 6 ВА.
• Выход: +9 В, 3000 мА постоянного тока.
• Кабель: 1 м, вилка 2,1/5,5 мм.
• Вес: 0,2 кг.

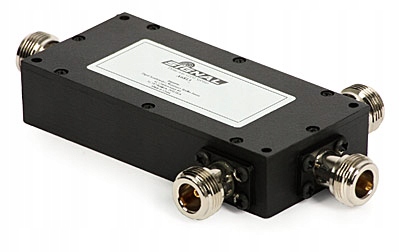

Технические данные (трехполосный разветвитель GSM TRANS-DATA):

• Диапазон [МГц]: 800-2500 li>
• Количество выходов: 3
• Затухание [дБ]: 5,5
• Разъемы: N слот
