Прецизионные бесшпиндельные быстрозажимные тиски для шлифования 50х65 мм СПЗСБ ДАРМЕТ

Продюсер: Дармет

• Модель: SPZSB
• Ширина челюсти: 50 мм
• Тип: шлифовка

Код продукта: DM_IM_SPZSB_50_65

▶️ Информация:

✔️ «Зажимное устройство для углового позиционирования полуфабрикатов перед их последующей обработкой. Точные значения достигаются только благодаря высокому качеству тисков и шлифованных концевых мер.»

✔️ Зажимное устройство для углового зажима элементов в диапазоне 0° - 45°.

✔️ Основной и самой важной особенностью тисков является определение синуса значений с помощью мерных мер.

✔️ Соответствующие значения мы получаем благодаря правильно изготовленным элементам тисков, только их точность и правильно отполированные поверхности будут правильно отражать допуски книги.

✔️Прибор изготовлен из высококачественной легированной стали с рабочей поверхностью, закаленной до твердости 58-62 HRC.

✔️ Модель SPZSB отличается от аналогов бесшпиндельной системой подвижных челюстей. Фиксация челюсти обеспечивается правильно расположенным винтом, который зажимается внутри корпуса.

✔️ Отсутствие ходового винта также является преимуществом из-за ограниченного пространства, которого для этих тисков требуется гораздо меньше, чем в случае с обычными тисками с винтом, выдвигающимся параллельно подвижной губке.

✔️ Подвижная губка призмы, т.е. с вертикальным и горизонтальным пазом, позволяет зажимать ролики.

✔️ Эти тиски используются при точных и точных механической обработке и измерительных работах на шлифовальных, фрезерных станках, станках с числовым программным управлением и других обрабатывающих центрах.

✔️ Все используемые винты имеют универсальные шестигранные головки.

✔️ Базовая поверхность на 100% состоит из стали, что обеспечивает безопасное и устойчивое позиционирование инструмента на электромагнитных столах.

✔️ Прочное основание также позволяет монтировать тиски в другое крепежное приспособление, только не забывайте правильно устанавливать их на ступенчатые губки или с помощью параллельных шайб.

✔️ Неподвижная губка имеет резьбовые отверстия для крепления бамперов, которые стабилизируют положение закладных элементов.

▶️ Параметры точности:

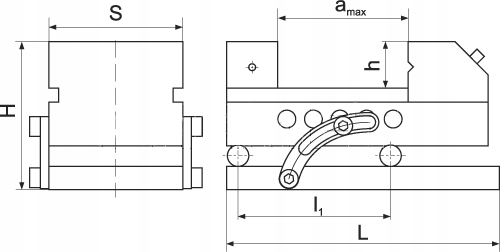

▶️ Спецификация:

• S 50 мм
• amax 65 мм
• h 25 мм
• H 79,6 мм
• L 140 мм< /li>
• l1 100±0,015 мм
• Диаметр роликов ø15х6 мм
• Вес 3 кг

▶️ Данные:

• c = 100 мм
• α = 45°
• sin45° = 0,7071

▶️ Поиск:

• a = ?

▶️ Решение:

• sinα = a/c
• a = c*sinα
• a = 100*0,7071
• a = 70,71[ мм]

Для получения угла наклона 45° высота стопки плитки должна составлять 70,71 мм.

Вам может оказаться полезной таблица значений функции тригонометрического синуса.
