Комплект трубочиста из листового металла со стоячим фальцем

• Длина скамейки: 60 см
• Ширина скамейки: 25 см
• b>
• Цвет: Антрацит — RAL 7016
• Материал: горячее цинкование и порошковое покрытие

Комплект состоит из элементов, представленных на фото ниже, а именно:

• Скамейка (площадка) трубочиста - 1 шт.
• Крепления (люльки) - 2 шт.
• Кронштейны из листового металла - 2 шт.
• Винты - 8 шт.

Важнейшие технические параметры:

Важнейшие технические параметры:

Важнейшие технические параметры:

Применение: Скамьи и ступеньки трубочистов используются для безопасного и комфортного передвижения по наклонной поверхности крыши. Чаще всего используется для связи между люком в крыше и устройствами, требующими обслуживания или обслуживания на крыше, такими как дымоходы, антенны или солнечные системы. Правильно подобранные элементы системы позволяют перемещаться по скату ската крыши (горизонтально) и поперек ската крыши (вертикально).

Принцип установки: В зависимости от кровельного покрытия , правильно подобранные кронштейны, которые в сочетании с люльками (также называемыми креплениями) позволяют получить прочное и горизонтальное основание для установки фундамента или ступени трубочиста.

Соответствие стандарту EN 516 стандарт: да

Антикоррозийная защита: горячее цинкование и порошковое покрытие

Знак CE >: да

Угол наклона крыши и циркуляция крыши

Ступени и полки дымохода обеспечивают безопасное передвижение по поверхности крыши. Эта система связи на крыше обеспечивает доступ к дымоходу и антенным устройствам, а также может служить дополнительным путем эвакуации. Угол наклона скамеек и ступенек можно регулировать, правильно прикрутив люльку к кронштейну. Угол можно регулировать от 15° до 45°. Ступени дополняют систему каминных уступов и предназначены для создания путей сообщения, проходящих по наклону ската крыши. Ступени трубочиста следует располагать поочередно, чтобы по ним можно было ходить по крыше, как по лестнице. При использовании расстояния между отдельными ступенями следует учитывать угол наклона крыши:

• Если наклон менее 30° – ступени следует устанавливать в каждом втором ряду кровли. черепицы, на расстоянии 70 см друг от друга.
• Если уклон превышает 30° – ступени следует устанавливать в каждом ряду черепицы, через каждые 35 – 40 см.

Максимальное расстояние между кронштейнами — 80 см. Минимальное количество кронштейнов на скамью – две штуки.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

Одобрения, декларации и стандарты

Системы доступа на крышу производятся на основе европейского стандарта EN516:2006, который имеет статус польского стандарта PN-EN 516. Стандарт распространяется на устройства для ходьбы. крыша постоянно прикреплена к конструкции, несущая способность скатных крыш.

Производитель кровельной коммуникационной системы, предлагаемой Folnet, заявляет о соответствии стандарту посредством Декларации эксплуатационных характеристик (DWU). Это гарантирует соответствие не только польским, но и европейским нормам и обеспечивает безопасность и долговечность всей кровельной коммуникационной системы.

Доступные цвета:

• RAL 9005 - черный
• RAL 7016 - антрацит - такой вы покупаете на этом аукционе
• RAL 7024 - графит
• RAL 8004 - кирпично-красный
• RAL 8017 - коричневый
• RAL 9006 - серебристо-цинковый цвет
• RAL 3009 - каштан
• RAL 3011 - красный
• RAL 6020 - темно-зеленый
• RAL 3004 - вишня

Порошковая покраска

Скамейка трубочиста предлагается в исполнении с порошковой окраской в ​​самых популярных кровельных цветах по палитре RAL.

Преимущества порошковой окраски:

• гладкое, без трещин и потеков покрытие
• антикоррозионные свойства
• стойкость к механическим повреждениям
• термостойкость
• высокая стойкость к химическим веществам.
• безвреден для окружающей среды.

Внимание! Обратите внимание, что между цветами и узоры видны на фотографиях и реальных материалах. На цвет, видимый на мониторе покупателя, влияют, среди прочего: состояние оборудования, а также условия фотосъемки, которые могут различаться для отдельных продуктов.

Система гладких кромок с противоскользящим покрытием

• Способ изготовления кромки скамейки: Специальная гладкая обработка кромки скамейки (1) обеспечивает более безопасную установку и использовать. При использовании скамеек с необработанными краями (2) существует риск заклинивания, и в этих местах скамейки имеют пониженную прочность. В скамейках, предлагаемых нашей компанией, эта проблема устранена. При пробивании отверстий на каждой верстаке оставляют запас гладкого неперфорированного материала.

• Противоскользящее покрытие: Верстак трубочиста имеет специально разработанное тиснение. Они создают противоскользящую защиту и отводят воду с поверхности скамейки.

Антикоррозионная защита

В связи с воздействием на элементы кровельных коммуникаций многочисленных атмосферных факторов наши скамейки имеют два покрытия для защиты от коррозии.

Цинковое покрытие

Все элементы изготовлены из оцинкованной стали. Это самый эффективный и долговечный способ защиты стали от коррозии. В процессе цинкования атомы цинка проникают во внешний слой стали, создавая поверхностный железо-цинковый сплав, создавая слой, защищающий от коррозии. Долговечность цинковых покрытий, в зависимости от условий, может достигать до 100 лет.

Порошковое лакокрасочное покрытие

Порошковое покрытие устойчиво к коррозии, химическим веществам, высоким температурам и механическое повреждение. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С – 200°С, в результате чего порошок плавится и полимеризуется.

Все реализуемые элементы кровельной коммуникации имеют необходимые по закону документы, разрешающие изделие устанавливаться на крыше.

p>

В комплект входит

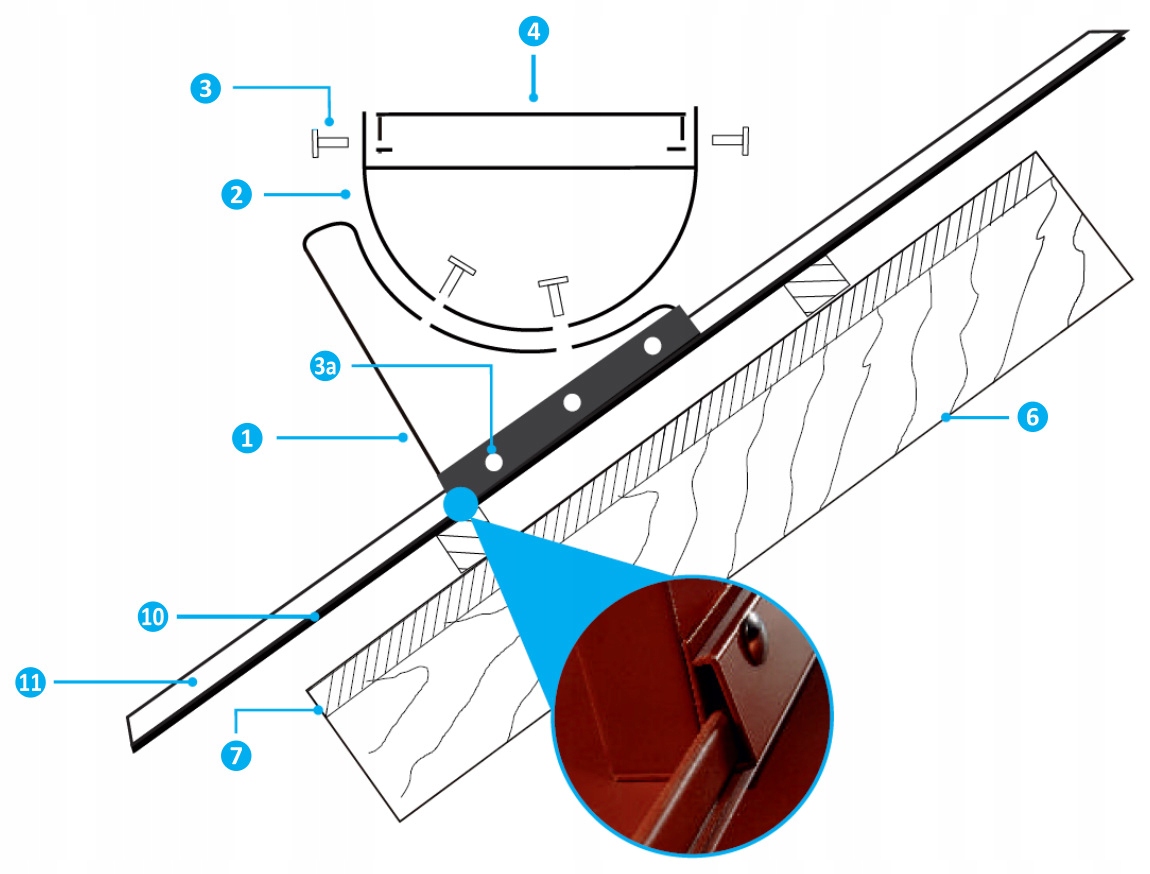

Инструкция по сборке

• 1 - Кронштейн скамейки трубочиста
• 2 - Кронштейн крепления скамейки трубочиста (подставка)
• 3 - Винты
• li>
• 4 - Трубочист
• 5 - Детальный чертеж
• 6 - Стропила
• 7 - Контробрешетка
• 10 - Кровельное покрытие
li>
• 11 - Стоячий фальц

Комплексный стол трубочиста RABEK состоит из опоры RABEK (1), опоры стола трубочиста (2) и скамья-платформа (4). Прикрутите кронштейн (1) к стоячему фальцу так, чтобы подвижный элемент зажима прилегал к замку из листового металла - подробный чертеж (5).

Закройте зажим кронштейна, прикрутив его винтами с квадратным подголовком M8 x 35 мм. Из-за ограниченного доступа к гайкам рекомендуется использовать ключ с храповым механизмом с головкой № 13. Затем прикрутите люльку верстака трубочиста (2) к кронштейну (1) винтами М8 х 20 мм. Люльку следует устанавливать в горизонтальном положении ±3%. Площадка верстака трубочиста прикручивается к люльке через боковые отверстия в платформе и люльке винтами М8 х 20 мм. Пример схемы сборки показан на фото.
