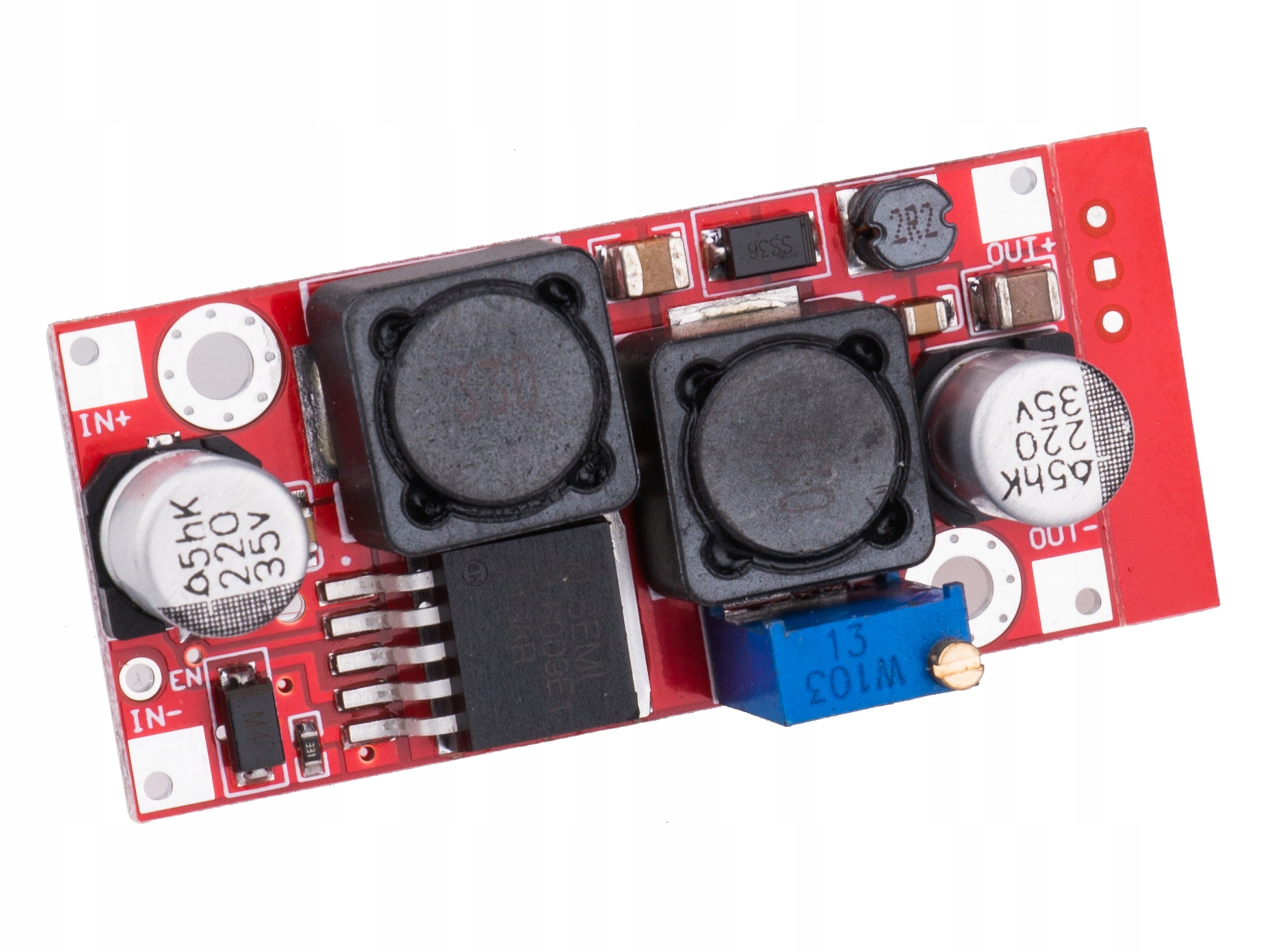

Преобразователь постоянного тока STEP-UP XL6009 заменяет LM2577

Модуль преобразователя/питания.

DC-DC ПОВЫШАЮЩИЙ/ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ 25В 4А XL6009 (LM2577)

Универсальный повышающий/понижающий модуль питания с плавной регулировкой выходного напряжения с помощью прецизионного потенциометра и ВКЛЮЧИТЬ управляющий вход.

Система является альтернативой аналогичным модулям на базе системы LM2577.

Контроллер обрабатывает входное напряжение во всем диапазоне, как увеличиваясь, так и уменьшаясь в зависимости от параметры источника питания и пользовательские настройки.

При использовании более высокой мощности (выше 10 Вт выходной мощности) или тока (выше 2 А) контроллер XL6009 должен быть оснащен радиатором (припаян к термопрокладке контроллера). корпуса или снизу к переходным отверстиям в печатной плате)

Преобразователь уже работает от 3,5В, правда, с небольшой выходной нагрузкой. Аналогичная ситуация и с выходом - Uwy < 25В при условии малой нагрузки.(Внимание - при малой нагрузке, вне рабочего диапазона - ниже 3,5В на входе неконтролируемое выходное напряжение подскакивает до нескольких десятков могут возникнуть напряжения!)

Имеет защиту от переполюсовки по типу короткого замыкания (диод закорачивает вход при обратном включении)

Контроллер имеет защиту от перегрузки (>4А) и тепловую защиту.

Входное напряжение подключается к полям IN+/-, а выходное напряжение получается к полям IN+/-. OUT+/- поля. Вход «ENABLE» расположен рядом с «IN-» — система включена по умолчанию

Технические данные

• тип: преобразователь повышающий/понижающий
• модель: XL6009
• входное напряжение: 3,5–25 В постоянного тока
• выходное напряжение: 1,25–25 В постоянного тока
• b>
• выходной ток: 4А (с радиатором)
• тип работы: импульсный
• рабочая частота : 400 кГц
• эффективность: до 90 %
• размеры: 50 мм x 24 мм x 14 мм
