Цифровой осциллограф UTD1050CL, 50 МГц

UTD1050CL — портативный цифровой осциллограф с одним входным каналом и полосой пропускания 50 МГц. Осциллограф UTD1050CL оснащен цветным ЖК-дисплеем с диагональю 3,5 дюйма, обеспечивающим хорошие условия для наблюдения осциллограмм. Благодаря встроенной литиевой батарее осциллограф UTD1050CL мобилен и идеально подходит для работы в местах, где отсутствует сетевое напряжение. Осциллограф оснащен интерфейсом USB для подключения к ПК. Дополнительным преимуществом предлагаемого осциллографа является встроенный цифровой мультиметр с максимальным показанием 3999. Помимо стандартного измерения постоянного/переменного напряжения и тока, цифровой мультиметр может измерять сопротивление и емкость конденсаторов. Сочетание цифрового осциллографа с питанием от аккумулятора и встроенного цифрового мультиметра обычно называют компометром.

технические данные:

• UNI-T UTD1050CL — портативный цифровой осциллограф
• полоса пропускания: 50 МГц
• цвет ЖК-дисплей диагональю 3,5 дюйма и разрешением 320×240
• типы запуска: Edge, Pulse, Video, Alternate
• питание от встроенного аккумулятора или от сети переменного тока адаптер
• USB-разъем для связи с ПК
• встроенный цифровой мультиметр:

  --> измерение постоянного напряжения и тока

  --> измерение переменного напряжения и тока

  p>

  --> измерение сопротивления

  --> измерение емкости

  --> тестер акустической непрерывности

  --> проверка диодов

• Пропускная способность: 50 МГц
• Время нарастания: ≤ 14 нс
• Скорость выборки: 200 Мвыб/с (частота выборки в реальном времени)
• чувствительность по напряжению: 5 мВ/дел ~ 20 В/дел.
• длина записи (макс.): 12 тыс. точек
• диапазон развертки: 10 нс ~ 50 с/дел.
• Типы запуска: фронтальный, импульсный, видео и альтернативный

цифровой мультиметр – диапазоны измерения:

• Напряжение постоянного тока: 400 В мВ / 4 В / 40 В / 400 В: ±(1%+5)
• Напряжение переменного тока: 400 мВ / 4 В / 40 В / 400 В: ±(1,2%+5)
• Постоянный ток: 400 мкА / 4000 мкА / 40 мА / 4000 мА / 10 А: ±(1,5%+5)
• Переменный ток: 400 мкА / 4000 мкА / 40 мА / 4000 мА / 10А: ±(5%+5)
• сопротивление: 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм: ±(1,5%+5)
• емкость: 51,2 нФ / 512 нФ / 5,12 мкФ / 51,2 мкФ / 100 мкФ: ±(3%+5)

Другие параметры:

• Максимальное отображение: 4000
• Размер ЖК-дисплея: 3,5 дюйма
• Электропитание: переменный ток адаптер 220 В, 50 Гц
• литиевая батарея 7,4 В, 3600 мАч
• размеры: 199×118×49 мм
• вес: 0,9 кг

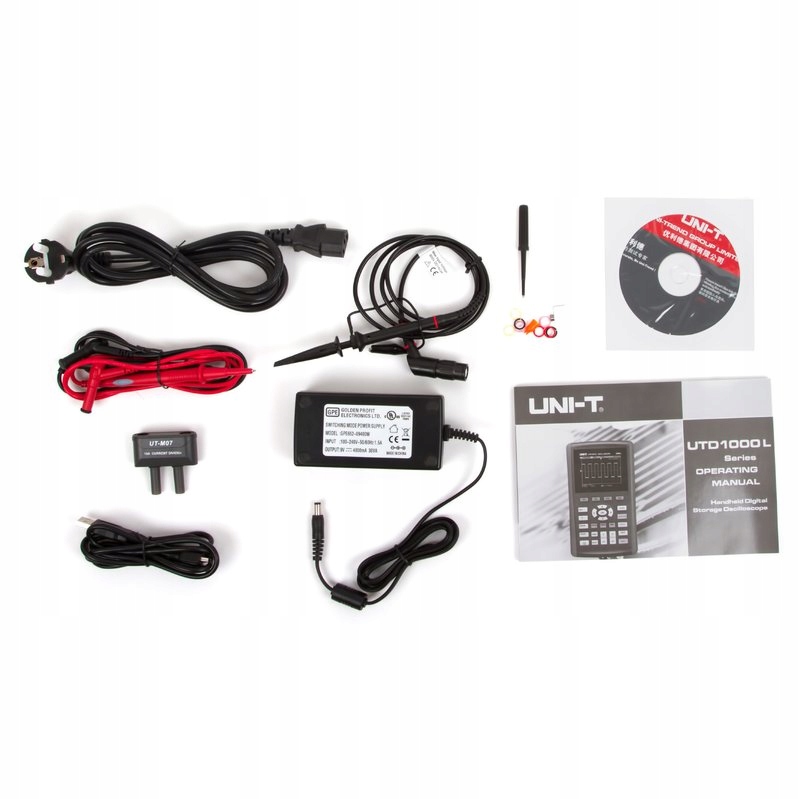

В комплект входят:

• Цифровой осциллограф UNI-T UTD1050CL (1 шт.)
• Щуп осциллографа (с делитель 1:1, 10:1) (1 шт.)
• шунт измерительный 10 А (1 шт.)
• сетевой адаптер (1 шт.)
• крышка-футляр (1 шт.)
• USB-кабель (1 шт.)
• программное обеспечение на компакт-диске (1 шт.)
• руководство пользователя на английском языке ( 1 шт)
