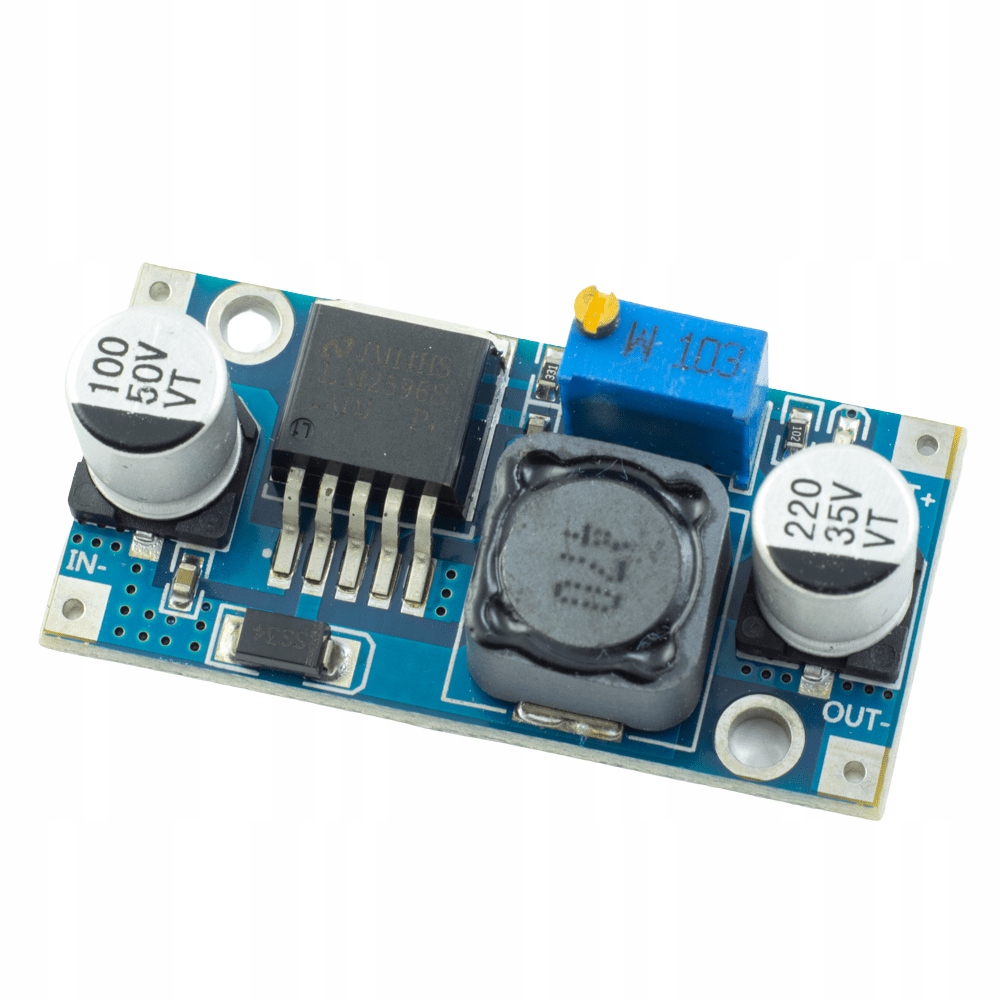

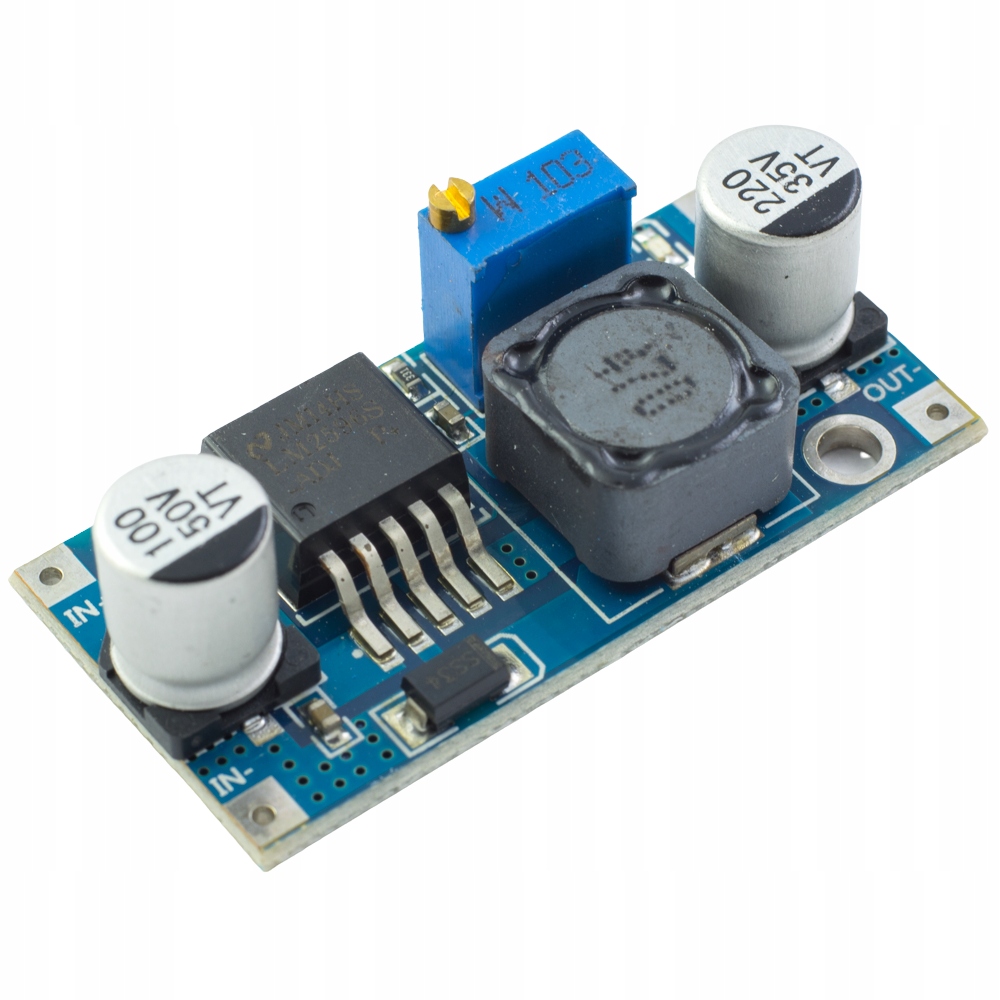

Понижающий преобразователь LM2596 3А 1,5-35В

Источник питания является одним из наиболее важных вопросов при создании электронных устройств. По сути, без хорошего источника питания наша система работать не будет.

Стоит выбрать модуль, который обеспечит нам подходящее напряжение и будет иметь достаточную эффективность по току.

понижающий преобразователь, построенный на известном и популярном чипе LM2596, является одним из наиболее интересных вариантов.

Это DC-DC преобразователь, т.е. преобразует постоянное входное напряжение в постоянное напряжение на выходе. На вход преобразователя мы можем подавать напряжение от 3В до 35В.

Выходное напряжение преобразователя регулируется с помощью многооборотного потенциометра, расположенного на модуле. Регулирование происходит в диапазоне от 1,5В до 30В.

Еще один важный параметр – максимальный ток, который может выдать преобразователь. Модуль LM2596 достаточно эффективен. Он может обеспечить ток до 3 А. Для постоянной работы ток составляет 2А.

При работе с более высокой мощностью (свыше 15 Вт) радиатор следует приклеить к системе преобразователя. (в комплект не входит). ). Преобразователь может перегреться, если он переключает большую мощность.

✔Параметры понижающего преобразователя постоянного тока LM2596 3А

• Входное напряжение: 3-35В
• Выходное напряжение: 1, 5–30 В (регулируется).
• Чип преобразователя: LM2596.
• Выходной ток постоянного тока: 2 А.
• Максимальный выходной ток: 3 А (с радиатором).
• Для потребляемой мощности более 15 Вт необходим радиатор (не входит в комплект).
• КПД: макс. 92 %.
• Частота: 150 кГц.
• Рабочая температура. : -40÷85 °C (при мощности 10 Вт).
• Защита от короткого замыкания: ограничение тока, автоматическое переключение напряжения.
• Вес: 11,7 г.
• Размер: 47 х 23 х 14 мм
