Понижающий PoE-адаптер ATTE SDIP‑20‑AD0 — Vout 5 В/12 В/24 В, Pmax 20 Вт, Gigabit Ethernet

Адаптер SDIP-20-AD0 предназначен для питания дополнительных устройств через линию PoE или снижения напряжения PoE, присутствующего в разъеме RJ45, с пропускной способностью 10/100/1000 Мбит/с.

Соответствующие комбинации перемычек позволяют выбрать подходящую конфигурацию блока питания POE на выходе и уровень выходного напряжения преобразователя.

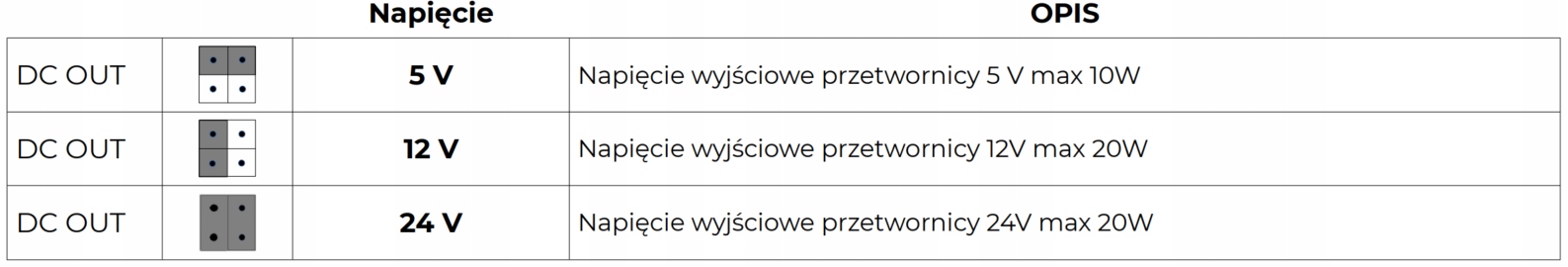

Один набор перемычек позволяет выбрать выходное напряжение постоянного тока преобразователя: 5 В, 12 В или 24 В.

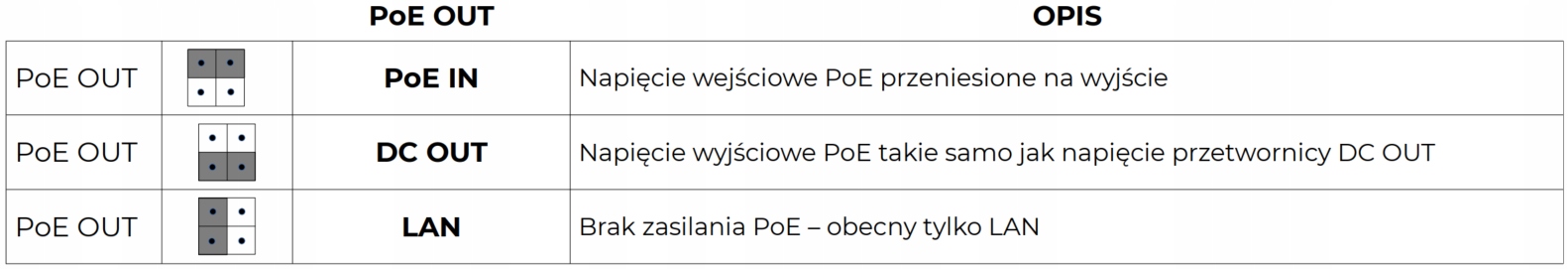

Второй набор перемычек отвечает за настройку мощности выходного порта LAN. Он позволяет передать питание PoE со входа на выход, снизить напряжение PoE до установленного перемычками в преобразователе или отключить питание и оставить только передачу по локальной сети.

Адаптер предназначен для работы с коммутатором PoE, работающим в стандарте 802.3at/af или PoE PASSIVE. Устройство имеет очень небольшие размеры, что позволяет легко установить его в небольших помещениях. Дополнительные монтажные штифты или адаптер позволяют устанавливать в корпуса ABOX или на рейку TH35.

Наиболее важные функции:

Примечания по установке:

• Общая мощность, потребляемая приемниками, подключенными к адаптеру, не может превышать бюджет мощности, предлагаемый переключателем источника питания.
• Перед подключением приемника убедитесь, что правильный уровень напряжения PoE и какие пары должны быть запитаны.
• Перед подключением пассивных приемников PoE (например, антенны Wi-Fi) убедитесь, что значение напряжения и поляризация включены. контакты RJ45 переключателя или адаптера питания соответствуют значениям, допустимым приемником.
• Подача неправильного напряжения питания, неправильная полярность или выбор неправильных пар источников питания могут привести к нестабильной работе или , в некоторых случаях повреждение устройства.

Примеры применения:

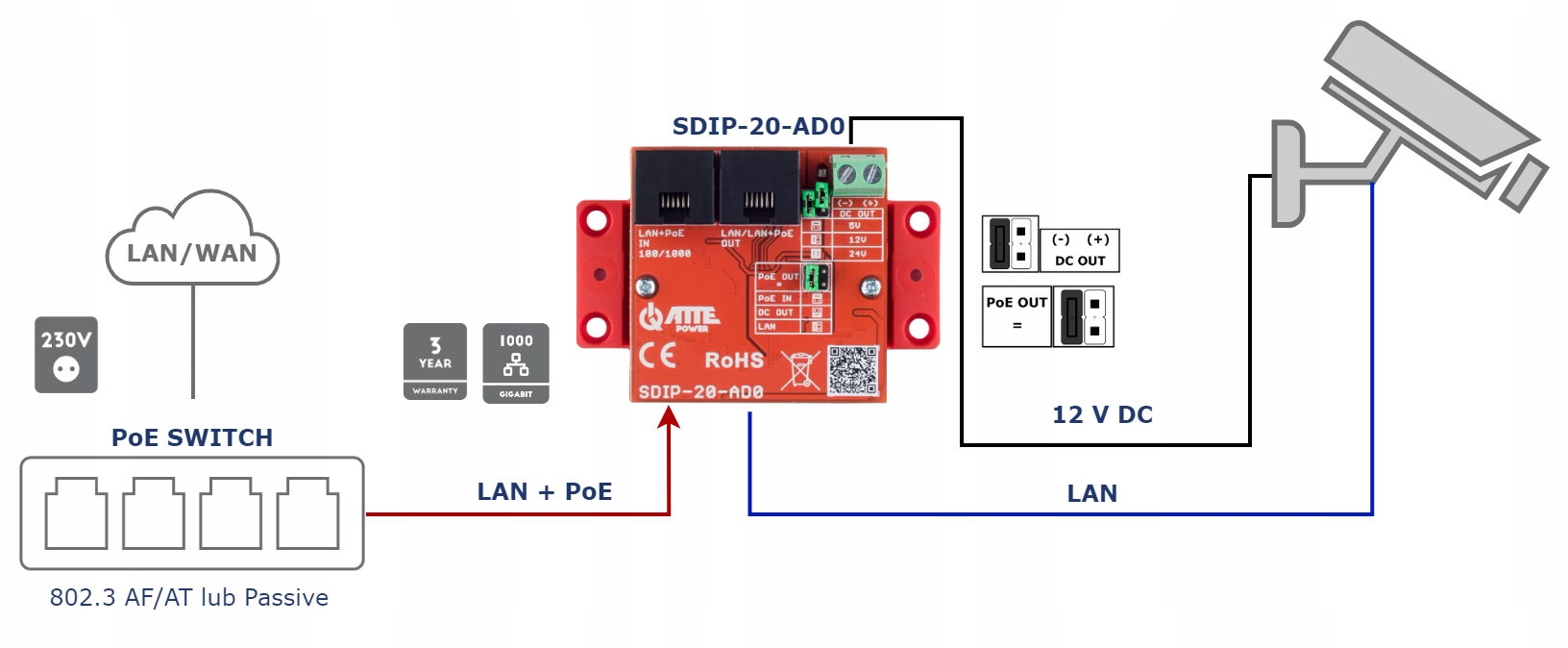

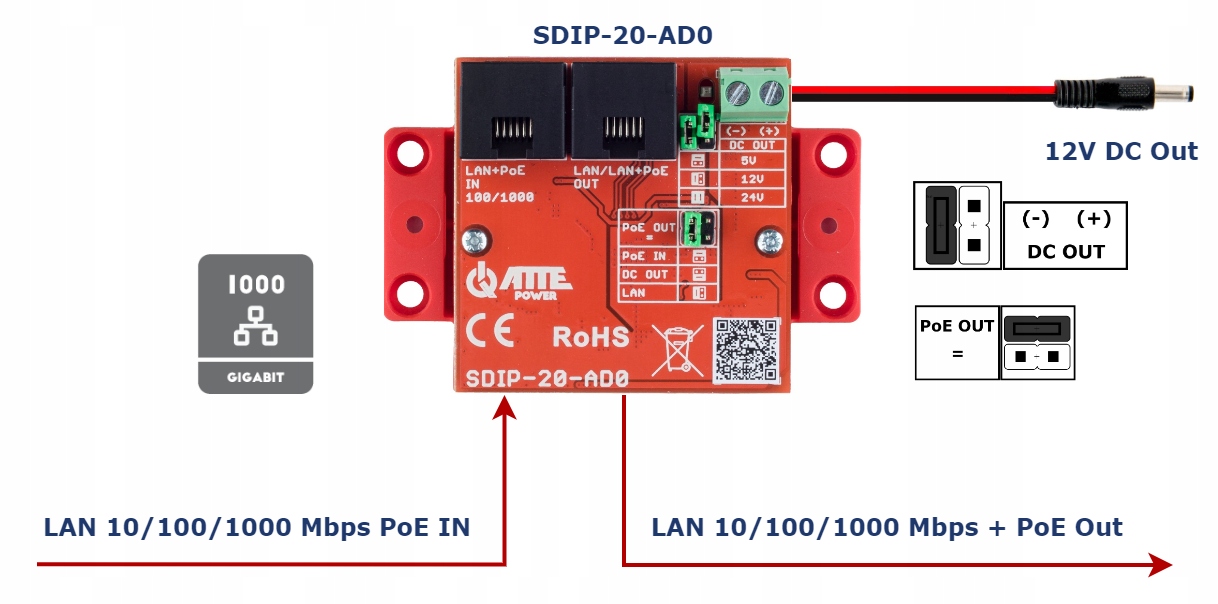

1) Базовая конфигурация SDIP-20-ADO - питание от PoE к устройству напряжением 12В

2) Базовая конфигурация SDIP-20-ADO - питание от PoE к устройству напряжением 24В

3) Базовая конфигурация SDIP-20-ADO – питание PoE и дополнительные 12В

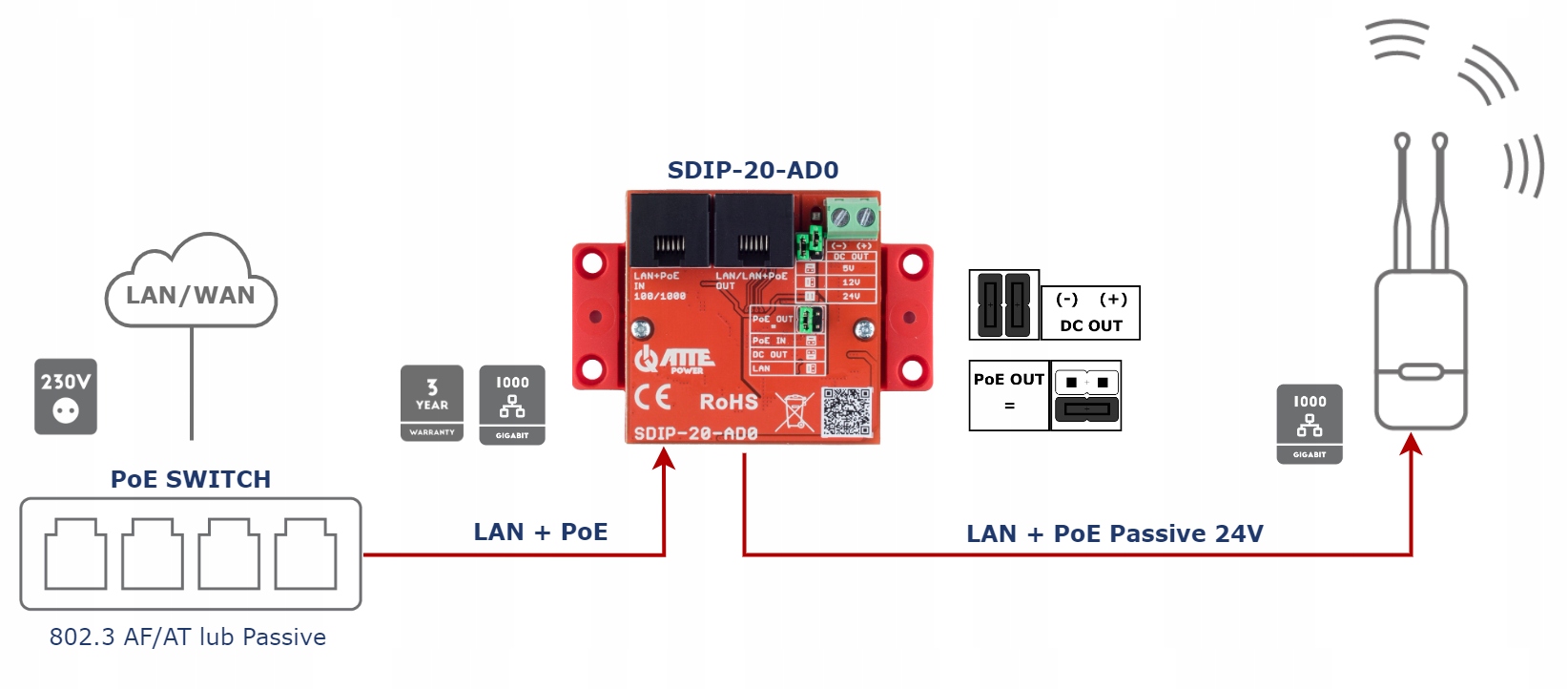

4) Конфигурация SDIP-20-ADO, позволяющая питать гигабитную точку доступа в стандарте Passive PoE 24В

5) Настройка SDIP-20-ADO для питания 12-вольтовой камеры или шлюзовой станции, не поддерживающей PoE

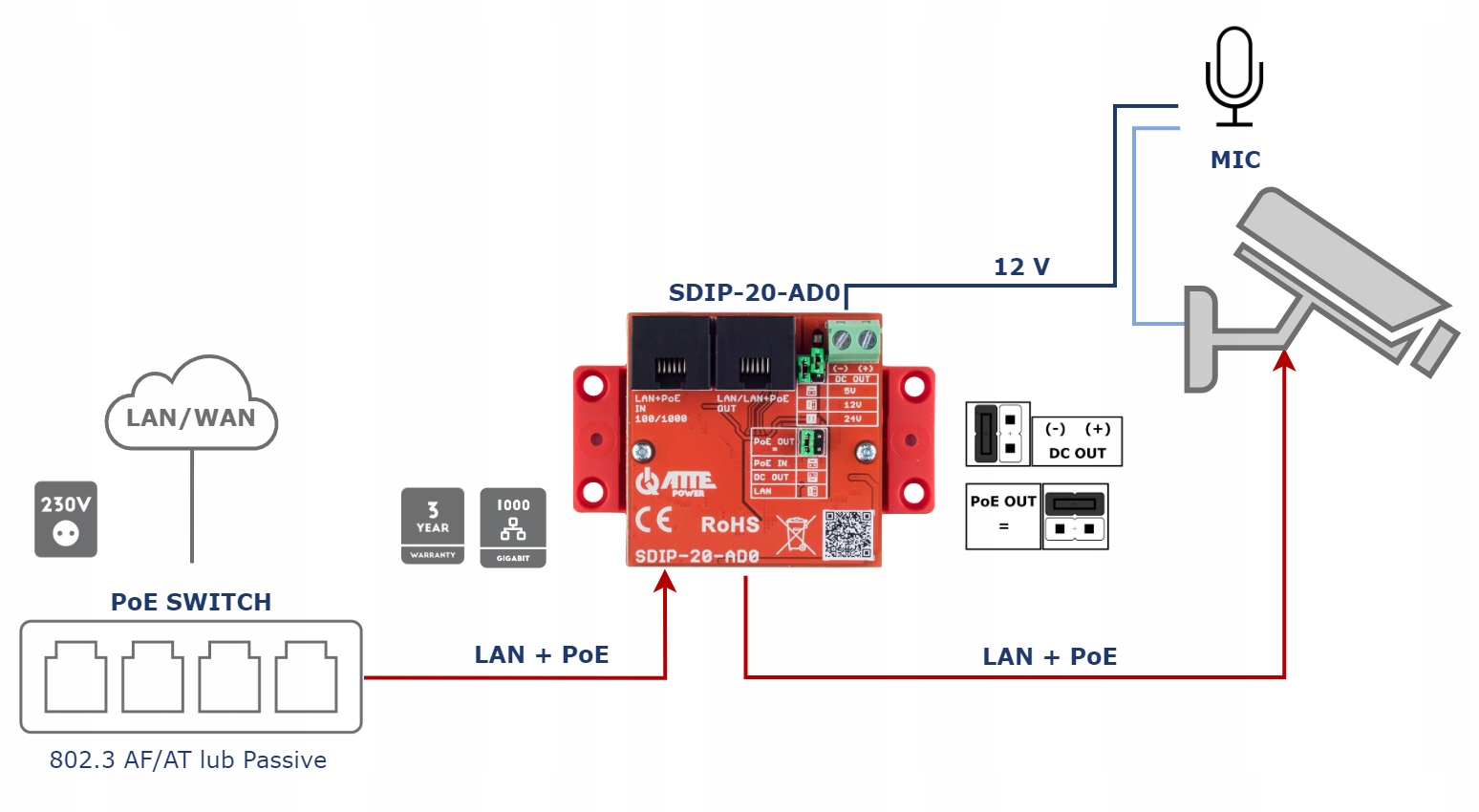

6) Конфигурация SDIP-20-ADO для питания IP-камеры и дополнительного микрофона 12 В

7) Настройка SDIP-20-ADO с питанием камеры 12В постоянного тока и дополнительным управлением

Технические данные:
