Подвійний збалансований мікрохвильовий радіочастотний змішувач
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 99
Заказывая «Подвійний збалансований мікрохвильовий радіочастотний змішувач», вы можете быть уверены, что данное изделие из каталога «Полупроводники» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

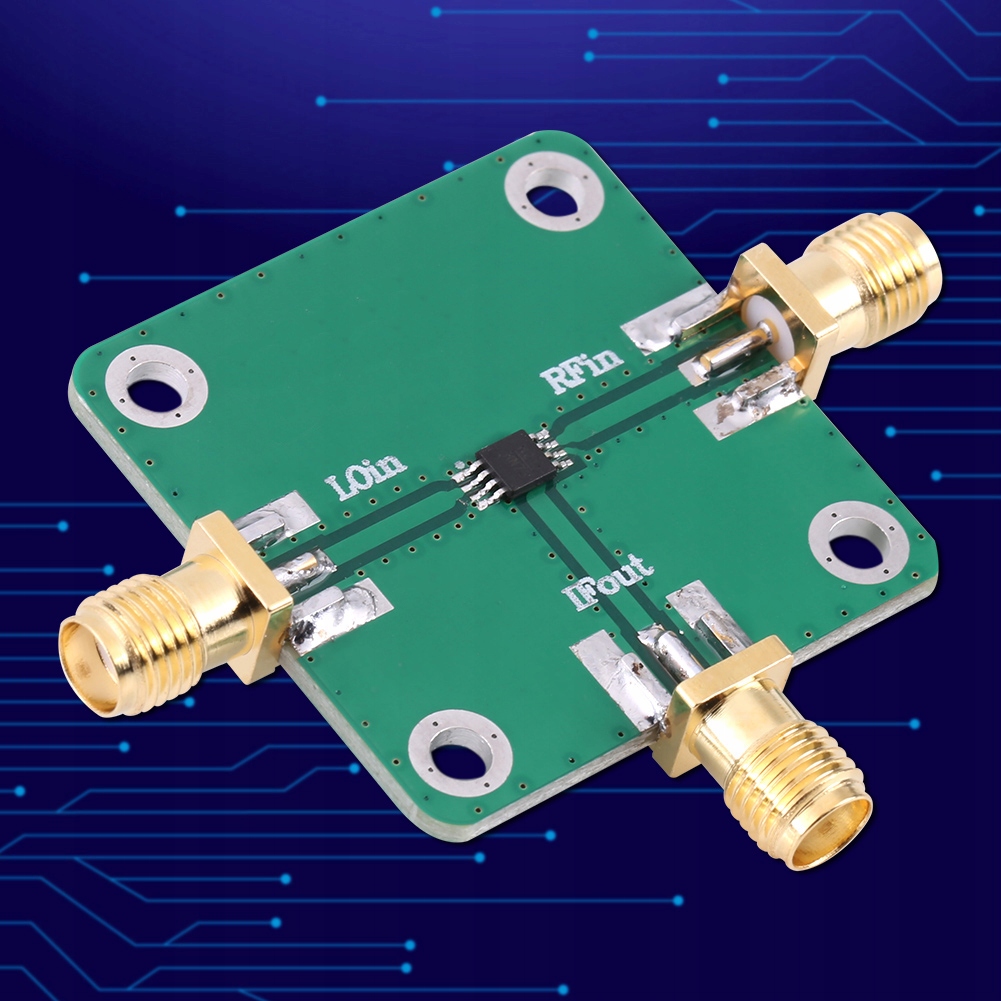

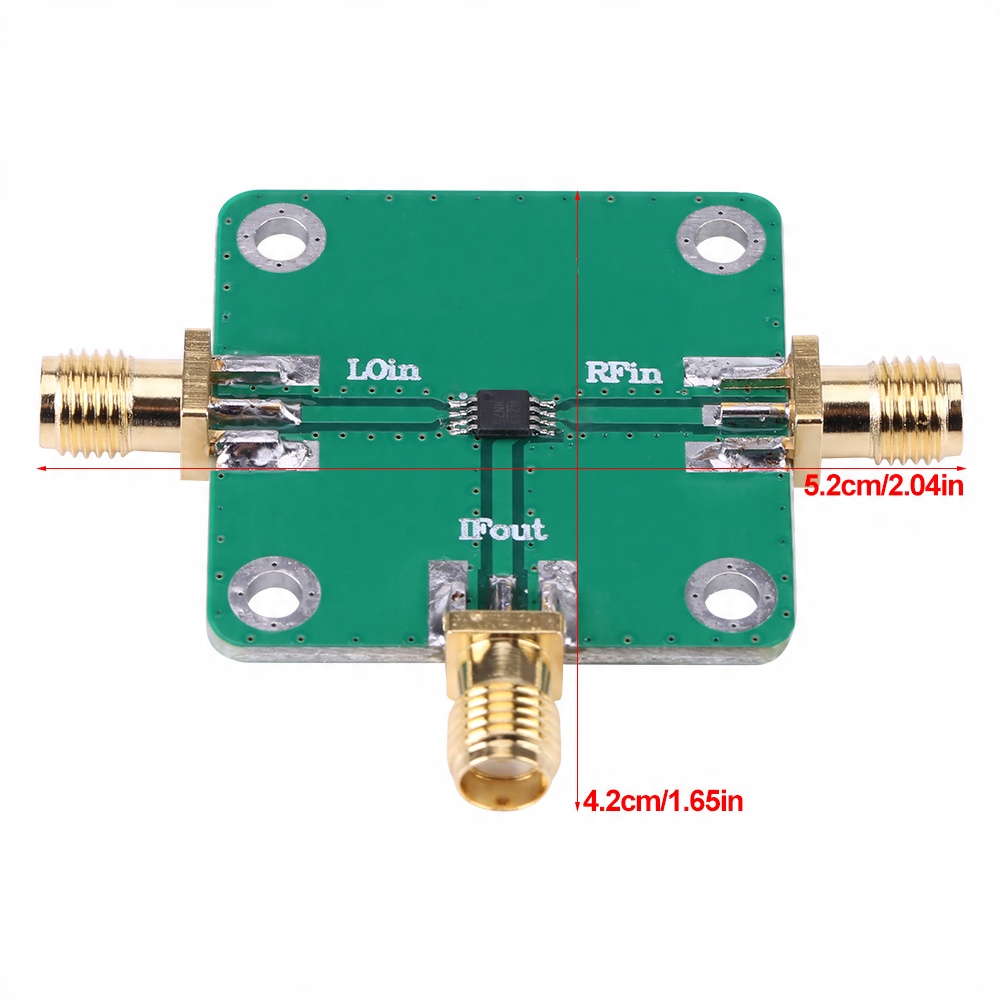

СВЧ-ВЧ двойной балансный смеситель RFin=1,5–4,5 ГГц RFout=DC-1,5 ГГц LO=312
Особенности:
Это двухбалансный радиочастотный смеситель RFin=1,5–4,5 ГГц, RFout=DC–1,5 ГГц, LO=312.
Он оба его входа применяются к дифференциальным схемам, так что ни один из входных сигналов, а только сигнал продукта не появляется на выходе.
Двойные балансные смесители более сложны и требуют более высоких уровней возбуждения, чем несимметричные и одинарные балансные конструкции. .
Этот микшер имеет хорошую изоляцию на концах ВЧ и ПЧ относительно конца гетеродина, поэтому не требует дополнительных требований к фильтру ПЧ.
Стандартные гнездовые разъемы SMA подходят для подключения большинства устройств. .
Характеристики:
RFin=1,5–4,5 ГГц
RFout=DC–1,5 ГГц
LO=312
Коэффициент шума: 0,6 дБ
Изоляция LO/RF: 40 дБ
Потери при преобразовании частоты: 8,5 дБ
1 дБ Точка сжатия: 10 дБм
p>
РЧ/ПЧ Макс. Входная мощность: 13 дБм
LO Макс. Входная мощность: 27 дБм.
Разъем: стандартный SMA-гнездо.
В комплект входит:
1 частотный смеситель
Особенности:
1. Это двойной балансный ВЧ-смеситель с RFin=1,5–4,5 ГГц, RFout=DC-1,5 ГГц, LO=312. 2. Оба входа подключены к дифференциальным схемам, так что входных сигналов нет, а на выходе появляется только сигнал продукта. 3. Двухбалансные смесители более сложны и требуют более высокого уровня управления, чем несимметричные и одинарно-балансные конструкции. 4. Этот смеситель имеет хорошую изоляцию на ВЧ и ПЧ концах по отношению к Конец LO, поэтому не требуется большего от фильтра ПЧ. 5. Стандартные гнездовые разъемы SMA подходят для подключения большинства устройств.
