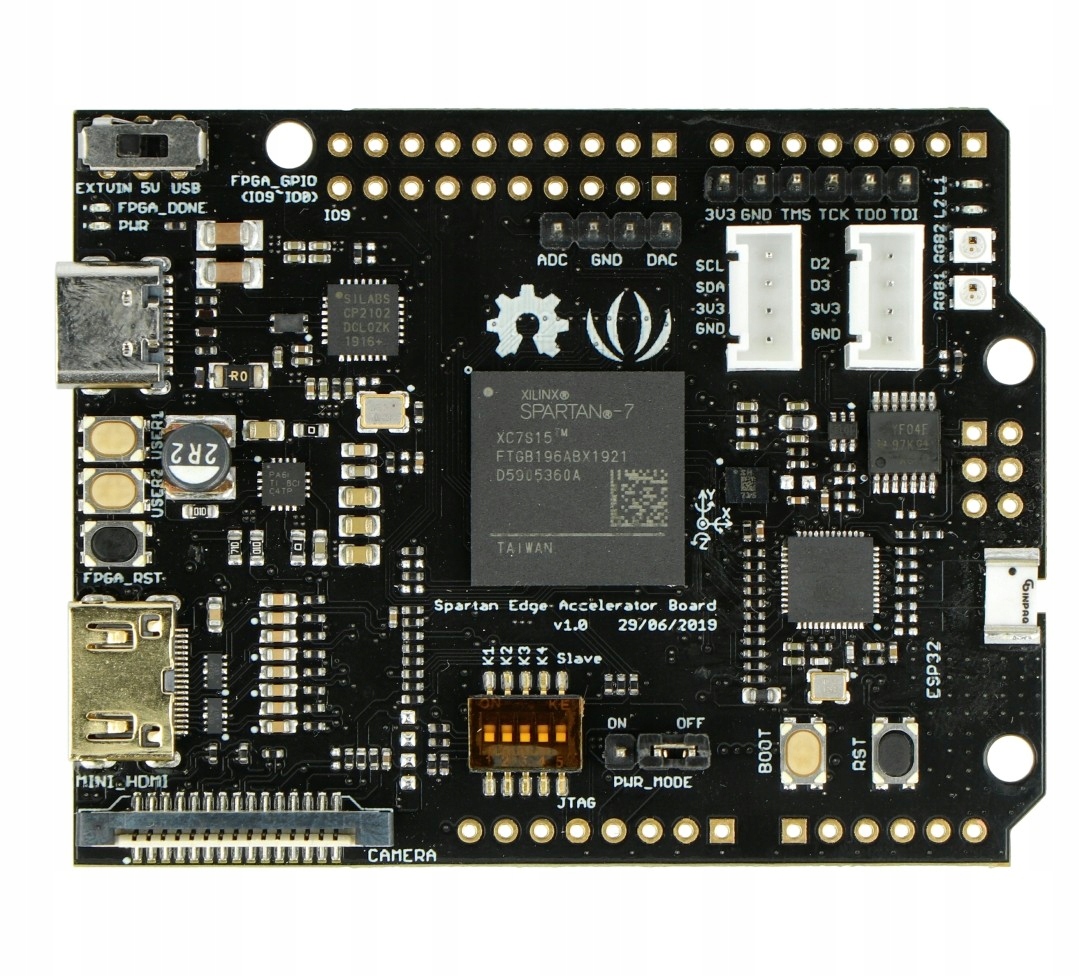

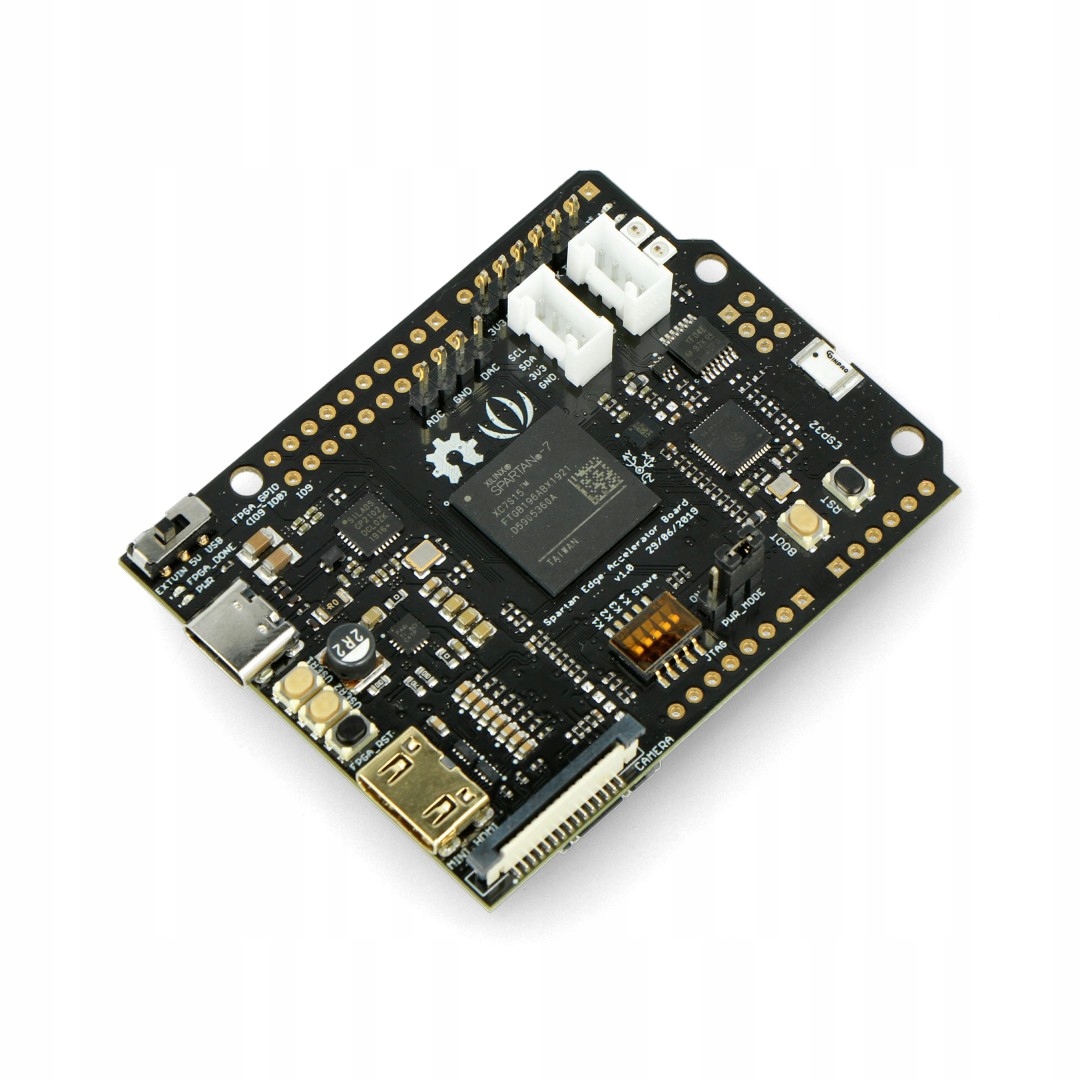

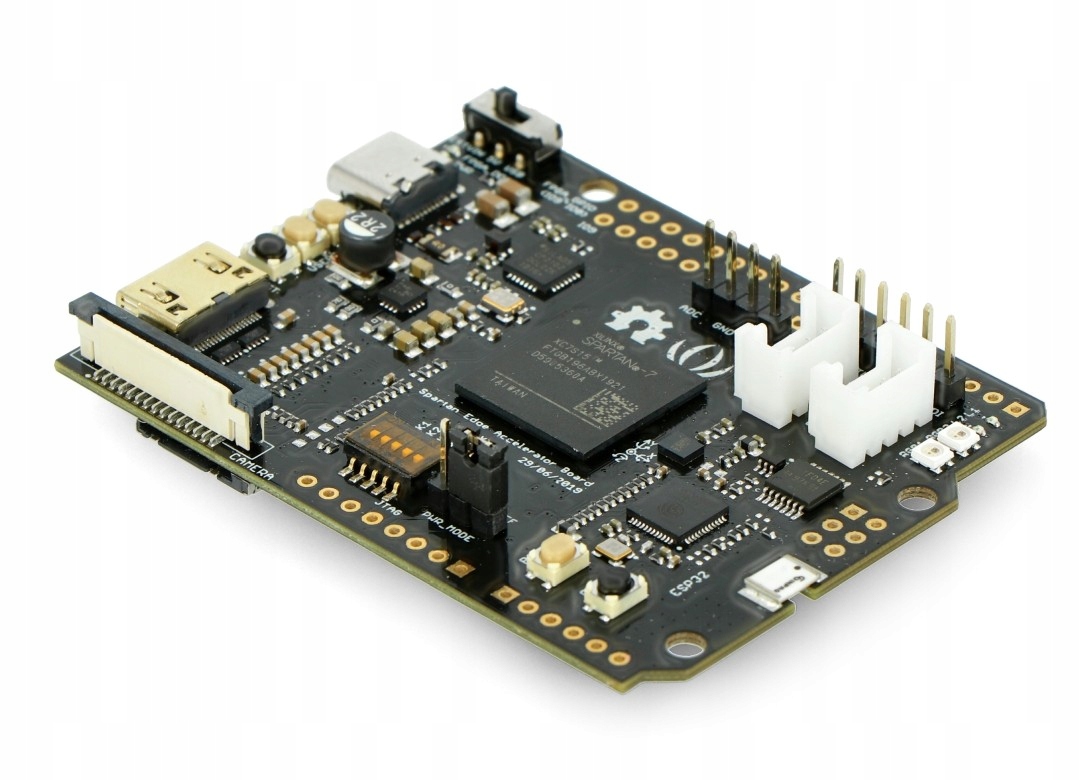

Плата ускорителя Spartan Edge — плата FPGA с ESP32 для Arduino

Arduino Shield расширяет модуль функциями FPGA от Xilinx Spartan. Плата также имеет чип ESP32, обеспечивающий связь через Wi-Fi и Bluetooth, а также 8-битный преобразователь АЦП, 6-осевой акселерометр, два светодиода RGB, интерфейс miniHDMI, два разъема CSI для камеры и интерфейс Grove.

Индекс: SEE-15688

Технические характеристики платы Edge Accelerator

• Значение параметра
• FPGA
• Spartan-7 XC7S15 FPGA
• Количество логических ячеек 12 800
• Срезов 2000 < /li>
• Шлепанцы CLB 16 000
• Макс. распределенное ОЗУ 150 КБ
• Блок RAM/FIFO с ECC (по 36 КБ каждый) 10
• Общий объем ОЗУ 360 КБ
• Плитки управления тактовой частотой (1 MMCM + 1 PLL) ) 2
• DSP Slices 20
• Беспроводное подключение
• Чип Espressif ESP32-D0WDQ6
• WiFi 802.11 b/g/n 2,4 ГГц
• Bluetooth Bluetooth 4.1 с BLE.
• Интерфейсы.
• Мини-HDMI-видео.
• Интерфейс камеры CSI/MIPI (совместим с Raspberry Pi Camera V1 — OV5640)
• Слот для карты microSD внешней памяти
• FPGA GPIO 10 контактов (от IO9 до IO0)

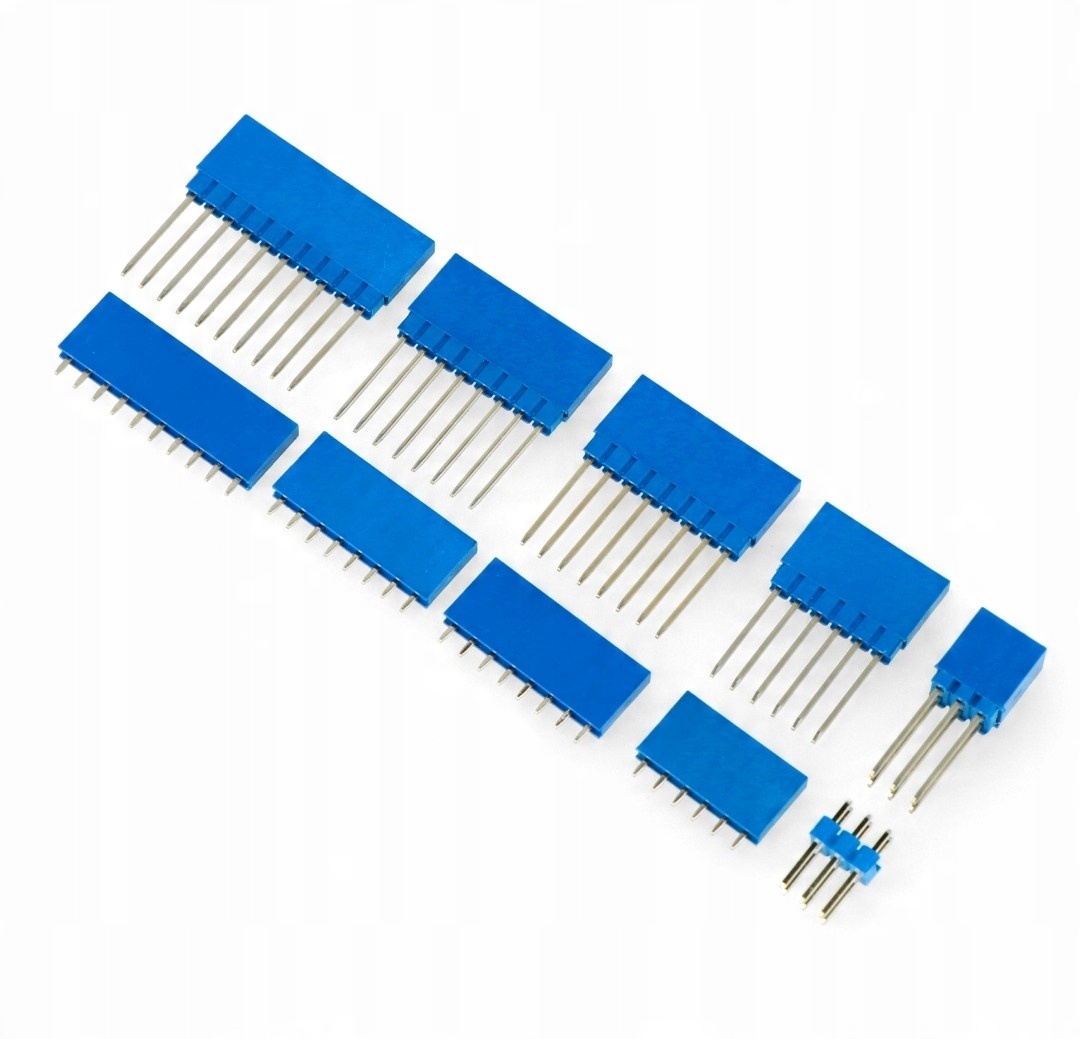

• Arduino GPIO 32 контакта (стандартные разъемы Arduino)
• Разъем Grove 2x (I2C / D2)
• Светодиод 2x монохромный, 2x RGB
• Кнопки 1x Загрузка 1x Сброс 1x Сброс FPGA 2x программируемые пользователем
• Переключатели 1x переключатель режима питания 1x 5-канальный DIP-переключатель
• Источник питания
• Рабочее напряжение 5 В
• Напряжение порта ввода-вывода 5 В
• Режимы питания USB тип C: 5 В VIN: от 8 В до 17 В От Arduino: 5 В
• Другое
• АЦП 8-разрядный ADC1173
• LSM6DS3TR 6-осевой акселерометр и гироскоп
