Пісочний годинник Електронне регулювання швидкості GREEN
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 14
Приобретая «Пісочний годинник Електронне регулювання швидкості GREEN», вы можете быть уверены, что данное изделие из каталога «Монтажные комплекты» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Электронные песочные часы зеленого цвета
с регулировкой скорости
30 светодиодов зеленого цвета
Сборка самостоятельная, требует пайки.
Сложность системы Средняя Легкая, время сборки 120 минут.
Напряжение: 3,3–5 В постоянного тока
Размер платы: 7,5x2,3 см
Номер, имя: Параметр, Кол-во
R1-R30. Р32. R33, RES: 3,3K, 32
R31, RES: 1M, 1
C2, CAP: 222P, 1
C1, E-CAP: 22 мкФ, 1
LED-LED30, светодиод: 5 мм, 30
U1, IC: 4069, 1
U2. U3, IC: 4015, 2
SW1, переключатель направления: SW300DA, 1
S1, выключатель питания: 6P с автоматической блокировкой, 1
VR1, ADJ-RES: 100K, 1
CN1-CN4, разъем: 8P, 4
CN5-CN8, Разъем:8P, 4

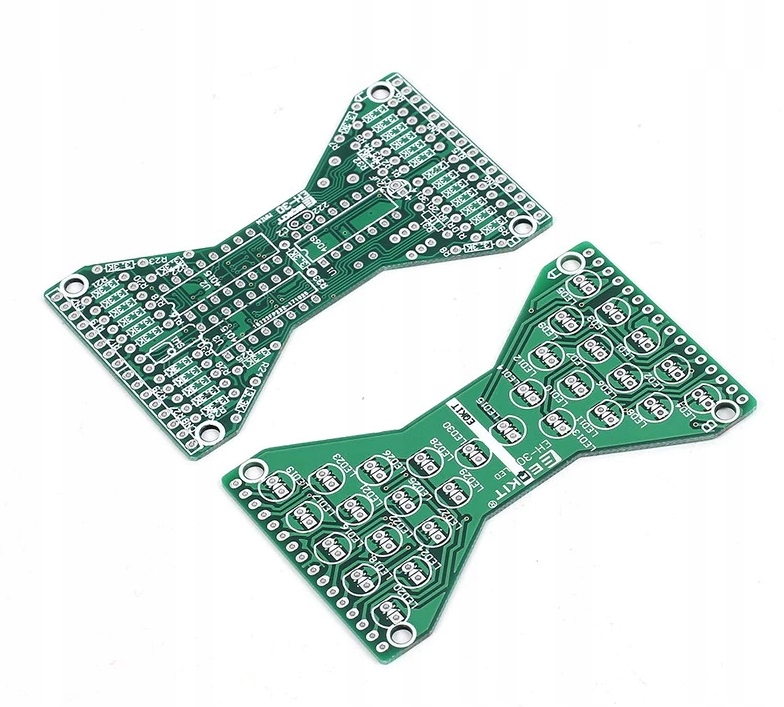

Печатная плата:EH-30-MAIN, 1 EH -30-LED, 1
Инструкция:
Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
