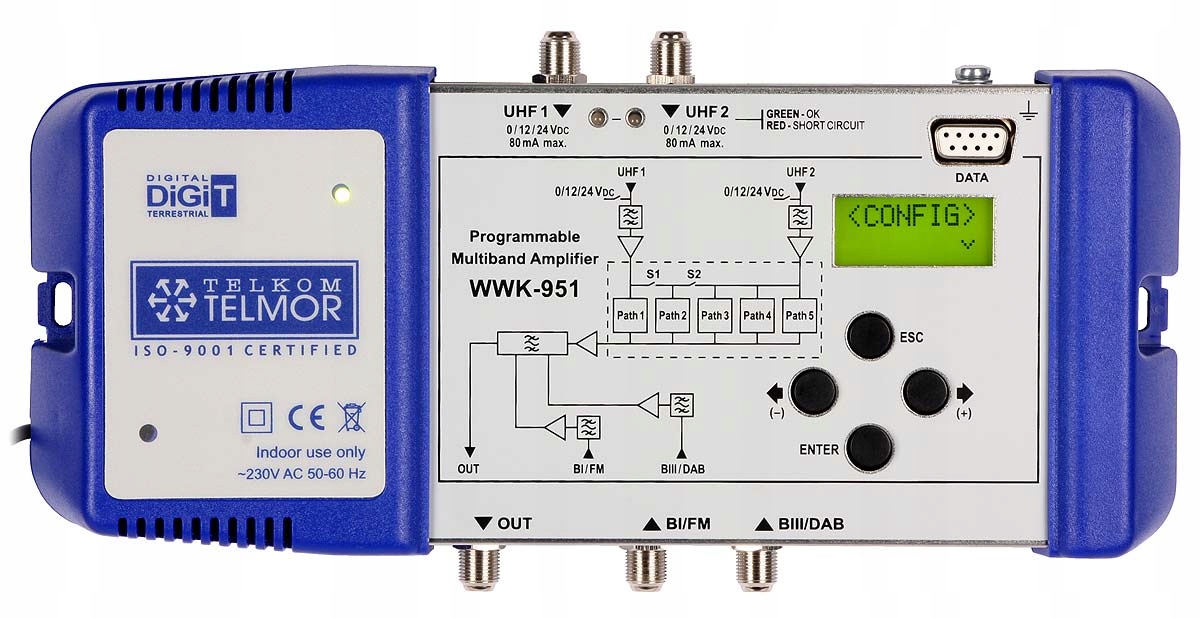

WWK-951 Канальный усилитель Telmor, с цифровым программированием

Аксессуары в комплекте

Отличительные особенности:

• усилитель, предназначенный для коллективных антенных установок,
• независимое, селективное усиление на 5 каналов/канальные фильтры в УВЧ диапазон,
• возможность регулировки ширины канала: 1...6 каналов (8…48МГц),
• питание антенных предусилителей для входов UHF1-UHF2,
• встроенная сигнализация рабочего состояния блока питания антенных предусилителей,
• адаптирована для передачи сигналов аналогового и цифрового эфирного телевидения DVB-T,
• низкое энергопотребление,< /li>
• простой монтаж и настройка.

Программируемый многодиапазонный усилитель WWK-951 предназначен для антенных установок для приема программ наземного аналогового и цифрового телевидения (DVB-T) в частные дома, резиденции, гостиницы, гостевые дома, дома отдыха, школы, больницы и т.д.

Усилитель предназначен для сложных условий приема сигналов RTV, в которых присутствуют сигналы разного уровня, передаваемые несколько направлений. Использование усилителя дает возможность приема этих сигналов, выравнивания их уровней и усиления. Усилитель на входы УВЧ1-УВЧ2 имеет 5 независимых фильтров/каналов, каждый из которых может работать с регулируемой шириной от 8 до 48 МГц (1…6 ТВ-каналов). Данная функция позволяет свободно настраивать отдельные входы УВЧ и адаптировать их к условиям приема ТВ-сигнала в месте установки. Усилитель WWK-951 может использоваться самостоятельно – в составе мультисвитч-установки или в составе простой головной станции (АиЗ).

Устройство предназначено для эксплуатации в помещении.

Технические данные:

Название: WWK-951

Вход BI/FM:

• Диапазон частот Рабочая: 47–108 МГц
• Усиление: 21+/-2 дБ
• Регулировка усиления: 20+/-2 дБ
• Коэффициент шума: 6 дБ< /li>
• Максимальный входной уровень: 90 дБмкВ
• Максимальный выходной уровень (DIN 45004B): 107 дБмкВ
• Селективность для f=fp+/-16 МГц: /
• Программируемая ширина фильтра: /
• Входное/выходное сопротивление: 75/75 Ом.
• Источник питания предварительного усилителя. Антенна: /
• Индикация короткого замыкания на входе: /

Вход УКВ:

• Диапазон частот. Работа: 174–230 МГц
• Усиление: 35+/-2 дБ
• Регулировка усиления: 20+/-2 дБ
• Коэффициент шума: 5 дБ< /li>
• Максимальный входной уровень: 80 дБмкВ
• Максимальный выходной уровень (DIN 45004B): 107 дБмкВ
• Селективность для f=fp+/-16 МГц: /
• Программируемая ширина фильтра: /
• Входное/выходное сопротивление: 75/75 Ом.
• Источник питания предварительного усилителя. Антенна: /
• Индикация входного короткого замыкания: /

Вход UHF1:

• Диапазон частот. Операция: 470-862
• Комбинации настроек для входов UHF1 и UHF2: 2, 1, 0
• Усиление: 45+/-3 дБ
• Регулировка усиления: 20+/-2 дБ
• Коэффициент шума: 9 дБ
• Максимальный входной уровень: 80 дБмкВ
• Максимальный выходной уровень (DIN 45004B): 116 дБмкВ
• Максимальный выходной уровень (DIN 45004B): 116 дБмкВ
• Макс. li>
• li>
• Селективность для f=fp+/-16 МГц: 16 дБ
• Программируемая ширина фильтра: 1...6 каналов (8...48 МГц)
• Входное/выходное сопротивление: 75/75 Ом.
• Источник питания предусилителя Антенна: 0-12-24/60 для каждого входа (В постоянного тока/мА).
• Индикация короткого замыкания на входе: ДА, красный светодиод.

Вход UHF2:

• Диапазон частот Эксплуатация: 470-862
• Комбинации настроек для входов UHF1 и UHF2: 3, 4, 5
• Усиление: 45+/-3 дБ
• Регулировка усиления: 20+/-2 дБ
• Коэффициент шума: 9 дБ
• Максимальный входной уровень: 80 дБмкВ
• Максимальный выходной уровень (DIN 45004B): 116 дБмкВ
• Максимальный выходной уровень (DIN 45004B): 116 дБмкВ
• Макс. li>
• li>
• Селективность для f=fp+/-16 МГц: 16 дБ
• Программируемая ширина фильтра: 1...6 каналов (8...48 МГц)
• Входное/выходное сопротивление: 75/75 Ом.
• Источник питания предусилителя Антенна: 0-12-24/60 для каждого входа (В пост. тока/мА).
• Индикация короткого замыкания на входе: ДА, красный светодиод.

Рабочий температурный диапазон. : -5...+50 ºC

Электропитание: AC 230/50-60 В/Гц

Потребление мощность: 20 ВА

Размеры: 225 x 130 x 50 мм
