Многоканальный усилитель WWK ​​ALPHA+ TELMOR

Аксессуары в комплекте

Отличительные особенности:

• усилитель предназначен для коллективных антенных установок.
• 4 входа УКВ+УВЧ, 1 вход FM, 1 вход AUX ( широкополосный)
• автоматическая регулировка усиления (АРУ) в реальном времени
• независимое выборочное усиление для 32 каналов/фильтров в полосе УКВ/УВЧ
• адаптирован для передачи сигналов цифрового наземного телевидения DVB-T/T2
• Переключатель ослабления сигнала LTE (диапазон 4G > 790 МГц, диапазон 5G > 694 МГц)
• высокая избирательность > 35 дБ
• изоляция входных портов > 30 дБ
• простая установка и конфигурация

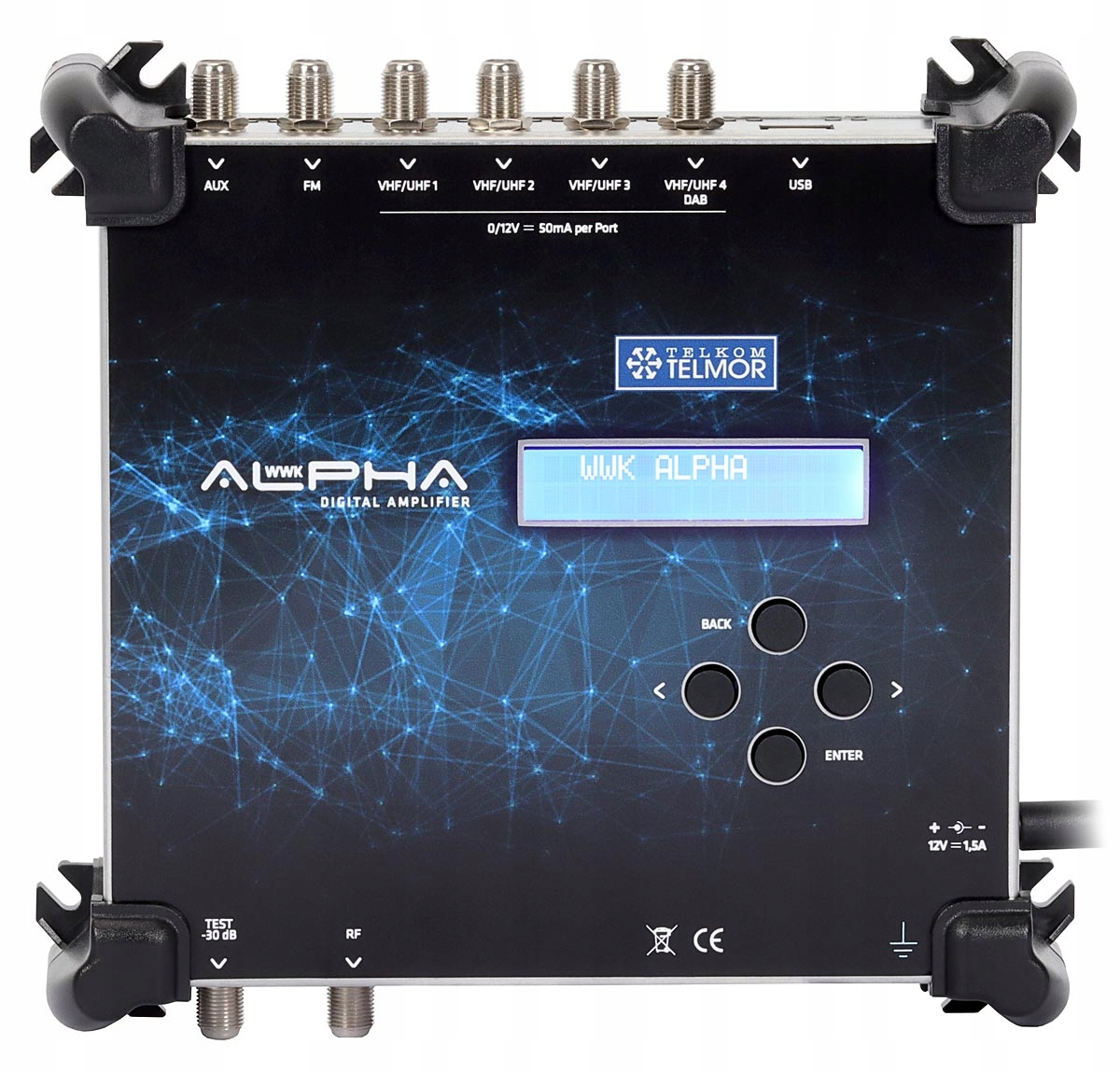

Программируемый многодиапазонный канальный усилитель WWK-ALPHA+ TELMOR предназначен для коллективных антенных установок для приема цифрового эфирного телевидения стандарта DVB-T/T2 в многоквартирных домах, жилых домах, гостиницах. , пансионаты, дома отдыха, школы, больницы и т.д.

Усилитель предназначен для сложных условий приема сигналов RTV, где присутствуют сигналы с различными уровни, передаваемые с нескольких направлений. Усилитель имеет 4 программируемых сигнальных входа для диапазона VHF (174–240 МГц)/UHF (470–862 МГц), 1 вход диапазона FM (88–108 МГц) и 1 вход AUX (широкополосный), что обеспечивает поддержку 32-канальных каналов. . Использование усилителя дает возможность приема этих сигналов, выравнивания их уровней и усиления. Система автоматической регулировки усиления позволяет выравнивать уровень сигнала по всем каналам независимо от их уровня на входе устройства (при сохранении минимума, необходимого для правильного качества сигнала). Установщик может свободно настраивать входы УКВ/УВЧ и оптимизировать уровни отдельных каналов на месте установки для обеспечения качественного изображения на экране телевизора. Канальный усилитель WWK-ALPHA+ TELMOR может использоваться самостоятельно – в составе мультисвитч-установки или в составе головной станции (АиЗ).

Основные характеристики усилителя:

• высокая избирательность с 32 фильтрами
• высокий коэффициент усиления с АРУ
• защита от нежелательных сигналов (LTE, 5G)
• отличное качество сигнала выход

Устройство обеспечивает оптимальный выходной уровень, регулируемый в диапазоне 98...118 дБмкВ (с возможной коррекцией наклона). Каждый сигнал DVB-T/T2 можно регулировать независимо по входной и выходной частоте, а также по выходному уровню. Кроме того, мы можем считывать уровень входной мощности на выбранных частотах (динамическое измерение). Установка и настройка параметров осуществляется с помощью локального манипулятора и большого VFD-дисплея (2х16 символов).

Устройство позволяет подавать на антенный предусилитель постоянное напряжение 12 В и максимальный ток 50 мА.

Встроенный фильтр сигнала LTE позволяет исключить нежелательные сигналы в диапазонах 4G (790 МГц) и 5G (694 МГц), предназначенных для услуг передачи данных (LTE).

Устройство предназначено для использования внутри помещений.

Технические данные:

Тип: Канальный усилитель

Модель: ALPHA+

Марка: TELMOR

Тип: RTV

Применение: внутренний

Входы/выходы:

• Входы: 1xFM, 4xVHF/UHF, 1xAUX
• Выходы: 1xRF, 1xTest (-30 дБ)

Встроенный фильтр: 4G, 5G,

FM-вход:

• Пропускная способность: 87,5...108 МГц
• Усиление: 25...35 дБ
• Регулировка усиления: 20 дБ
• Макс. входной уровень: 40...90 дБмкВ
• Питание предусилителя: нет В/мА

Вход ОВЧ/УВЧ:

• Пропускная способность: 174...230 МГц, 470...694/790/862 МГц
• Усиление (АРУ): 20...80 дБ
• Регулировка усиления: 20 дБ
• Макс. входной уровень: 40...100 дБмкВ
• Питание предусилителя: 12/50 В/мА

Вход AUX:

• Пропускная способность: 47...862 МГц
• Усиление: 10...22 дБ
• Регулировка усиления: 20 дБ
• Макс. . входной уровень: 60...90 дБмкВ
• Питание предусилителя: нет В/мА

ВЧ выход:

Функция преобразователя:

• Количество каналов: 32
• Ширина канала: 7 для УКВ, 8 для УВЧ, МГц

Селективность фильтра: >35 дБ

Регулировка:

• Входы дБ: >10
• Выходы ДБ: >10

Технические данные устройства:

• Кастинг: НЕТ
• Тип разъема: F
• Питание: 230 В переменного тока
• Встроенный блок питания: ДА
• Потребляемая мощность: 17 W
• li>
• Дистанционное питание: НЕТ
• Рабочая температура: 0...50 °C
• Размеры: 200x190x48 мм
• Вес: 0,5 кг
