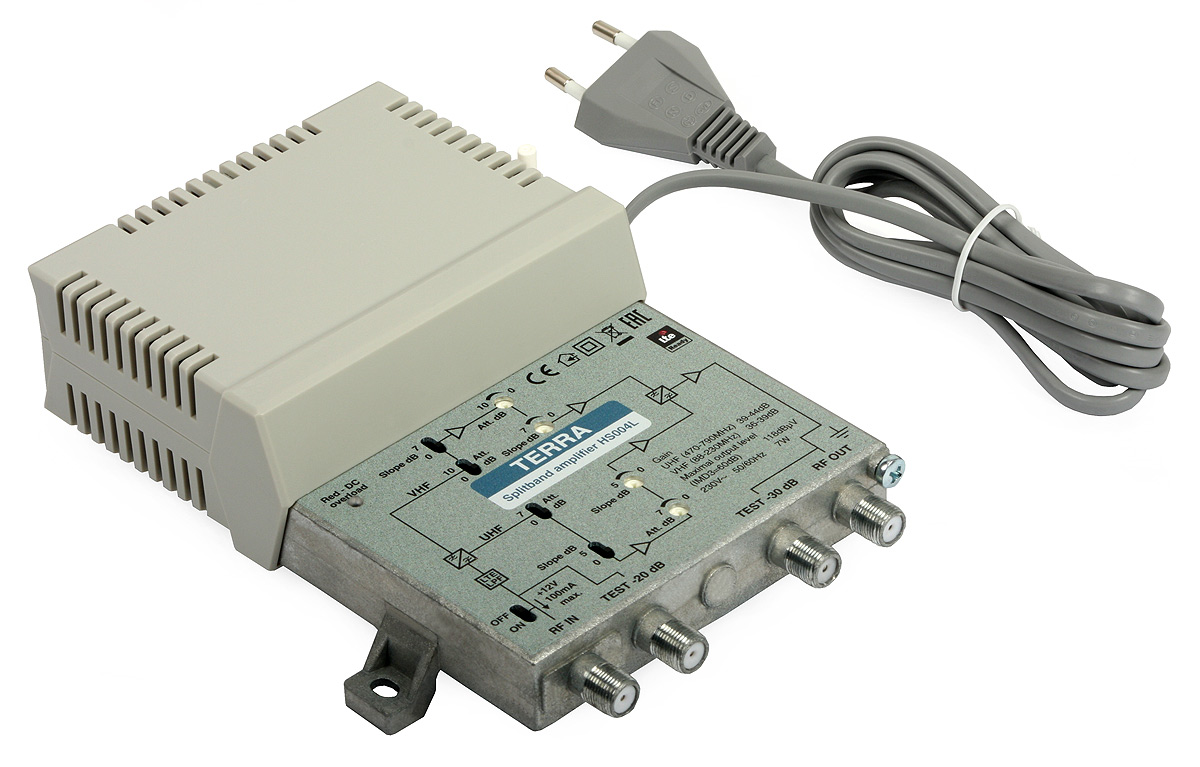

HS-004L Строительный усилитель Terra

Код продукта: HS-004L

Отличительные особенности:

• встроенный фильтр сигнала LTE.
• Усиление 39 дБ в диапазоне УКВ и 44 дБ. Усиление дБ в диапазоне УВЧ
• переключение между ступенями усиления с помощью дискретных переключателей
• дополнительная плавная регулировка усиления с помощью потенциометров
• плавная регулировка наклона характеристики усиления
• Переключатель включения/выключения, обеспечивающий передачу напряжения постоянного тока 12 В и тока 100 мА на антенный предусилитель.
• Литой корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение сигналов помех внутрь устройства.
• Гарантия – 4 года.

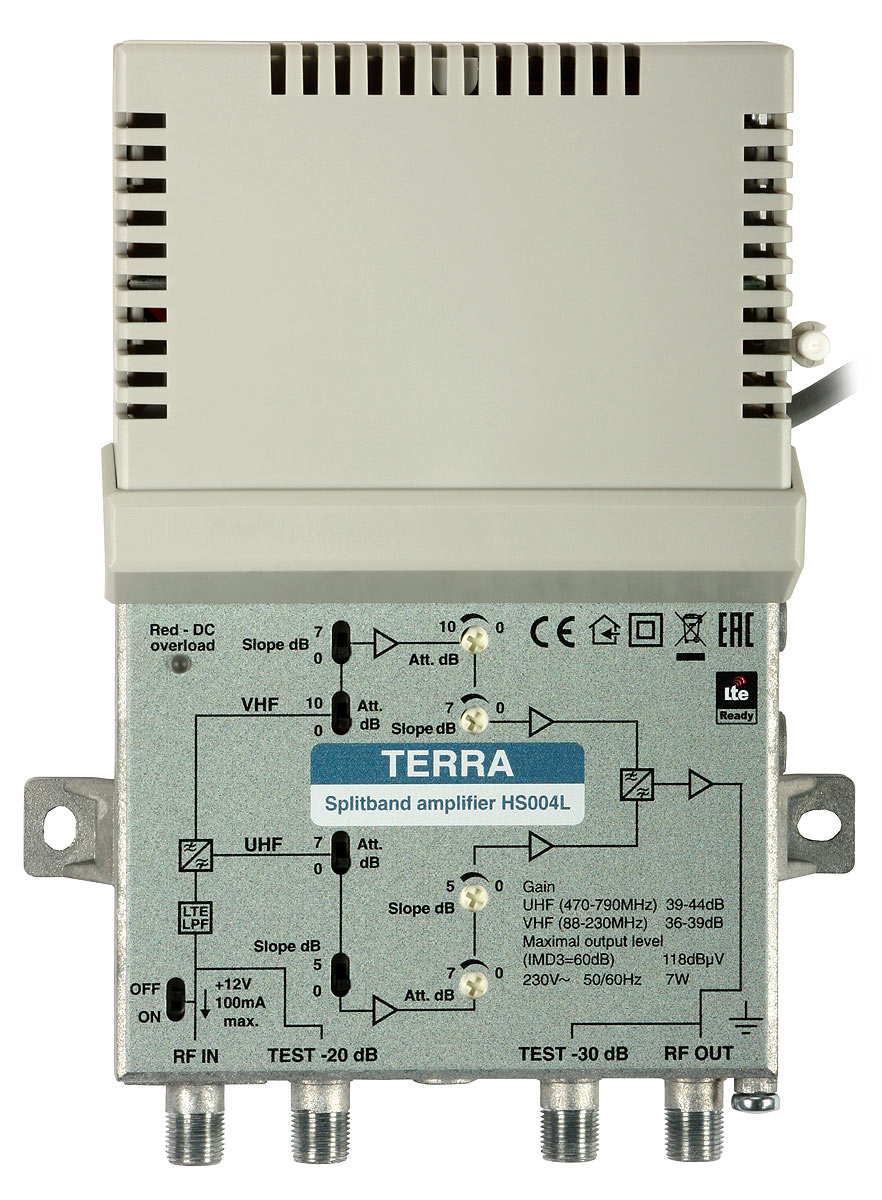

Строительный усилитель HS-004L от Terra – устройство, предназначенное для коллективных установок с количеством розеток до нескольких десятков. Усилитель имеет один сигнальный вход для диапазонов УКВ (88-230 МГц) и УВЧ (470-790 МГц). Максимальное усиление в диапазоне УКВ составляет 39 дБ, а в диапазоне УВЧ — 44 дБ. Встроенная предварительная коррекция наклона (предварительная коррекция характеристик кабеля) компенсирует разницу в затухании кабеля на более высоких частотах.

Литой корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение помеховых сигналов внутрь устройства. .

Усилитель HS-004L имеет переключатель включения/выключения, позволяющий подавать напряжение постоянного тока 12 В и максимальный ток 100 мА на антенный предусилитель. Максимальный уровень выходного сигнала составляет 121 дБмкВ (IMD3 = 60 дБ), что позволяет безопасно распределять его на несколько розеток.

Усилитель HS-004L особенно рекомендуется для установок с использованием широкополосных усилителей, перекрывающих диапазон УВЧ. (до 790 МГц). Усилитель HS-005L имеет встроенный фильтр сигнала LTE, позволяющий устранять нежелательные сигналы в диапазоне 800 МГц (частоты 791-862 МГц), предназначенном для услуг передачи данных (LTE).

Технические данные:

• Наименование HS-004L
• диапазон УКВ УВЧ
• Диапазон частот [МГц] 88...230 470. ..790
• Усиление [дБ] 36...39 39...44
• Регулировка усиления [дБ] 0...20 0...14
• Регулировка наклона [дБ] 14 10
• Макс. выходной уровень IMD3=60 дБ (DIN45004B) [дБмкВ] 121
• Макс. выходной уровень IMD3=60 дБ [дБмкВ] 118
• Потери на отражение [дБ] > 10
• Коэффициент шума [дБ] < 6 < 6
• Потери на тестовом разъеме (в /выход) [дБ] -20/-30
• Переключатель постоянного тока для предусилителя 12 В постоянного тока, 100 мА макс.
• Электропитание/потребляемая мощность переменного тока 230 В, 50/60 Гц; 5 Вт
• Диапазон рабочих температур [°С] -20...+50
• Габариты [мм] 135х180х52
• Вес [кг] 0,7
