УСИЛИТЕЛЬ ЗВУКА TPA3110D2 2x15 Вт BLUETOOTH 5.0 — КЛАСС D

SANWU SW-HF47B

Модуль усилителя стереозвука с выходной мощностью 2x15 Вт на базе системы Texas Instrument TPA3110D2, работающей в классе D.

Модуль имеет встроенный ресивер для потоковой передачи аудио по Bluetooth 5.0 со всех портативных устройств, таких как планшеты, смартфоны, телефоны

Ан идеальный модуль для создания активных беспроводных громкоговорителей или модификации старых усилителей.

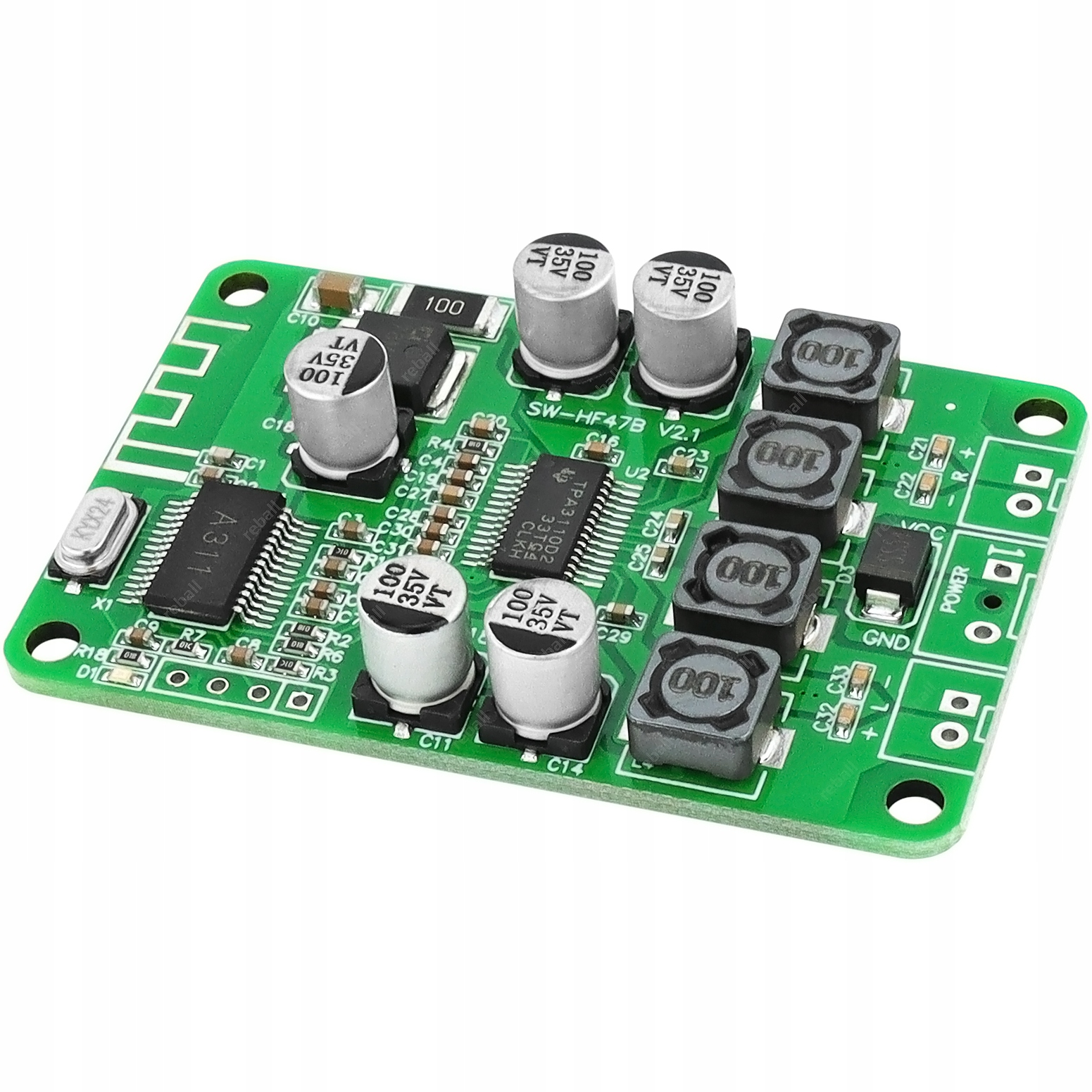

Вся система усилителя мощности собрана на одной очень качественно изготовленной печатной двусторонней плате с металлизированными отверстиями. Сборка SMD компонентов. Простое и понятное подключение.

Технические параметры:

• модель: SANWU SW-HF47B
• усилитель: двухканальный Texas Instrument TPA3110D2
• >аудиокласс: D
• выходная мощность стерео: 15 Вт + 15 Вт
• Bluetooth 5.0
• питание напряжение: 10–25 В постоянного тока.
• Ток источника питания: минимум 1 А, рекомендуется 2 А для 12 В.
• входной аудиосигнал: Bluetooth до 10 метров.
• нагрузка динамика. сопротивление: 4Ом, 6Ом, 8Ом, 10Ом
• Антенна Bluetooth в виде печатной дорожки
• Качественная SMD сборка электронных компонентов
• Двусторонняя плата с металлизацией отверстий и паяльной маской
• размеры печатной платы: 58х38мм

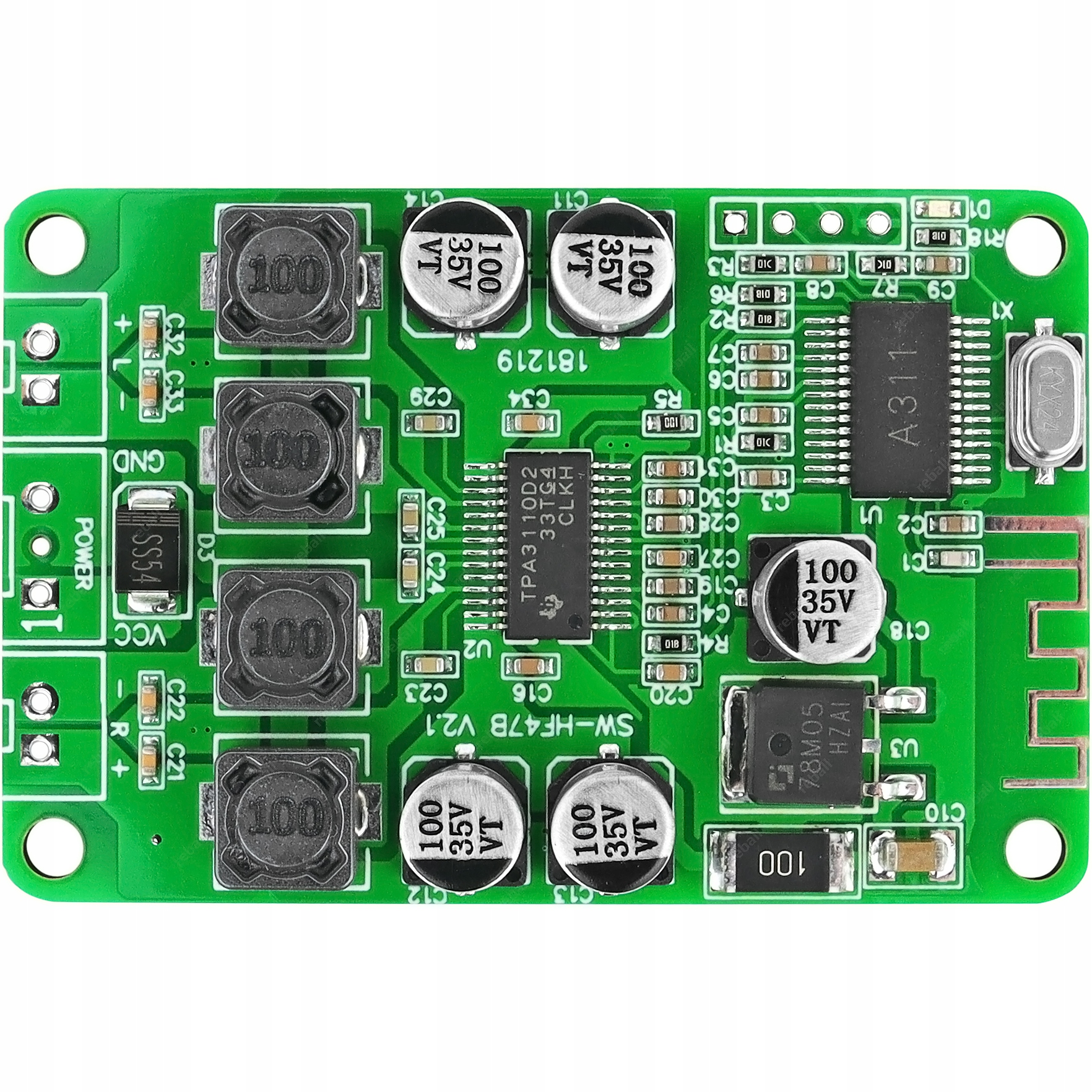

Предлагаемый модуль усилителя звука на базе системы TPA3110D2 уже собран и работает. Все провода с входными, выходными и силовыми сигналами следует припаять к печатной плате, как показано на рисунке ниже. На последнем этапе вам необходимо припаять силовые кабели. На каждом этапе монтажа сигналов, поступающих на усилитель, должна соблюдаться правильная полярность в соответствии с отпечатками на печатной плате. Неправильная полярность напряжения питания приведет к его выходу из строя. Вы не знаете, что такое поляризация - значит этот товар не для вас.
