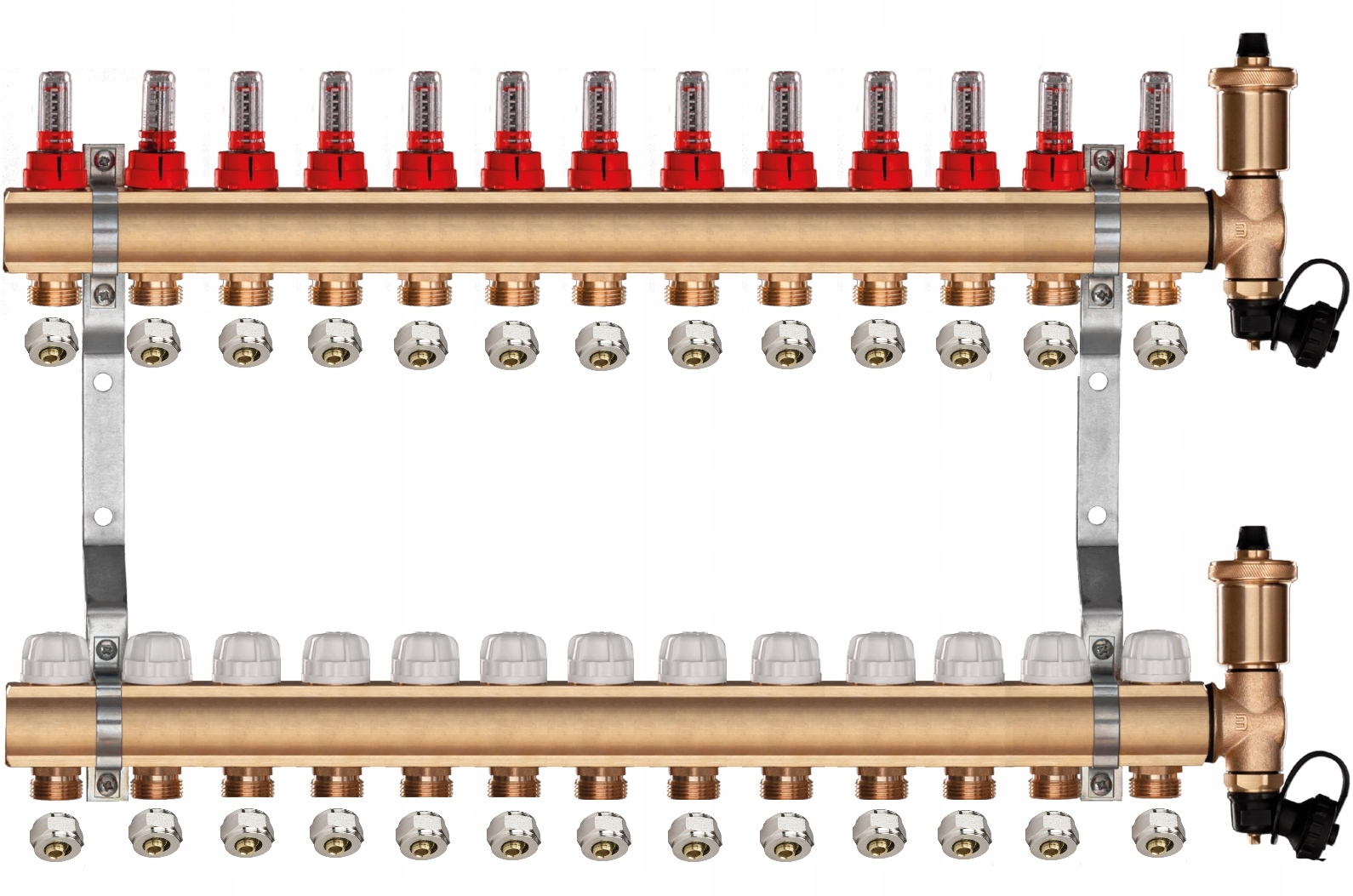

КОМПЛЕКТНЫЙ 13-СЕКЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ ИЗ ЛАТУНИ С НАСОСНОЙ ГРУППОЙ WILO + СОЕДИНИТЕЛИ PEX + КОРОБКА НАВЕРХНЕГО МОНТАЖА - ПОЛЬСКИЙ ПРОИЗВОДИТЕЛЬ

• Латунь CW617N для питьевой воды, вентиляционной и дренажной секции
• Распределитель предназначен для отопления пол
• Дистрибьютор использует фурнитуру и комплектующие производства ЕС – ТОВАР РЕКОМЕНДУЕТСЯ МОНТАЖНИКАМИ.
• РАЗДЕЛИТЕЛЬ ИЗ ТОЛСТОЙ ЛАТУНИ И ПОЛЬСКОЕ ПРОИЗВОДСТВО
• НАВЕРХНОСТНАЯ КОРОБКА ПОЛЬШИ ПРОИЗВОДСТВО
• ГРУППА WILO PUMP ПОЛЬСКОГО ПРОИЗВОДСТВА

В КОМПЛЕКТ ВХОДЯТ:

✅ КОРОБКА НАВЕРХНЕГО МОНТАЖА

✅ Насосная группа с насосом известного производителя Марка WILO

✅ VTA372 1' термостатический смесительный клапан с диапазоном регулирования 20-50 градусов C. Клапан с очень высоким расходом КВС 3,4

✅ 2х балки латунные

✅ ниппели латунные (количество соответствует количеству контуров х2)

✅ расходомеры (количество столько же, сколько контуров)

✅ термостатические клапаны с ручкой

✅ ручки для коллектора х2

✅ группы вентиляция и дренаж x2

✅PEX РАЗЪЕМ 3/4 x 16 GW - адаптер - (количество равно количеству контуров x2)

1) Верхняя балка:

1) Нижняя балка:

.

КОРОБКА ДЛЯ НАВЕРХНЕГО МОНТАЖА

Технические данные:

• Внешняя ширина: 1015 мм
• Ширина внутренний: 985 мм
• Высота: 580 мм
• Глубина: 120 мм
• Закрывающаяся дверь монета

Ящик оцинкованный с порошковым покрытием предназначен для безопасного монтажа систем центрального отопления. (радиаторные) и ОП (напольные), а также сантехнические в зависимости от потребностей.

Коробки изготовлены по современному принципу с использованием лазерной технологии и спроектированы таким образом, чтобы конструкция всего шкафа усилен.

Мы используем оцинкованный листовой металл и порошковую краску, благодаря чему шкафы устойчивы к коррозии, поэтому смогут выполнять свои функции роль на много лет.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

• Имеет монтажные направляющие, регулируемые по всей ширине шкафа. для держателей распределителя
• Изготовлен из листового металла толщиной 0,8 мм.
• Передняя часть и рама покрыты порошковой краской белого цвета.
• Передняя часть снимается, что упрощает установку. дистрибьютор
• Дверь с монетоприемником.

Компоненты дистрибьютора:

Полная система смешивания и перекачки WILO

предназначена для установки с коллектором теплого пола

оснащена энергосберегающим (электронным) насосом

Wilo Yonos Пара RS25/6-RKA и термостатический смесительный клапан высочайшего качества ESBE VTA 372 1 дюйм с увеличенным расходом 3,4 КВС с регулировкой температуры в диапазоне 20-50 градусов Цельсия

В комплект входят:

• Насос Wilo Yonos Para RS25/6 -RKA (максимальный расход 3,3м3/ч)
• максимальная высота подъема насоса: 6,2м.
• Смесительный клапан ESBE VTA 372 1' (20-50). Высокий расход 3,4 KVS
• Ручной воздухоотводчик (опциональное место для автоматического воздухоотводчика)
• Два стрелочных термометра
• Латунные соединители и элементы
• Польское производство

Термостатический смесительный клапан VTA372 1' с диапазоном регулирования 20-50 градусов C.

Клапан очень высокого расхода KVS 3.4

Клапан предназначен для управления теплым полом.

Клапан защищен от ожогов и бактерий легионеллы.

Очень простая и интуитивно понятная настройка клапана, что не представляет никаких сложностей для инвестора.

Спецификация клапана

Давление PN10

Максимальная рабочая температура 95 градусов C

Внешняя резьба 1 дюйм

Диапазон регулировки температуры 20-50

КВС 3.4 м3

ВТА 372-31200114

СОЕДИНИТЕЛЬ 3/4

прижимное кольцо: латунь

уплотнительные кольца: кольцевого типа

шайба: тефлон

разъем предназначен для для систем горячего и холодного водоснабжения, центрального отопления, полов с подогревом и т. д.

дополнительное уплотнительное кольцо

максимальная температура: 110°C

максимальное давление : 10 бар

Расходомер (ротаметр).

• Элементы, используемые для измерения расхода в отдельных контурах в масштабной шкале и для точного регулирования расхода. Устанавливается на подающей балке.
• Расходомер изготовлен из пластика и латунного корпуса.
• Ротаметр имеет соответствующую шкалу, позволяющую считывать фактический расход теплоносителя.
• Ратометр имеет соответствующую шкалу, позволяющую считывать фактический расход теплоносителя.
• li>
• Шкала расходомера: 5 литров/мин

Термостатические клапаны с ручкой

• Элементы, используемые для выравнивания отдельных петель, которые могут иметь разную длину, и для балансировки установки по гидравлическому сопротивлению.
• Устанавливается на возвратной балке.
• Термостатические вставки предназначены для установки термоэлектрических головокили обычно называемых приводами. термический.
• Термостатическая вставка изготовлена ​​из латуни.

Размеры:

Преимущества дистрибьютора:

• Возможность свободной конфигурации и расширения комплектующих, адаптированных к конкретным инвестициям.
• Изготовлен из коррозионно-стойкой стали. устойчивые материалы.
• Надежные резиновые уплотнения из EPDM устраняют необходимость в дополнительных уплотнениях во время установки.
• Работает с экономичными источниками тепла, такими как тепловые насосы и котлы. конденсационные.
• Выпускаются в вариантах от 2 до 16 секций.
• Специально приспособлены для установки насосно-смесительных агрегатов.

Применение:

• Идеально подходит для систем поверхностного отопления, особенно напольного отопления.
• Терморегулирующие клапаны на обратной балке, подготовлены для установки электроприводов.
• Терморегулирующие клапаны на обратной балке. li>
• Регулирующие клапаны с включенными расходомерами Подающая балка обеспечивает быстрое регулирование расхода благодаря шкале на клапане.

Роль распределителей в установке теплого пола:

• Распределение теплоносителя по отопительным контурам.
• Обеспечение правильных рабочих параметров установки теплого пола за счет независимого электроснабжения каждого отопительного контура.
• Возможность независимого регулирования эффективности и температура каждого отапливаемого помещения подогрев пола.
• Параллельное подключение заданного количества змеевиков с индивидуальным гидравлическим и температурным контролем.
• Возможность подключения смесительной и насосной группы для получения на коллекторе температуры, подходящей для пола. отопление."

.

✅ ВЫСОЧАЙШЕЕ КАЧЕСТВО - все элементы распределителя характеризуются точностью и высочайшим качеством изготовления.

✅ ПРОЧНЫЙ МЕТАЛЛИЧЕСКИЙ СПЛАВ (ЛАТУНЬ) - при производстве использован высокопрочный металлический сплав, который обеспечивает исключительную долговечность.
