Перетворювач з вольтметром DC-DC XL4015
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 95
Приобретая «Перетворювач з вольтметром DC-DC XL4015», вы можете быть уверены, что данный товар из каталога «Модули» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Понижающий преобразователь XL4015, вольтметр постоянного тока 5А
Источник питания — один из наиболее важных вопросов при создании электронных устройств. По сути, без хорошего источника питания наша система работать не будет.
Стоит выбрать модуль, который обеспечит нам подходящее напряжение и будет достаточно токоэффективным.
Понижающий преобразователь построен на основе известной и популярной системы XL4015, которая является одним из наиболее интересных вариантов. Этоуниверсальный конвертер с широким спектром применения.
Это BUKK преобразователь без гальванической развязки.
Это преобразователь постоянного тока, т. е. он преобразует постоянное входное напряжение в постоянное напряжение на выходе. На вход преобразователя мы можем подавать напряжение от 5В до 38В.
? Выходное напряжение преобразователя регулируется многооборотным потенциометром, расположенным на модуле. Регулирование происходит в диапазоне от 1,25В до 36В. Помните, что выходное напряжение должно быть ниже входного.
?Еще одним важным параметром является максимальный ток, который может выдать преобразователь. Модуль XL4015 достаточно эффективен. Он может обеспечить максимальный ток 5 А (необходим радиатор). Непрерывный ток возможен при силе тока 4,5 А.
?Данная модель оснащена регулировкой максимального выходного тока. Такое ограничение идеально подходит для правильной зарядки Li-Ion, Li-Pol аккумуляторов и т.п. Выходной ток регулируется с помощью многооборотный потенциометр, аналогично выходному напряжению.
Достижение ограничения тока сигнализируется соответствующим диодом.
От преобразователя можно получить максимум 75 Вт мощности.
Модуль подключен к радиатору, который будет охлаждать систему с повышенным энергопотреблением.
? Преобразователь имеет встроенный дисплей. На дисплее может отображаться один из текущих рабочих параметров преобразователя:
- Входное напряжение
- Выходное напряжение
- Выходной ток
- Выходная мощность
Одна из кнопок на модуле предназначена для переключения режимов. Вторая кнопка включает/выключает дисплей.
Его можно использовать для прямого питания устройств через USB-разъем.
‼ ПРИМЕЧАНИЕ. Напряжение в разъеме USB соответствует установленному выходному напряжению. Не забудьте установить выходное напряжение преобразователя на 5 В перед подключением USB ‼
? Подключение кабелей к преобразователю возможно тремя способами:
1?? Прочные винтовые соединения (вход и выход)
2?? Контактные площадки (только вход)
3?? Порт USB A (только выход)

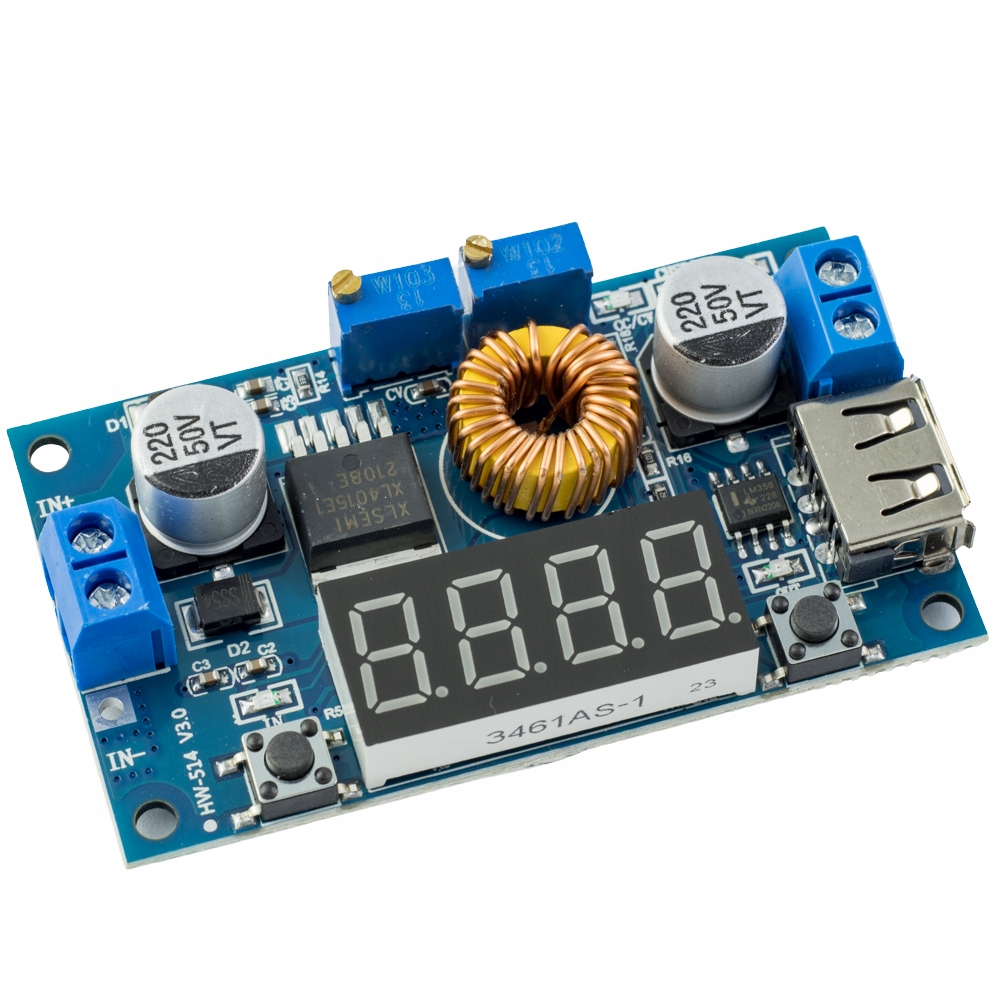

? ЭЛЕМЕНТЫ МОДУЛЯ
1?? Винтовой разъем входного напряжения
2?? Паянные площадки входного напряжения
3?? Регулирование выходного напряжения
4?? Регулировка ограничения выходного тока
5?? Красный светодиод CC/CV, индикация ограничения тока
6?? синий светодиод (индикатор активной зарядки (загорается, когда ток потребления превышает 100 мА)
7?? Светодиод зеленый, сигнализирующий окончание зарядки Li-Ion, Li-Pol аккумулятора (загорается при падении тока потребления ниже 100мА)
8?? Винтовой разъем выходного напряжения
9?? USB Разъем выходного напряжения
1??0??Диод, показывающий измеренное выходное напряжение
1??1??Кнопка переключения режима отображения b>
1??2??Светодиодный дисплей
1??3??Диод, показывающий измеренное напряжение вход
1??4??Кнопка включение/выключение дисплея Светодиод
1??5??Открытый монтаж (4 шт. – в каждом углу модуля)
??Внимание??
- Устройство регулирует напряжение путем его понижения (step-down). Напряжение питания должно быть выше желаемого выходного напряжения.
- Неправильное подключение полярности питания приведет к повреждению системы.
- Устройство предназначено для опытных электронщиков. Для этого необходимы базовые знания электроники и умение паять и соединять схемы. Компания не несет ответственности за неправильную установку устройства.
- Перед подключением целевой системы к преобразователю/стабилизатору с помощью вольтметра убедитесь, что установлено соответствующее выходное напряжение.
