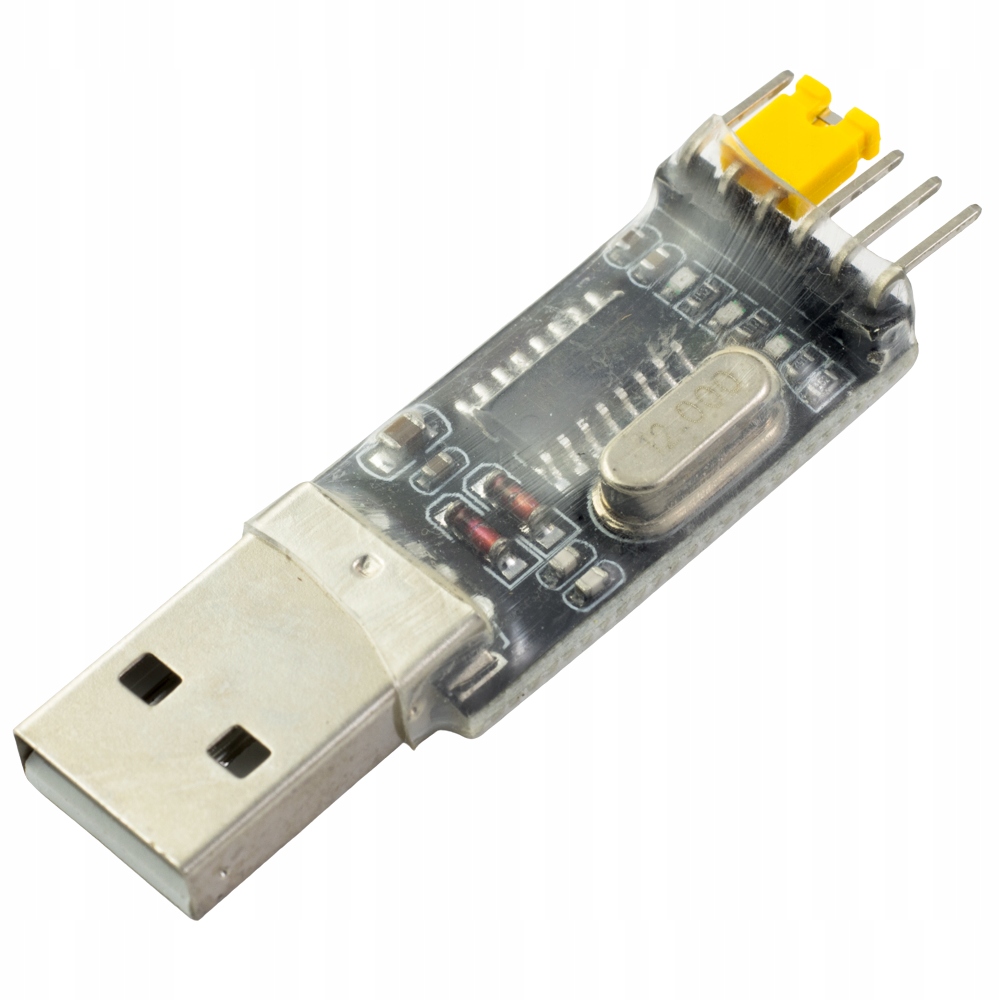

Преобразователь USB-UART RS232 CH340 5В 3,3В

Преобразователь USB - UART - незаменимое устройство в мастерской электроники. Его задача — эмулировать последовательный порт с помощью USB-интерфейса компьютера.

В современных компьютерах больше нет COM-порта (RS232). Однако в электронике мы до сих пор используем этот стандарт связи. Наличие такого преобразователя необходимо каждому электронщику.

Модуль основан на очень популярной системе CH340. Это один из самых популярных популярные преобразователи.

Это устройство обеспечивает двустороннюю связь в стандарте логики TTL. Принцип работы прост. Подключаетесь, устанавливаете драйвера и конвертер появляется в ресурсах компьютера как виртуальный COM-порт (VCOM).

С его помощью можно программировать системы ESP8266 и ESP32.

Модуль имеет перемычку для выбора напряжения, при котором будет работать связь на стороне последовательной передачи UART . Мы можем выбирать между 3,3В и 5В. Выбор осуществляется путем замыкания вывода VCC на вывод 3,3В или 5В соответственно.

Это облегчает работу с микроконтроллерами. и модули с разными стандартами напряжения. Например, для Arduino Uno это будет 5В, а для ESP32 и STM32 — 3,3В.

Модуль имеет разъем USB, который вставляется непосредственно в разъем компьютера.

Система CH340 совместима со стандартами USB 1.1 и USB 2.0. Поставляются драйверы для Windows XP, Vista, Win7 и Win10 32/64 бит.< /п >

Модуль защищен термоусадочной трубкой.

Параметры модуля преобразователя USB - RS232 TTL CH340

• Система: CH340
• Напряжение питания: 5В (от mini USB)
• Выбор рабочего напряжения через перемычку: 5В и 3,3В
• Диоды, сигнализирующие о наличии питания и работе преобразователя
• Диоды, сигнализирующие о наличии питания и работе преобразователя
• li>
• Совместимость с USB 2.0.

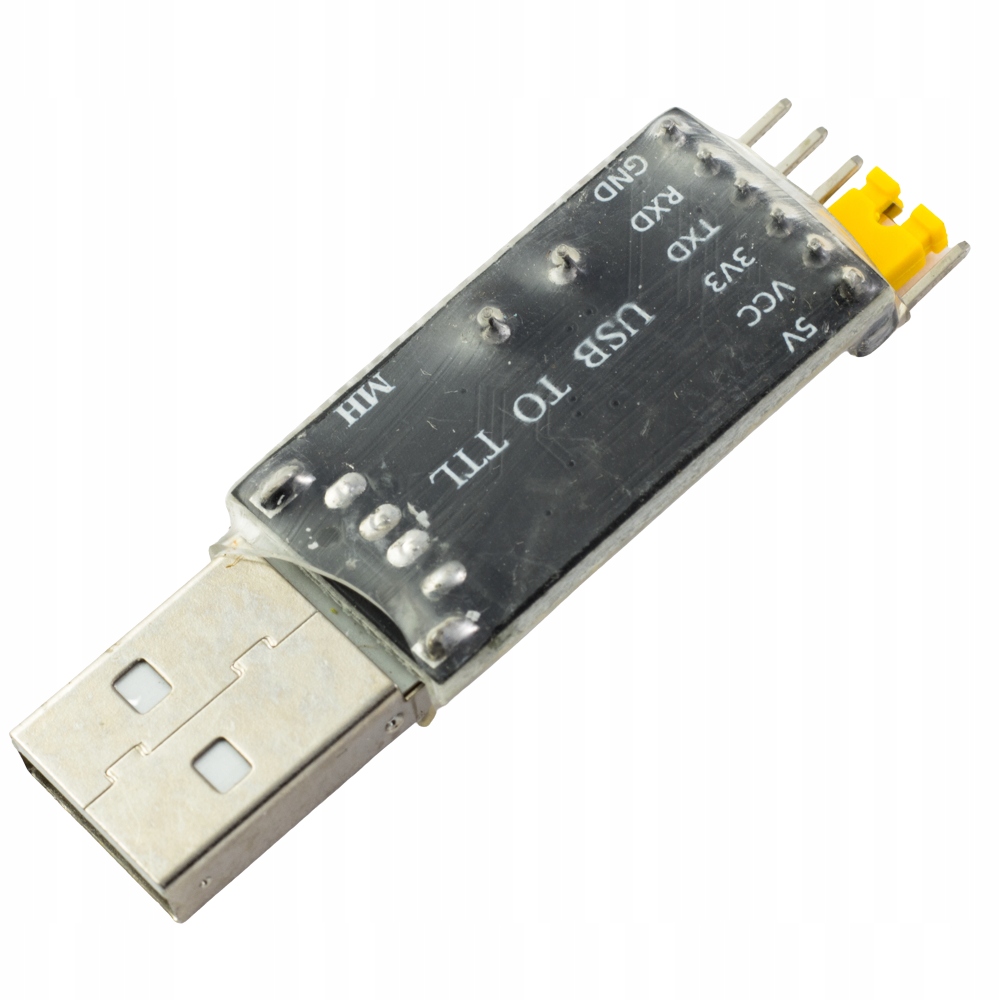

• Выводы: 5 В, VCC, 3,3 В, TXD, RXD, GND.
• Размеры: 29 x 15 мм.
