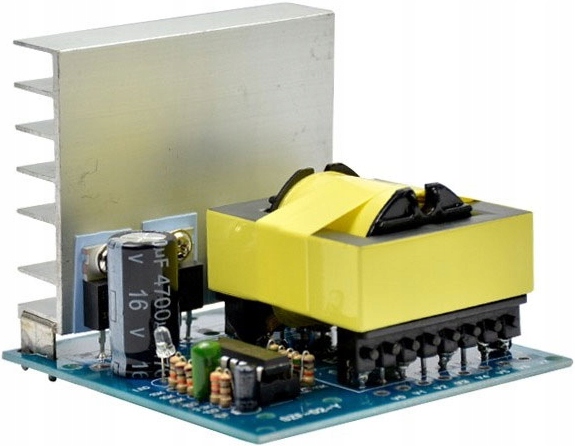

Преобразователь постоянного напряжения в переменное, мощность 500Вт

Технические данные:

• модуль - инверторный преобразователь постоянного напряжения в переменное
  • li>
  • система управления: SG3525A DIP16
  • МОП-транзисторы: IRF3205 в корпусе ТО-220
  • ВХОДНЫЕ отверстия для пайки проводов< /li>
  • ВЫХОДНЫЕ разъемы – клеммные колодки для прикручивания кабелей
  • модуль имеет встроенный выходной трансформатор
  • максимальная выходная мощность: до 500Вт
  • Выходное напряжение переменного тока: 0–160–220–380 В и 18 В.
  • li>
  • выходная частота: около 20 кГц.
  • Входное напряжение: 12 В постоянного тока.
  • статический ток, потребляемый от источника питания: 0,35А

    (без подключенной нагрузки на выходе)

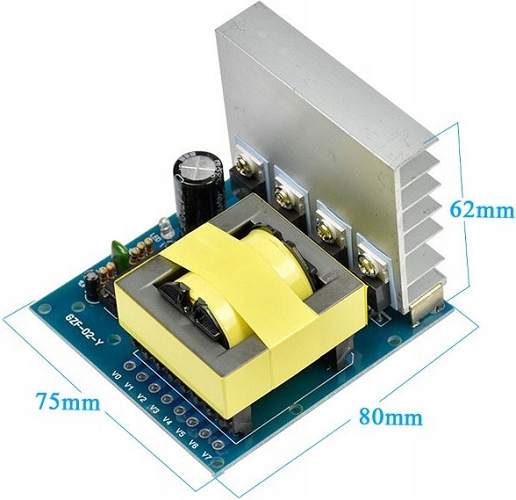

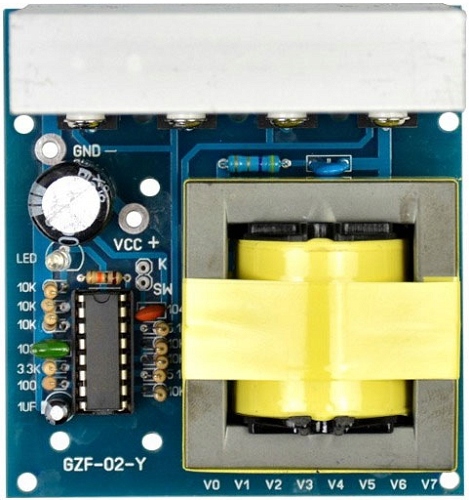

  • профессионально изготовленная печатная плата размерами: 75мм х 80мм
  • двусторонняя печатная плата с металлизированными отверстиями

Инверторный модуль – импульсный преобразователь постоянного напряжения в переменный (AC) на базе интегральной схемы СГ3525А. На выходе силовые МОП-транзисторы IRF3205 в корпусах ТО-220. На выходе нам доступно 4 переменных напряжения: 18В, 160В, 220В, 380В — в зависимости от того, к какому разъему мы прикручиваем выходные кабели. Это не типичный универсальный преобразователь напряжения постоянного тока в переменный для общего использования, поскольку выходной сигнал не имеет синусоидальной формы, а только прямоугольный сигнал с частотой 20 кГц. В связи с этим не все устройства, питающиеся от стандартного напряжения 230 В переменного тока / 50 Гц, будут работать корректно (не используйте их для питания электродвигателей, вентиляторов, трансформаторов, катушек и т. д.). Входная и выходная цепи преобразователя не имеют никакой защиты, поэтому нельзя превышать максимальное входное напряжение блока питания, необходимо соблюдать правильную полярность. Максимальная выходная мощность составляет 500 Вт, не следует подключать устройства с более высоким энергопотреблением, так как это приведет к повреждению модуля.

Модуль предназначен только для профессионалов, имеющих опыт работы с высоким напряжением. При сборке устройства и при его нормальной работе мы работаем с напряжениями, создающими опасность поражения электрическим током, что может привести к ожогам или гибели людей.
